Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Bogenbas »

Da die Zeit langsam knapp wird fang ich schon mal an einen  Flightbogen für Kolbingen zu bauen 😂
Ich weiß aber jetzt schon dass es längere Pausen im Bauprozess geben wird. Meine Frau besteht nämlich drauf, das ich mal ne Pause einleg. Dennoch gehts jetzt los, denn was sie nicht weiß...

Also mal am astfreien Spitzahorn von Hieronymus angezeichnet, wie ich die Jahresringe schön liegend aus dem Stück Holz bekomm und mit der Kreissäge ausgeschnitten.
Dann seitlich einen Jahresring angezeichnet, dem ich mit der Bandsäge gefolgt bin.
Aber nanu, was ist denn das? Das kann doch nicht sein! Da sitzt ja ein Ast mitten drin 😂
Sehr ungünstig platziert, sodass er entweder in der Tipbiegung oder in der Hauptbiegezone 10cm vorm Kasanauge liegen würde. Ich hab den Ast weggeschnitten und hab noch eine Länge von gut 40cm. Da könnte ich so einen Deflex-Reflex-Mollegabet-Verschnitt bauen. Jetzt ist aber erstmal ein Osmane geplant.

Als Ersatz schnappte ich mir das Stück, das daneben abgefallen war und zeichnete an der Stirnseite an, wie ich ihn schneiden muss, um wieder schön liegende Jahresringe zu bekommen. Dann das Blatt der Kreissäge entsprechend schräg gestellt und losgelegt.
Aber nanu, was ist denn das? Das kann doch nicht sein! Diesmal gleich 2 Äste im astfreien Holz! 😂
Der eine fällt aber beim kürzen weg und der andere ist weit genug an der Seite um beim ausarbeiten vom Tip zu entfallen. Er muss nur das biegen überstehen. Also wieder an der Seite angezeichnet und ausgeschnitten.
349 m | Primitive Complex Composite 50#
274 m | Selfbow 50#
Benutzeravatar
Bogenbas
Forenlegende
Forenlegende
Beiträge: 2584
Registriert: 19.10.2018, 21:38
Hat gedankt: 226 Mal
Hat Dank erhalten: 338 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Bogenbas »

Hier kann natürlich jeder gerne seine Sachen fürs Flightschießen dazuposten ;)
349 m | Primitive Complex Composite 50#
274 m | Selfbow 50#
Benutzeravatar
Hieronymus
Forenlegende
Forenlegende
Beiträge: 3567
Registriert: 18.08.2016, 19:50
Hat gedankt: 33 Mal
Hat Dank erhalten: 186 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Hieronymus »

Das da Pickel auftauchen aus Jungen Jahren kann schon mal sein ;D ;) Ich habe die immer in die Spleiße gepackt und außen Fallen die eh weg...

LG Markus
«Eines Tages wird man offiziell zugeben müssen, daß das, was wir Wirklichkeit getauft haben, eine noch größere Illusion ist als die Welt des Traumes.»
Salvador Dalí
Benutzeravatar
Bogenbas
Forenlegende
Forenlegende
Beiträge: 2584
Registriert: 19.10.2018, 21:38
Hat gedankt: 226 Mal
Hat Dank erhalten: 338 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Bogenbas »

Hieronymus hat geschrieben: 28.07.2026, 06:34 Das da Pickel auftauchen aus Jungen Jahren kann schon mal sein ;D ;) Ich habe die immer in die Spleiße gepackt und außen Fallen die eh weg...

LG Markus
Pickel :D
Naja, ich will 3-Teilig bauen. Da geht sich das mit dem Spleiß nicht aus. Aber ich komm klar ;)
349 m | Primitive Complex Composite 50#
274 m | Selfbow 50#
Benutzeravatar
Bogenbas
Forenlegende
Forenlegende
Beiträge: 2584
Registriert: 19.10.2018, 21:38
Hat gedankt: 226 Mal
Hat Dank erhalten: 338 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Bogenbas »

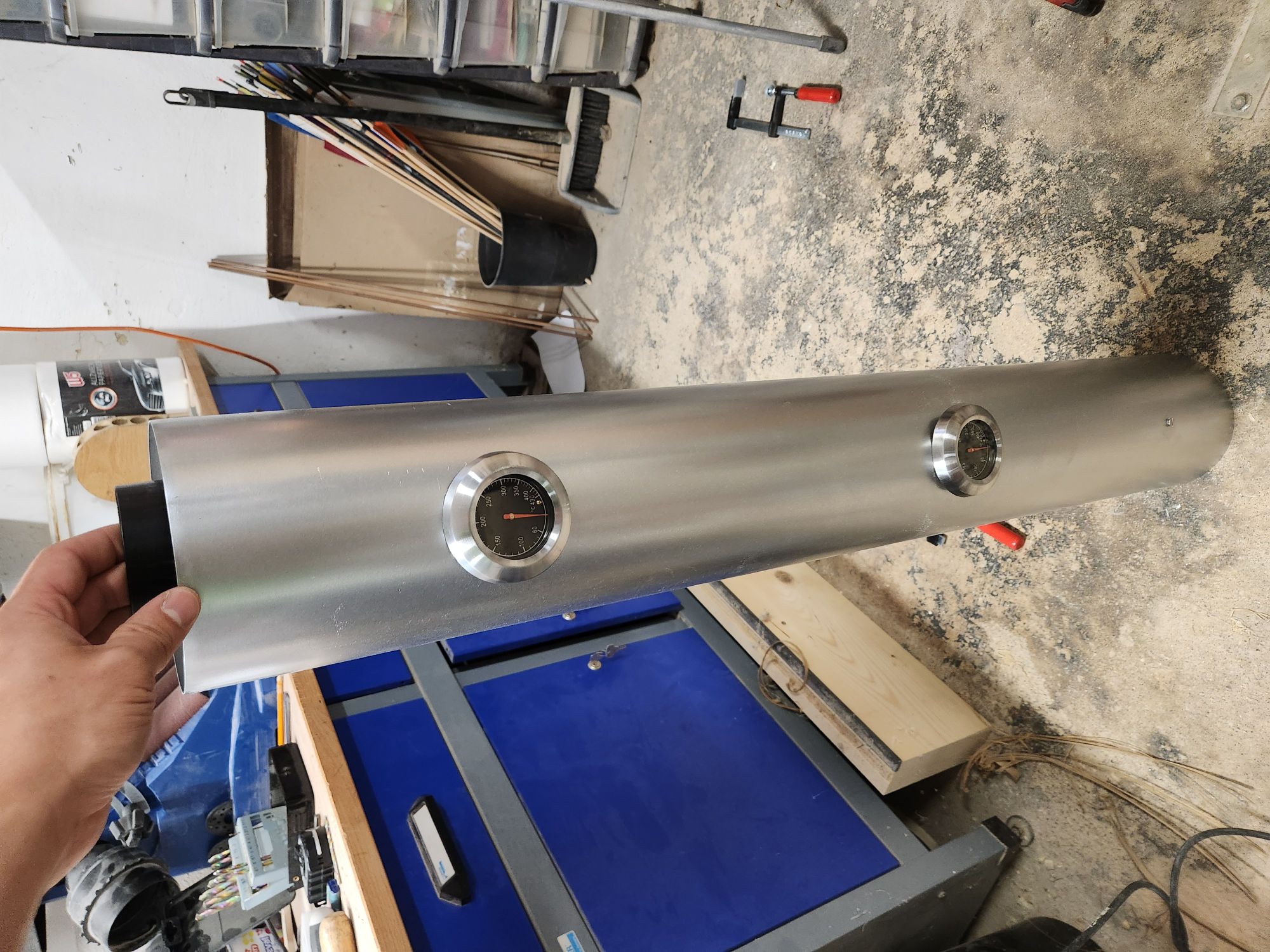

Da ich zur Zeit einfach nicht dazu komme was zu machen, zeig ich mal her, was ich vor ein paar Monaten schönes gebaut habe. Abgekuckt von einem Video übers Fliegenruten bauen, ein Ofen zum Tempern von Bambus. Im Prinzip ganz einfach, aber nicht ganz günstig. 2 Ofenrohre verschiedener größe in einander gestellt, mit Schrauben und Distanzstück zu einander ausgerichtet und mit dem Deckel fixiert. Dann noch 2 Temperaturfühler ins innere Rohr stehend befestigt und im Deckel eine Öffnung für die HLP gemacht. Das innere Rohr ist nur wenige Zentimeter kürzer als das äußere (gerade mal um den oben umgeschlagenen Wulst) und somit herrscht im inneren Rohr nur wenig Luftstrom und auch eher indirekte Wärme durch die Rohrwand. Die Temperatur pendelt sich innen bei weniger als der halben Temperatur als auf der HLP eingestellt ein. Beispielsweise ergeben 350°C an der HLP, 150° innen und bei der oberen und unteren Messuhr nahezu die gleiche Temperatur.
Mal schaun wie lang die HLP das aushällt...
349 m | Primitive Complex Composite 50#
274 m | Selfbow 50#
Benutzeravatar
Bogenbas
Forenlegende
Forenlegende
Beiträge: 2584
Registriert: 19.10.2018, 21:38
Hat gedankt: 226 Mal
Hat Dank erhalten: 338 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Bogenbas »

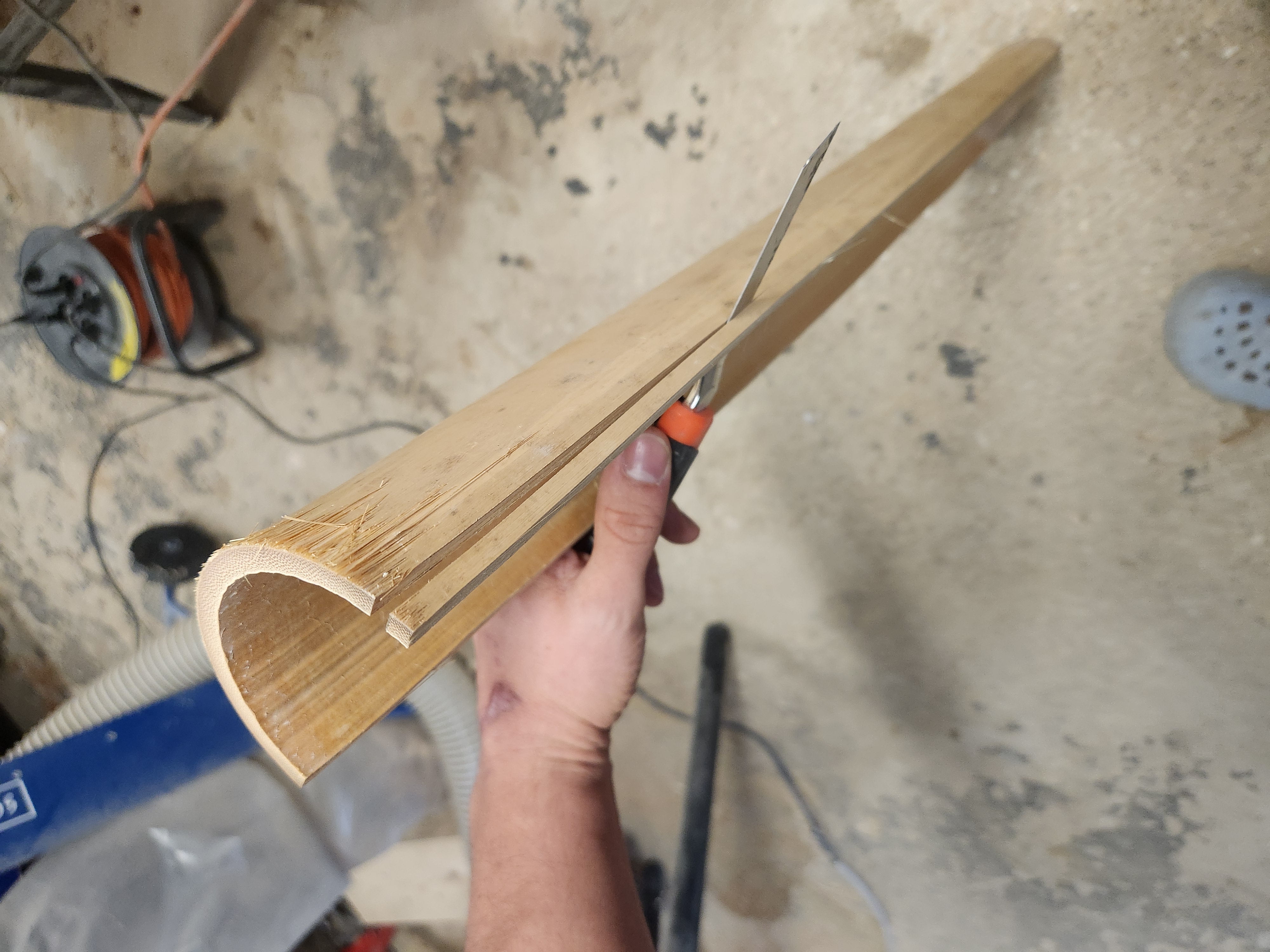

Wie im Material-Thread schon kurz angekündigt hab ich mir den Lo-O-Bambus bestellt, und werde versuchen die 6-teilige Bauweise von Flightpfeilen (Split-Cane) umzusetzen. Das Spalten in Streifen hab ich mit einem Teppichmesser und Gummihammer versucht. Hat gut geklappt.

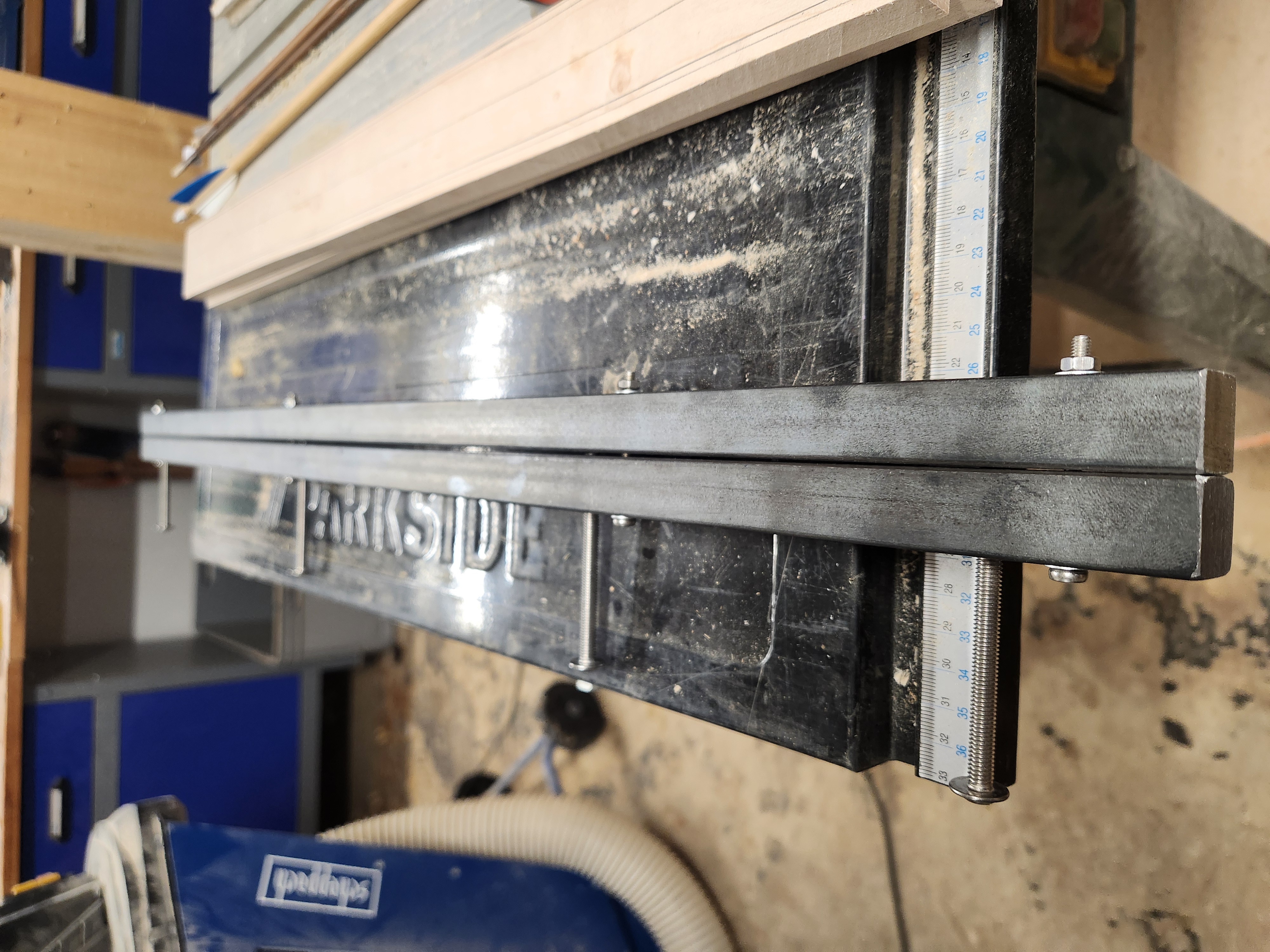

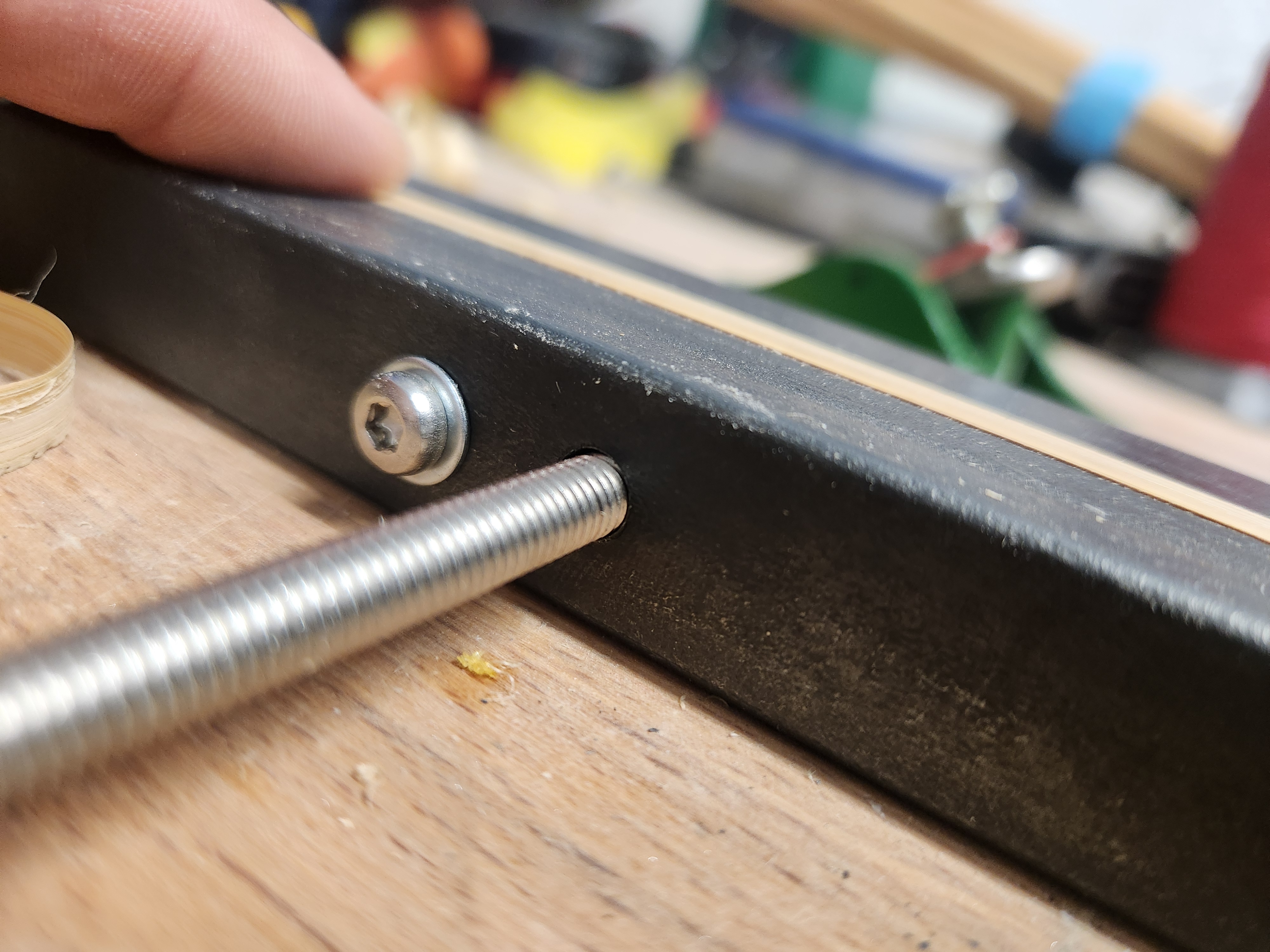

Fürs in Form bringen hab ich mir 2 Hobelladen gebaut, bei denen man jederzeit den Taper anpassen kann.

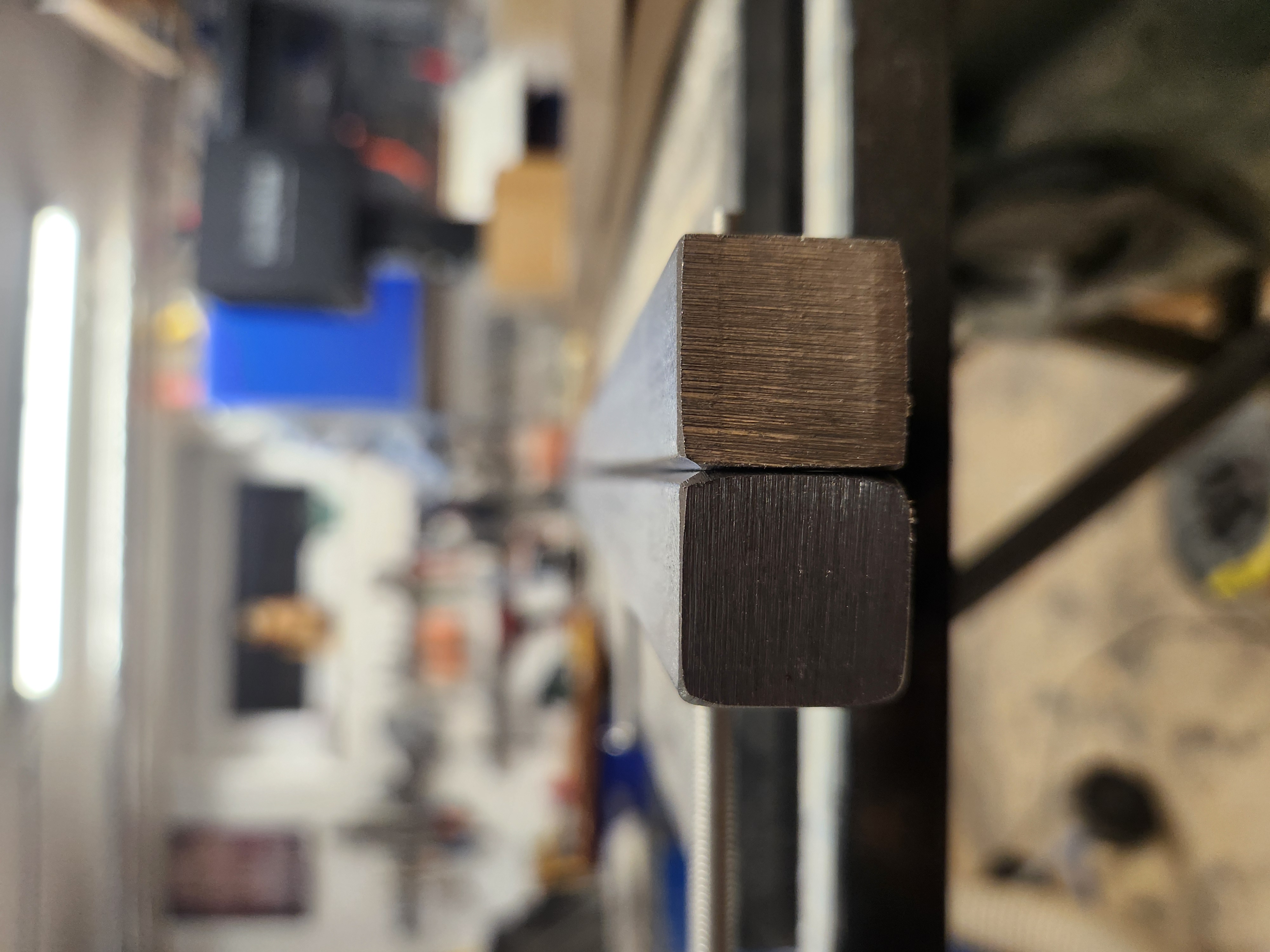

Am Ende soll ja ein Dreieck mit jeweils 60° entstehen.

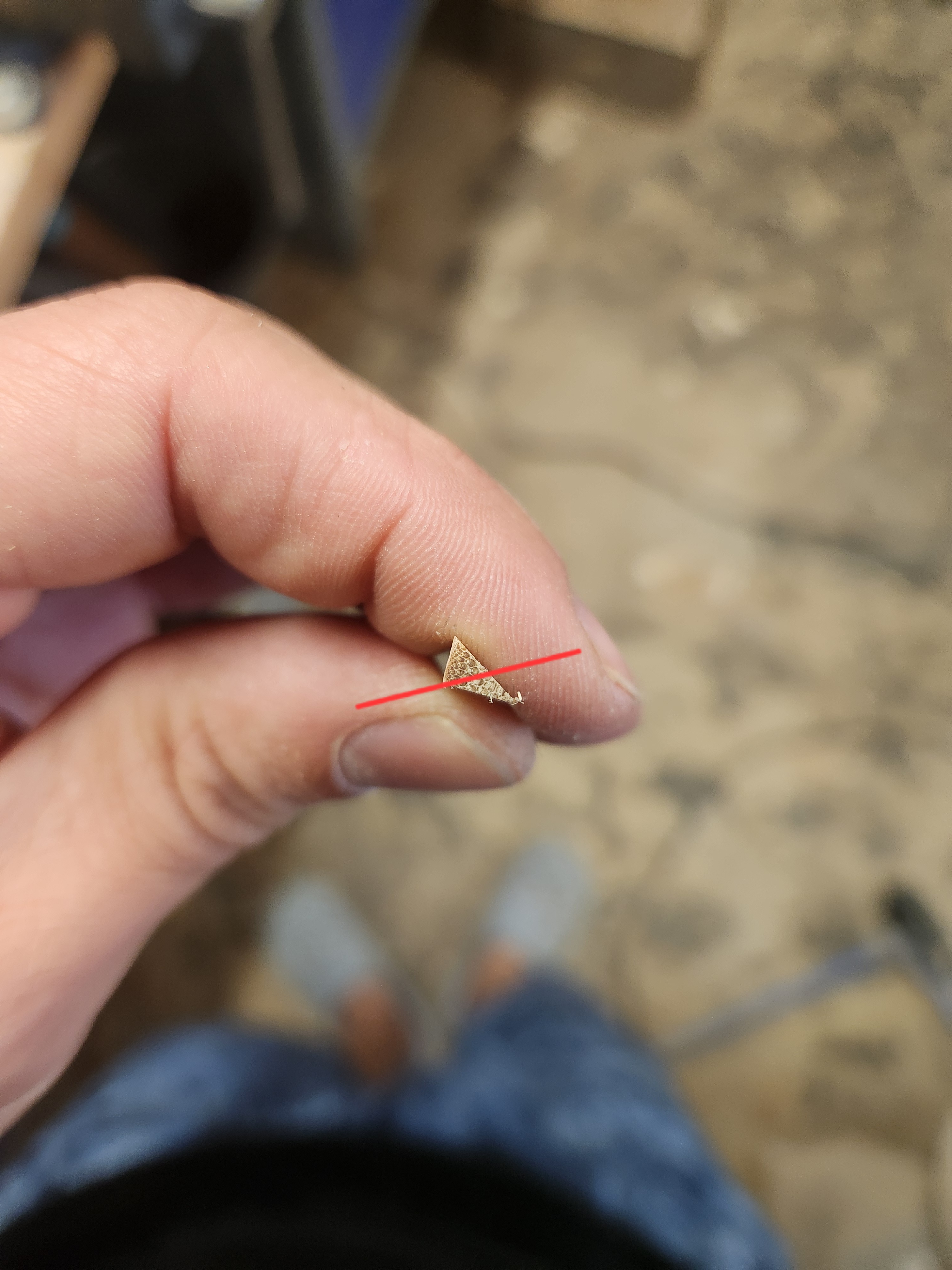

Hier sieht man, das oben der Winkel schon ganz gut passt:
Und hier ist dargestellt wie der Streifen aussehen sollte, wenn er aus der zweiten Hobellade kommt:
Die zweite Lade ist aber noch nicht fertig.
349 m | Primitive Complex Composite 50#
274 m | Selfbow 50#
Chirurg
Hero Member
Hero Member
Beiträge: 1478
Registriert: 31.12.2012, 19:37
Hat gedankt: 149 Mal
Hat Dank erhalten: 402 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Chirurg »

Das sieht sehr professionell! Bin auf den ersten Prototypen gespannt! lG Stephan
Benutzeravatar
Hieronymus
Forenlegende
Forenlegende
Beiträge: 3567
Registriert: 18.08.2016, 19:50
Hat gedankt: 33 Mal
Hat Dank erhalten: 186 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Hieronymus »

Ich muss jetzt auch mal ran, funktionierende Pfeile für meinen Osmanen zu bauen....ich lese gespannt mit
«Eines Tages wird man offiziell zugeben müssen, daß das, was wir Wirklichkeit getauft haben, eine noch größere Illusion ist als die Welt des Traumes.»
Salvador Dalí
Benutzeravatar
Bogenbas
Forenlegende
Forenlegende
Beiträge: 2584
Registriert: 19.10.2018, 21:38
Hat gedankt: 226 Mal
Hat Dank erhalten: 338 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Bogenbas »

Diese Woche hab ich endlich mal mehr Zeit.

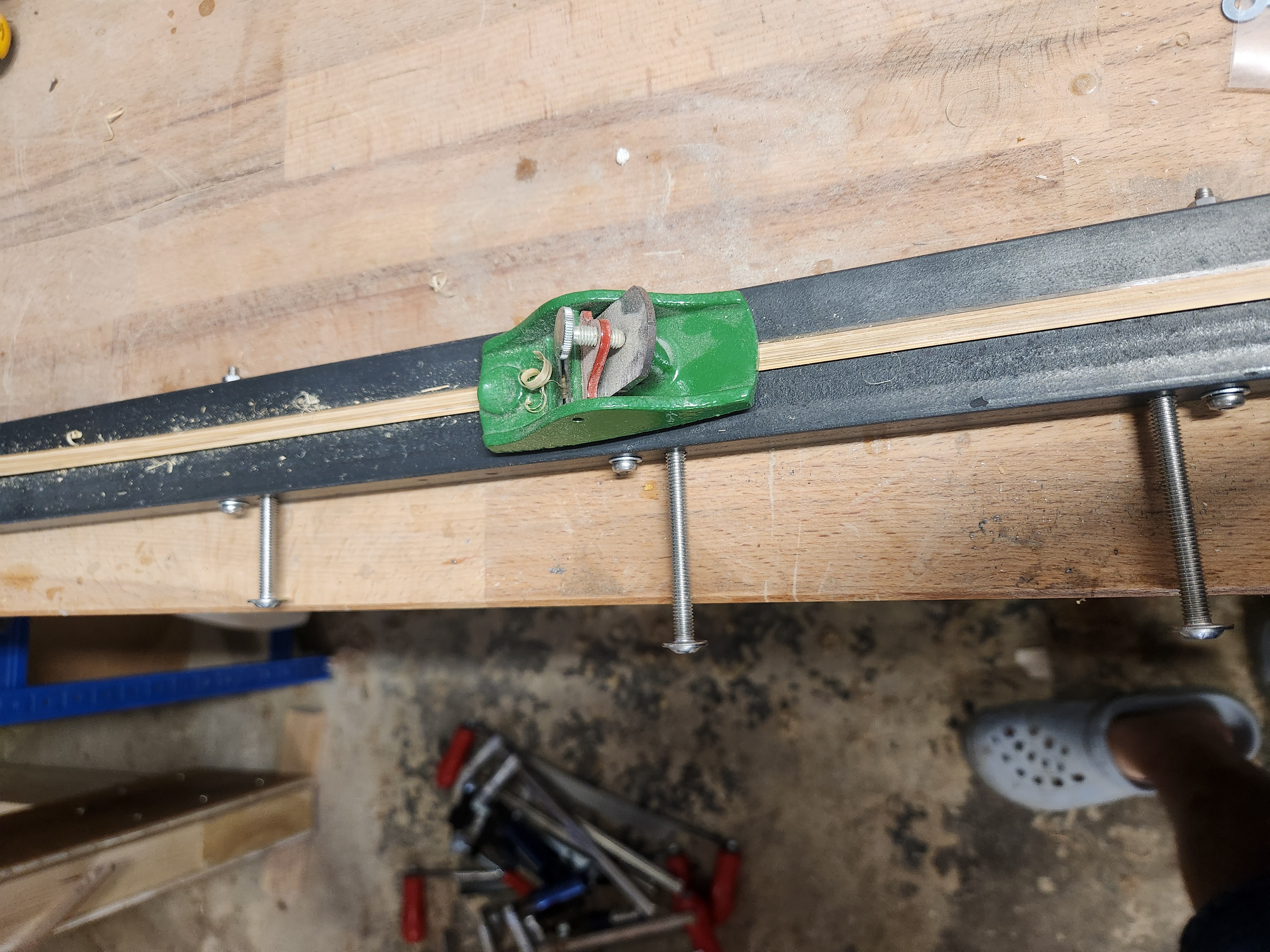

Die zweite Lade ist fertig. Nur sind mir die Schrauben ausgegangen.
Hier müsste die eingestellte Breite x 2 dann ungefähr dem Durchmesser des Pfeils entsprechen.
349 m | Primitive Complex Composite 50#
274 m | Selfbow 50#
Benutzeravatar
Neumi
Forenlegende
Forenlegende
Beiträge: 6792
Registriert: 12.10.2013, 23:37
Hat gedankt: 276 Mal
Hat Dank erhalten: 403 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Neumi »

Ich lese definitiv auch sehr interessiert mit und hätte gleich noch eine Bitte. Würdest du bitte die Materialabmessungen und die benutzten Werkzeuge dazu schreiben und/oder fotografieren 👍🍻
Vielleicht kannst du dich noch erinnern, ich hatte mal ein pdf
gepostet in dem verschiedene Varianten beschrieben werden, wie man die unterschiedlichen Dichte-Werte des Bambus bestmöglich ausgleichen (ähnlich Zug-Druckholz). So als Tipp.
...Versuch und Fehler bevor die Sarg-Nägel eingeschlagen werden...
Benutzeravatar
Bogenbas
Forenlegende
Forenlegende
Beiträge: 2584
Registriert: 19.10.2018, 21:38
Hat gedankt: 226 Mal
Hat Dank erhalten: 338 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Bogenbas »

Meinst du die Abmessungen meiner Hobelladen, oder die der Bambusstreifen nach dem Hobeln?
Da dämmert was bezüglich PDF, ich habs aber nicht gelesen.
Aber ich glaub bezüglich Materialunterschiede stand in dem Baubericht für Split Cane Pfeile (heißt das Forum Tapatalk oder Paleoplanet?) dass man die nebeneinander herausgespaltenen Bambusstreifen für einen Pfeil nehmen soll.
349 m | Primitive Complex Composite 50#
274 m | Selfbow 50#
Indie12
Hero Member
Hero Member
Beiträge: 1084
Registriert: 01.10.2005, 13:24
Hat gedankt: 109 Mal
Hat Dank erhalten: 163 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Indie12 »

Bei solchen Hobelladen aus Metall mach ich mir immer um die Hobelmesser Sorgen. Schützt du die Klinge nur durch gefühlvolles Hobeln?
Benutzeravatar
Neumi
Forenlegende
Forenlegende
Beiträge: 6792
Registriert: 12.10.2013, 23:37
Hat gedankt: 276 Mal
Hat Dank erhalten: 403 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Neumi »

Bogenbas hat geschrieben: 08.09.2026, 22:41 Aber ich glaub bezüglich Materialunterschiede stand in dem Baubericht für Split Cane Pfeile (heißt das Forum Tapatalk oder Paleoplanet?) dass man die nebeneinander herausgespaltenen Bambusstreifen für einen Pfeil nehmen soll.
Ich häng das pdf an. Es geht zunächst um die optimale Wärmebehandlung von Bambus.
Da der E-Modul im Bambusrohr von einer zur anderen Seite unterschiedlich ist, wurde überlegt ob es sinnvoll ist, die einzelnen Segmente aus verschiedenen Positionen zu nehmen. Damit soll verhindert werden, dass eine Seite der Angelrute schwach ist. Für einen Hochleistungspfeil sind solche Überlegungen sicher auch interessant.
Grüße - Neumi
Dateianhänge
Bambus Hitzebehandlung - Wolfram Schott.pdf
(1.18 MiB) 7-mal heruntergeladen
...Versuch und Fehler bevor die Sarg-Nägel eingeschlagen werden...
Benutzeravatar
Bogenbas
Forenlegende
Forenlegende
Beiträge: 2584
Registriert: 19.10.2018, 21:38
Hat gedankt: 226 Mal
Hat Dank erhalten: 338 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Bogenbas »

So, heute hab ich passende Schrauben besorgt und gleich alle Schrauben ausgetauscht, die hatten extreme Überlänge. Den ersten Streifen hab ich nun auch in der zweiten Hobellade gehobelt und bin recht begeistert.

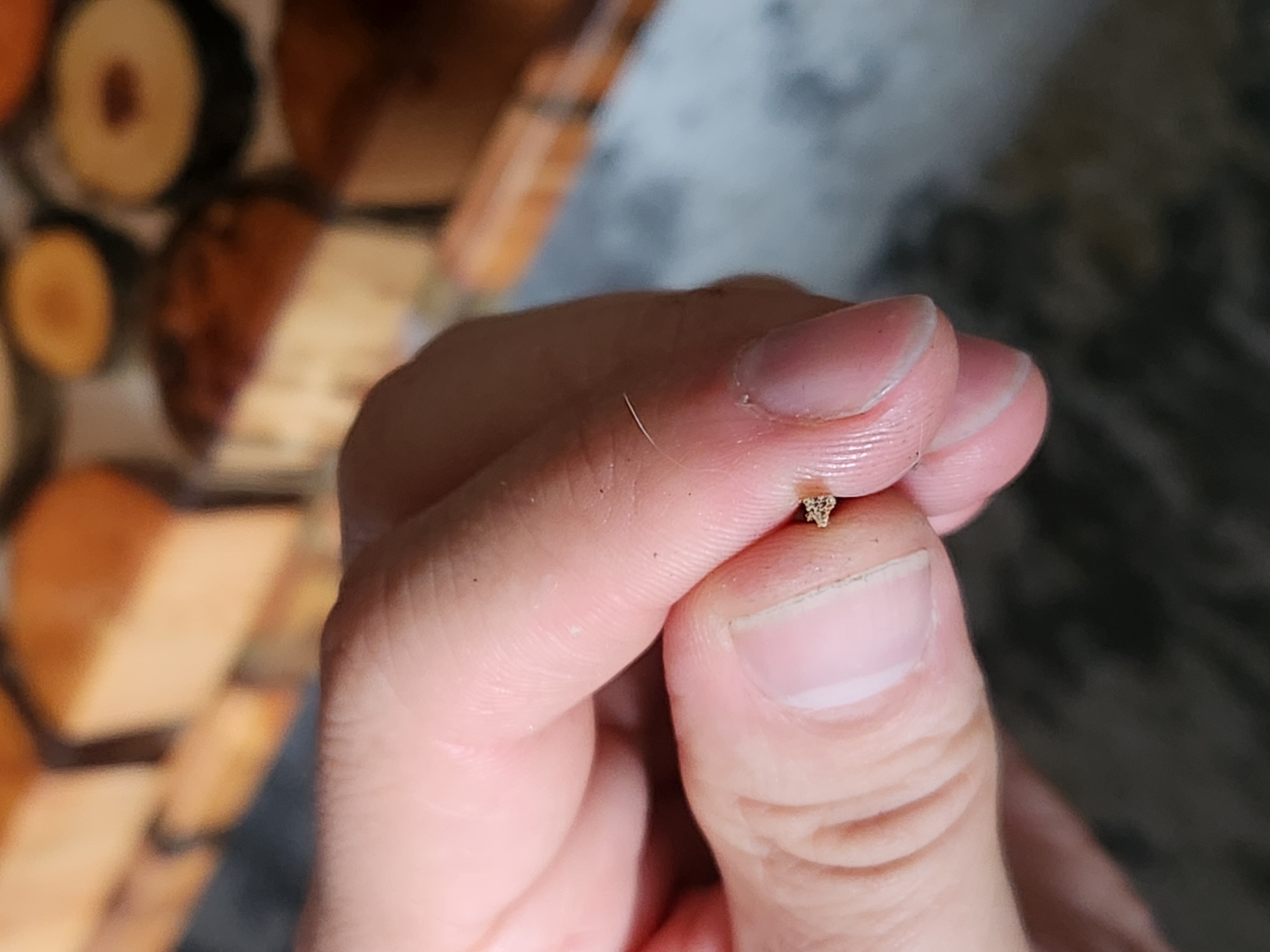

Am dünneren Ende war der Anschnitt nicht schön und deshalb ist die Form auch nicht gut erkennbar:

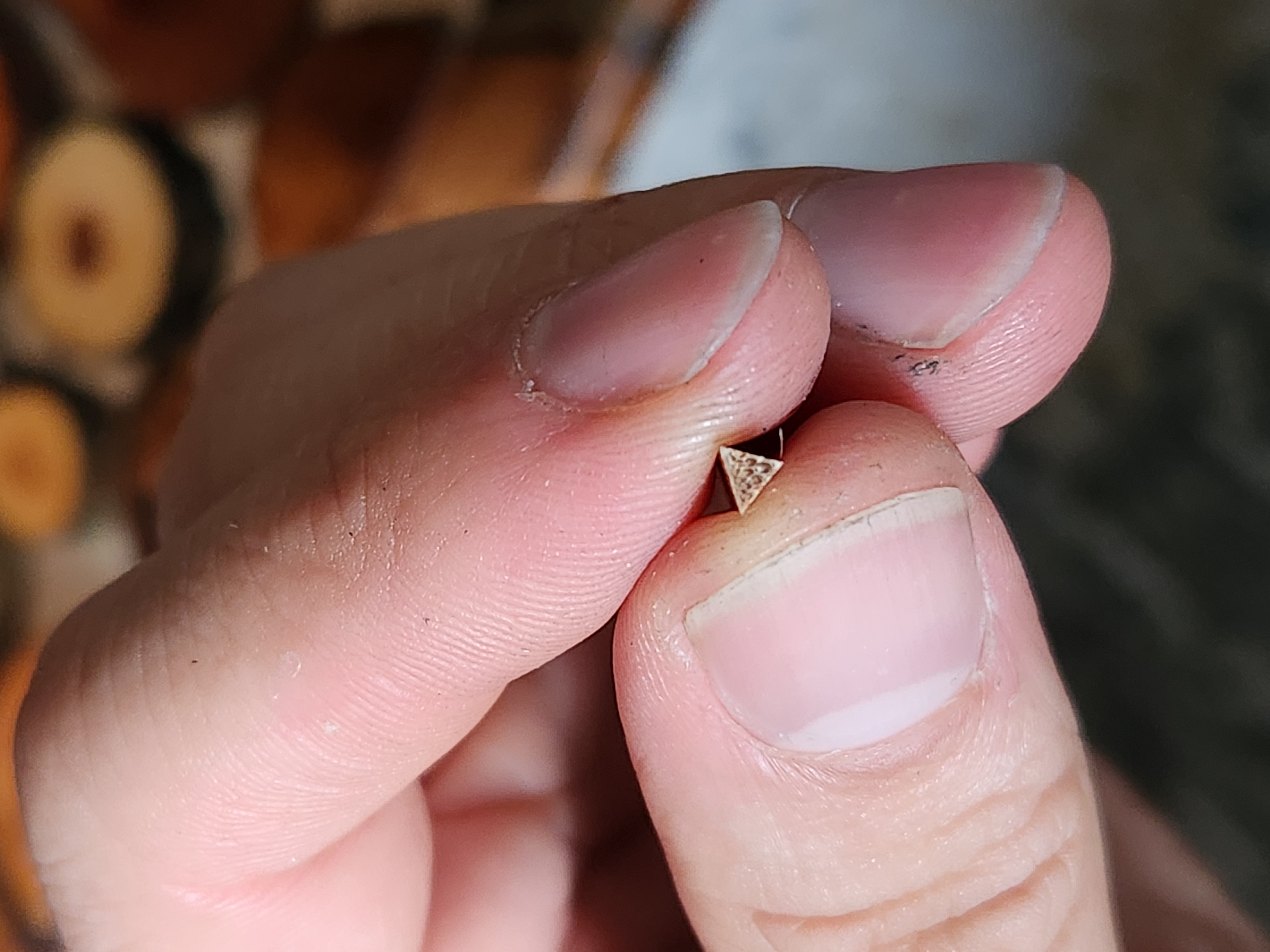

Aber am dickeren Ende sieht man, wie gut das Ergebnis geworden ist:

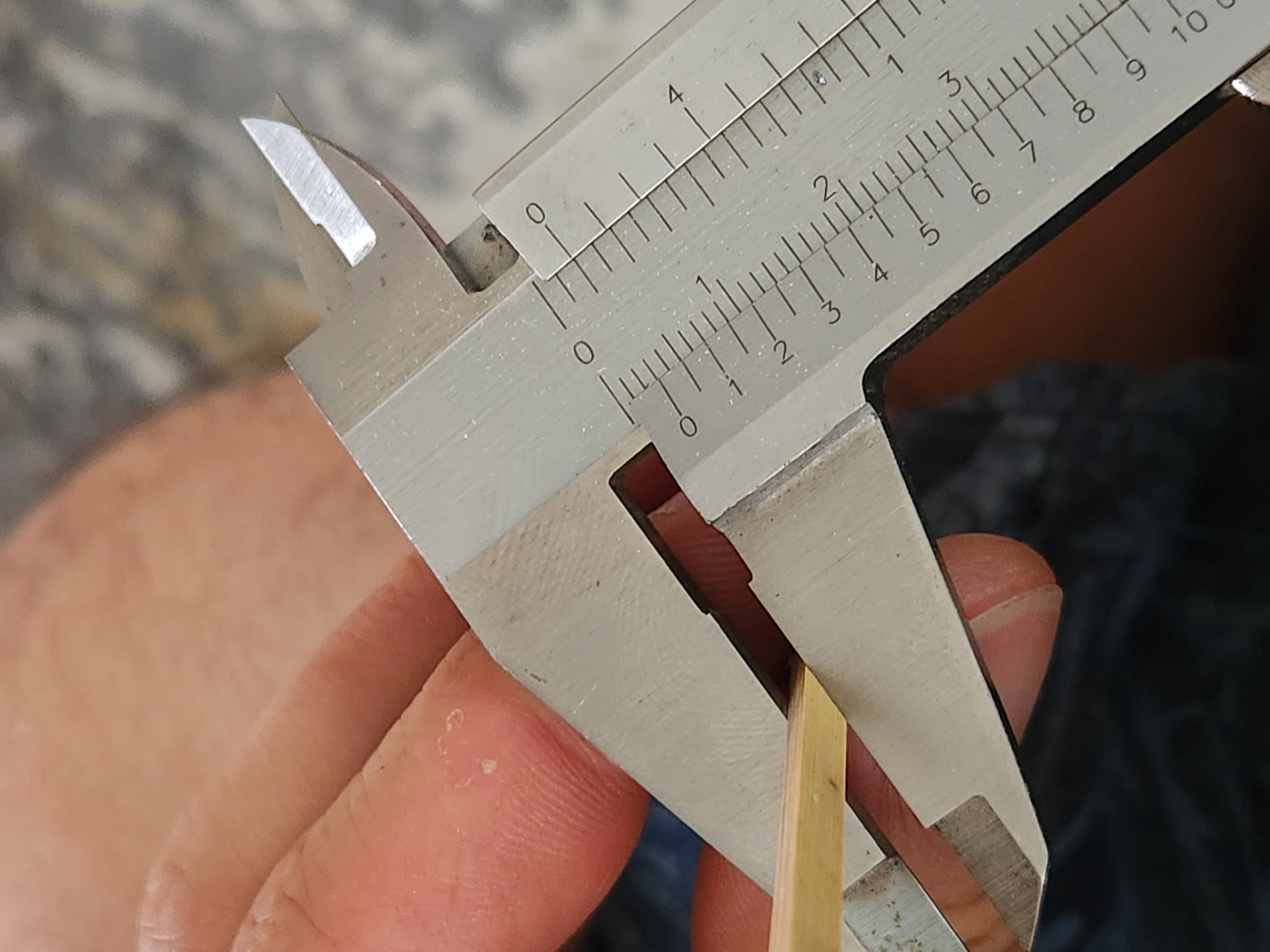

Wie zu sehen gemessen von Flach auf Spitz:
Dünnes Ende: 2mm x2 = 4mm
Dickeres Ende: 2,6mm x2 = 5,2mm
Dickste Stelle: 3,2mm x2 = 6,4mm

Die Werte gefallen mir ganz gut für den Anfang. Ich will keinen zu starken Taper. Man muss aber auch noch sagen der Streifen ist 30" lang. Wenn ich ihn auf Maß kürze werden die Enden entsprechend dicker. Ich werde ihn mal auf voller Länge zu einem Schaft machen und dann überlegen welche Länge der Pfeil bekommen soll. So kann ich den Taper und Schwerpunkt noch beeinflussen. Meine beiden Bambusrohre haben gemeinsam einen Umfang von 50cm. Ich schätze da werde ich nur 8 bis maximal 11 Pfeile bekommen. Falls viel verschleiß anfällt vielleicht sogar weniger... Deshalb muss ich mir gut überlegen auf welchen Auszug meine Bögen ausgelegt sein sollen.
349 m | Primitive Complex Composite 50#
274 m | Selfbow 50#
Chirurg
Hero Member
Hero Member
Beiträge: 1478
Registriert: 31.12.2012, 19:37
Hat gedankt: 149 Mal
Hat Dank erhalten: 402 Mal

Re: Flightbogen und Pfeile für Kolbingen 2027

Beitrag von Chirurg »

Der Pfeil würde sich auch einfach innen hohl bauen lassen, was das Gewicht reduzieren und die Steifigkeit erhöhen sollte.
