Buildalong eines Robinienbogens mit Splint

[Osboan]

Danke für den Tipp Klaus, aber ich finde den platz bei der Abfahrt Dornach einfach nicht. Ist verrückt, ich wohne ja gleich da ums Eck...

Hab die letzten Wochen intensiv nach Robinie Ausschau gehalten. Jetzt blüht sie ja, da sieht man sie auch gut vom Auto aus. An der Rohrbacher Bundesstraße zwischen Linz und Ottensheim stehen auch einige. Werden mir den Platz an der Autobahn auch mal ansehen.

Grüße Oscar

[Benedikt]

*hust* *husthust*
Boah, voll eingestaubt hier.....erstmal putzen!


So, jetzt, wo wieder alles sauber ist, kanns ja weitergehen
Also, mal ei kleines Resume:
Während dem Trocknen sind ab und zu kleine Risse am Bauch aufgetreten, die habe ich einfach weggeschnitten oder mit Leim zugekleistert.
Um einen Knospendings(sowas, wo der Baum jedes Jahr neu austreibt halt ) sind besonders viel Risse aufgetreten, deswegen hab ich mir Bohrer und Stechbeitel gepackt und das Ding rausgepfriemelt:

Rausgepfriemelter Ast

Nach zwei Wochen war das Ding unter dem Leim aber immernoch feucht wie noch was(...ja, lacht nur )
Deswegen hab ich überlegt was ich als Rückenring nehmen will, und hab den Splint bis auf einen Ring über den Finalring runtergearbeitet.
Ich werde nur einen Splintring stehen lassen, denn
a)Reicht auch der für einen schönen Farbkontrast
b) Ist die Chance, dass er versprödet ist, um einiges geringer.
Fotos hab ich leider keine gemacht, hätte man eh nicht viel gesehen.

Somit sind wir bei heute angekommen.
Der Stave ist mMn jetzt einigermaßen trocken, noch nicht ganz, aber ich denke, er wird sich nichtmehr großartig verziehen.
Deswegen hab ich heute mal weitergemacht:

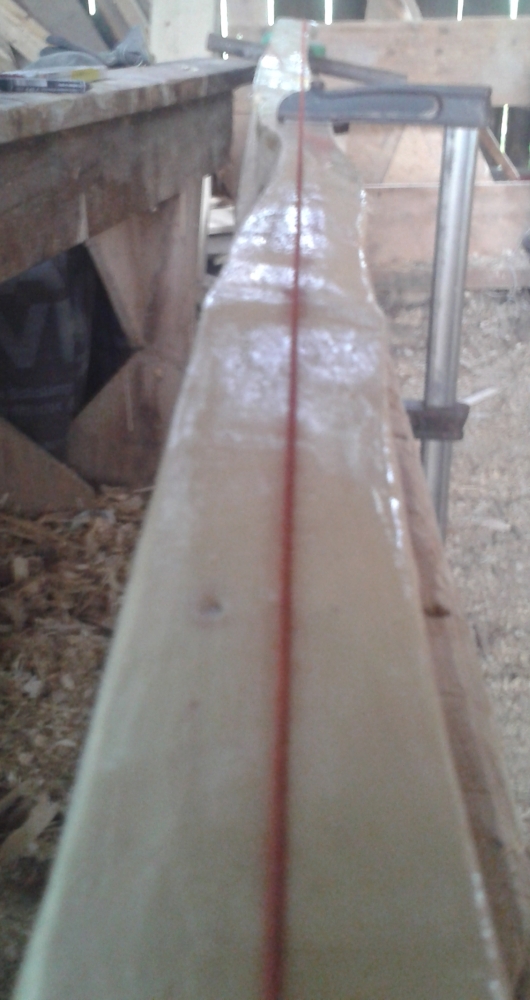

Zuerst mal geschaut, ob die Mittelinie auch noch wirklich durch den Griff laüft:

Tut sie

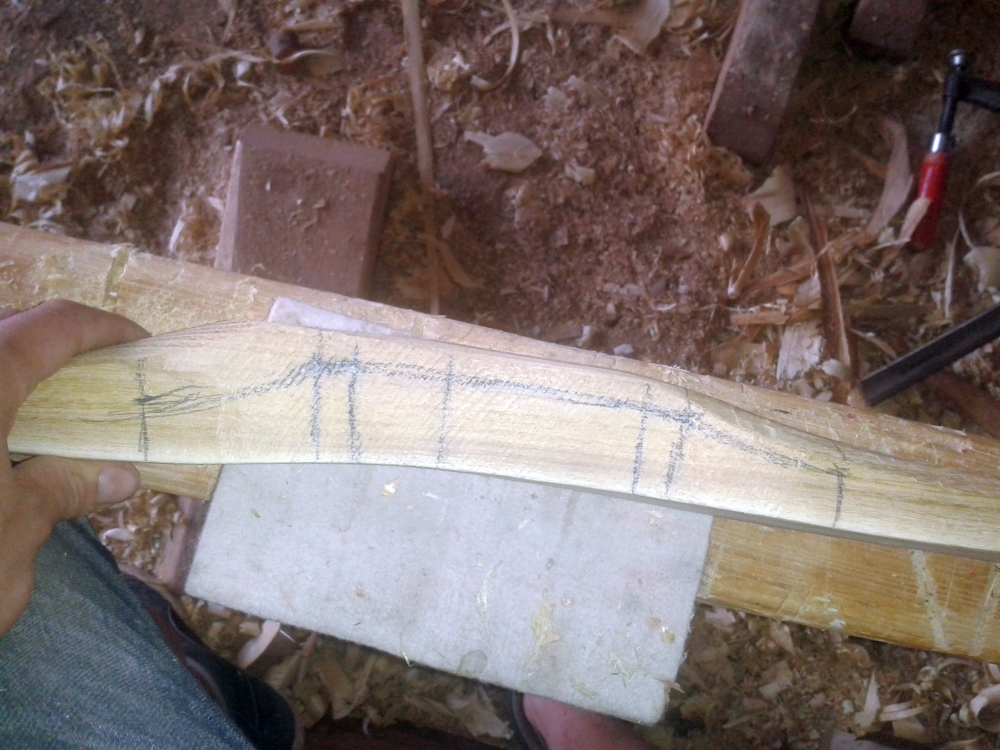

Dann mal die Breite wie folgt aufgezeichnet:
Griff:25mm
Fadeout:40mm
Mitte Wurfarm: 30mm
Tips:10mm(vorerst, mach ich noch schmäler, wenn die Overlays druff sind )
Alles frei Hand per Augenmaß verbunden.
Bei Ästen wie hier immer schön der Faser folgen:

Ich mag dich nicht.....

Hier mal ein Bild vom angezeichneten Griffberecih.Ganz habe ich das Design leider nicht draufbekommen:

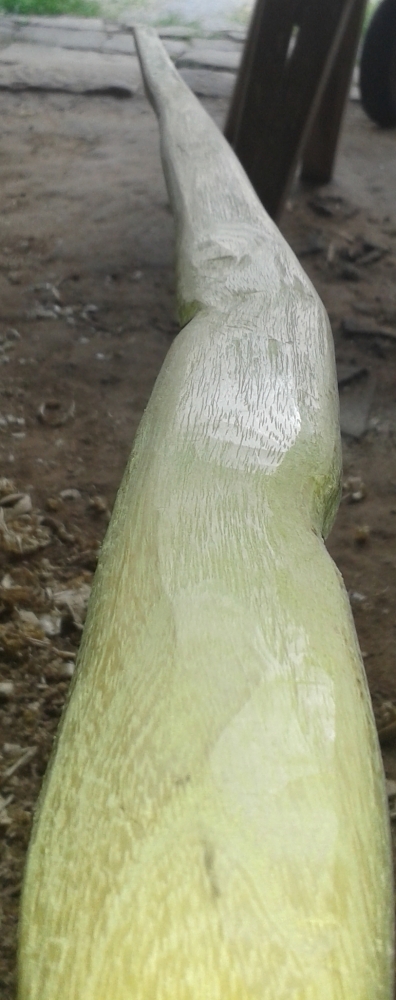

Und dann ging das Ausschneiden los.Grob vorarbeiten mit dem Ziehmesser, Feinheiten mit dem Schweifhobel.
Ich bin über die Schnittflächen mal mit etwas Öl drüber: Gefällt mir

Geil!

Rich-tig geil!

Bei starken Wellen im Holz, wo man mit Hobel und Messer nicht mehr weiterkommt, nehme ich lieber die alte Raspel von meinen Opa:

Klein, aber fein.....

........gleich gehts weiter....

[Benedikt]

.......uuuuuund weiter gehts
Erstmal die Raspelspuren wieder mit der Ziehklinge entfernen:

Schabschab...

Dann mal den Griff nach meinem altbewährten Prinzip ausarbeiten:

Erst einsägen....

....dann wegschneiden...

...den Rest wegraspeln....

...und dann noch alles schön glattfeilen.

Was dabei rauskam, sah dann so aus:

Als nächstes steht dann wohl Rückenring freilegen an;das wird aber vielleich erst in einer Woche geschehen, mal schauen, wie feucht das Holz innendrin noch ist. Vom Gefühl her würd ich sagen, so 15-18%.
Macht alle schön fleißig Späne
Benedikt

Tante Edit mit ihrem Holzfeuchtemessgerät sagt: 14%. Ich weiß, was ich diese Woche mach

[Benedikt]

So,
damit Eddy sich nicht weiter Gedanken über die Quantität des BdM Juni machen muss, habe ich mir vorgenommen, den Bogen noch diesen Monat fertig zu machen
Keine Angst, ich werde deswegen "net huddele"

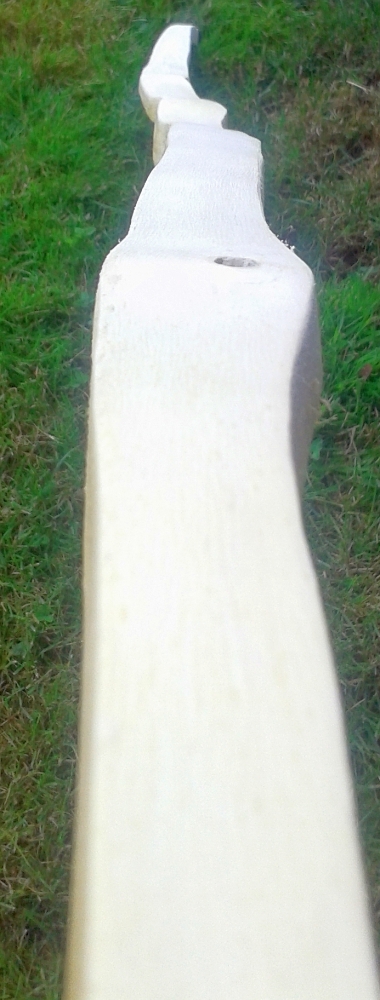

Also, gerade eben hab ich den Rückenring fertig runtergekratzt:

Schöne Wellenpiste.......

Vom Freilegen selbst habe ich keine Bilder, da sich im Splint Früh-und Spätholz fast garnicht von der Farbe her unterscheiden, auf den Bildern sowieso nicht.
Warum also sollte ich euch hier mit 10 Bildern nerven, auf denen man Zioehklinge oder Ziehmesser vor einem hellen Holzhintergrund sieht?

Ein Malheur ist mir dann doch passiert :
Das Ziehmesser ist mir in einem Moment der Unachtsamkeit ca. 10cm vor den Tips verlaufen und ich hab mir den Rückenring durchsäbelt
Normalerweise würde ich ne Wicklung drüberpacken, aber ich denke, ich werde es so lassen, denn:
a) Der Rückenring hat immer noch mehr als die Hälfte der Gesamtbreite
b)es sind 10cm bis zu den Tips
c)Toddi hat mit seinem Experiment ja gezeigt, dass Robinie einiges abkann
AAußerdem wird die Hauptbiegezone eher in Griffnähe liegen, denn die Breite ist ja sozusagen exponentiell pyramidal, d.h. die Verschmälerung wird zu den Tips hin immer stärker.


Außerdem habe ich noch einen weiteren Ast mithilfe von Bohrer und diversen Stechbeiteln rausgepuhlt, der bereits entfernte Ast ist ja beim rausarbeiten der Dicke weggefallen.

Wie sie sehen, sehen sie durch.

Heute werd ich das Ding noch mindestens in einen ordentlichen Bodentiller bringen.

Eine Frage noch:
Was würdet ihr als Overlay nehmen?
Zur Auswahl stehen:
1.irgendwas tropisches, könnte Bongossi sein
2.Padouk
3.Horn
4.Geweih
5.Berberitze
6.Komination aus zwei oder drei der oben genannten Komponenten, z.b:Padouk-Berberitze-Bongossi(?)

Macht ordentlich Späne
Benedikt

[meik]

Warum nicht Robinienkernholz?
Würde optisch hervorragend passen und Robinie zählt ja zu den härtesten Hölzern, von daher...

Gruß,
Meik

[Benedikt]

@meik: Vielen Dank für die Idee! Hab mich jetzt gegen was tropisches(gell, Hannes ) und für was einheimisches entschieden und Robinienkern mit einem Zierstreifen aus Berberitze( Vielen Dank an Selfbower, hammergeiles Holz! ) entschieden.

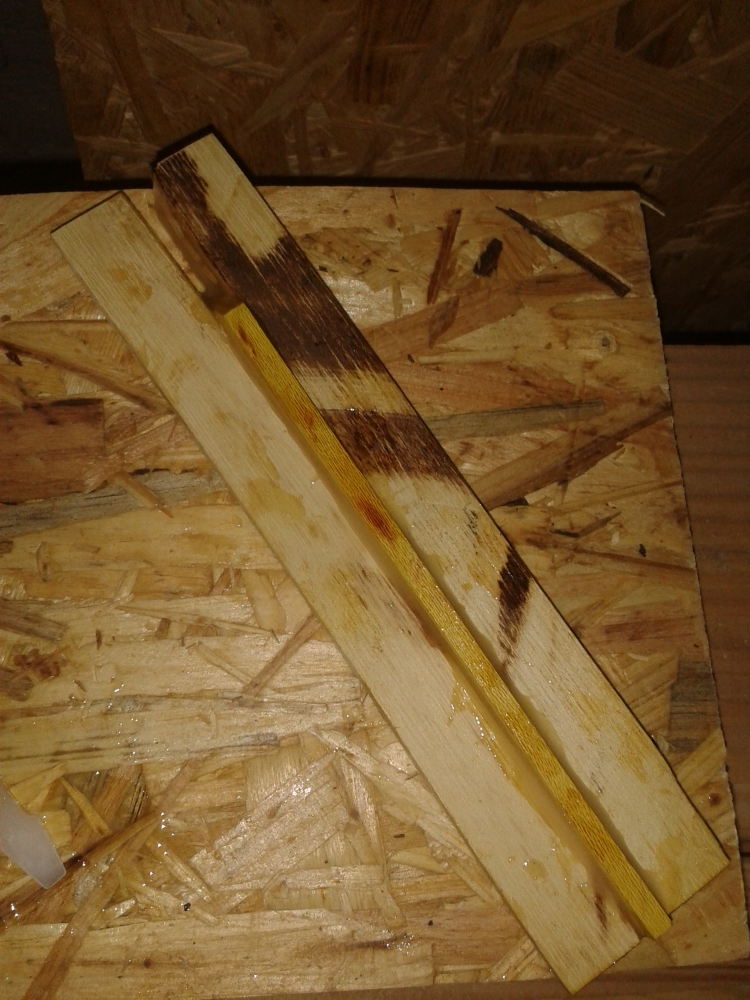

Also Kreissäge und Hobelmaschine angeschmissen(hat doch Vorteile, wenn der Vater Zimmermann ist ), und mal zwei Robinienkanthölzer und ein 3mm-Brettchen Berberitze geschnitten, bzw. gehobelt.
Die Berberitze hat stehende Ringe, die Robinie liegende.

Dann alles verendfesten.
Morgen wirds dann noch auseinandergeschnitten und auf den Bogen geklebt(so, dass der Berberitzestreifen nach oben guckt).

Härtet vor sich hin.....

Beim Bogen gings auch noch weiter
Erstmal die Dicke auf ein vernünftiges Maß bringen:

Schaut ganz gut aus:

Dann schonmal den Griff anzeichnen und ausschneiden(3cm+5cm Fades, Dickenreduktion beginnt erst nach Beginn der Breitenzunahme!):

Ich werde ihn auch noch runden, technisch gesehen unnötig, aber ich mags, wenn es während dem Tillern schon nach Bogen aussieht

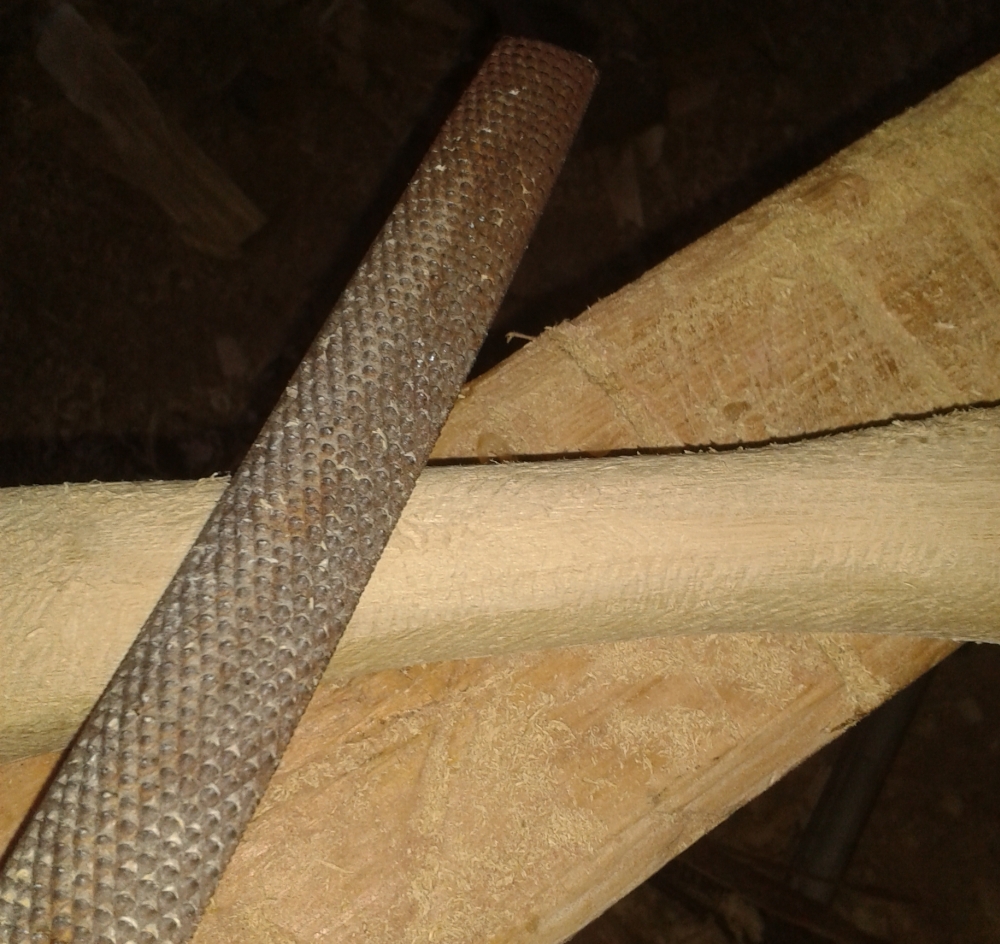

Mal die Fades mit der Raspel streicheln:

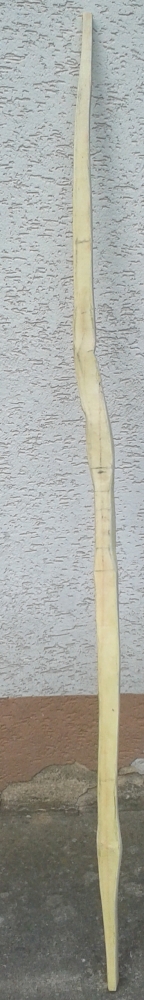

Im Bodentiller biegt er sich schon ganz ordentlich, wenn auch noch zu stark

Ich geh jetzt, wo es kühler wird, noch ein paar Späne machen, das solltet ihr auch tun
In diesem Sinne
Gruß
Benedikt

[ralfmcghee]

Alter Falter, das wird ein ganz heißer Kandidat für den BdM. Besonders die Wellenpiste hat es mir angetan. Viel Erfolg!!!

Mach Späne
Ralf

[Benedikt]

@ralf: Vielen Dank
Ich mag auch solche krummen Dinger total gerne
Also, weiter gehts:
Da er nur einigermaßen ausgehärtet ist, nehm ich mir den Overlayrohling vor.

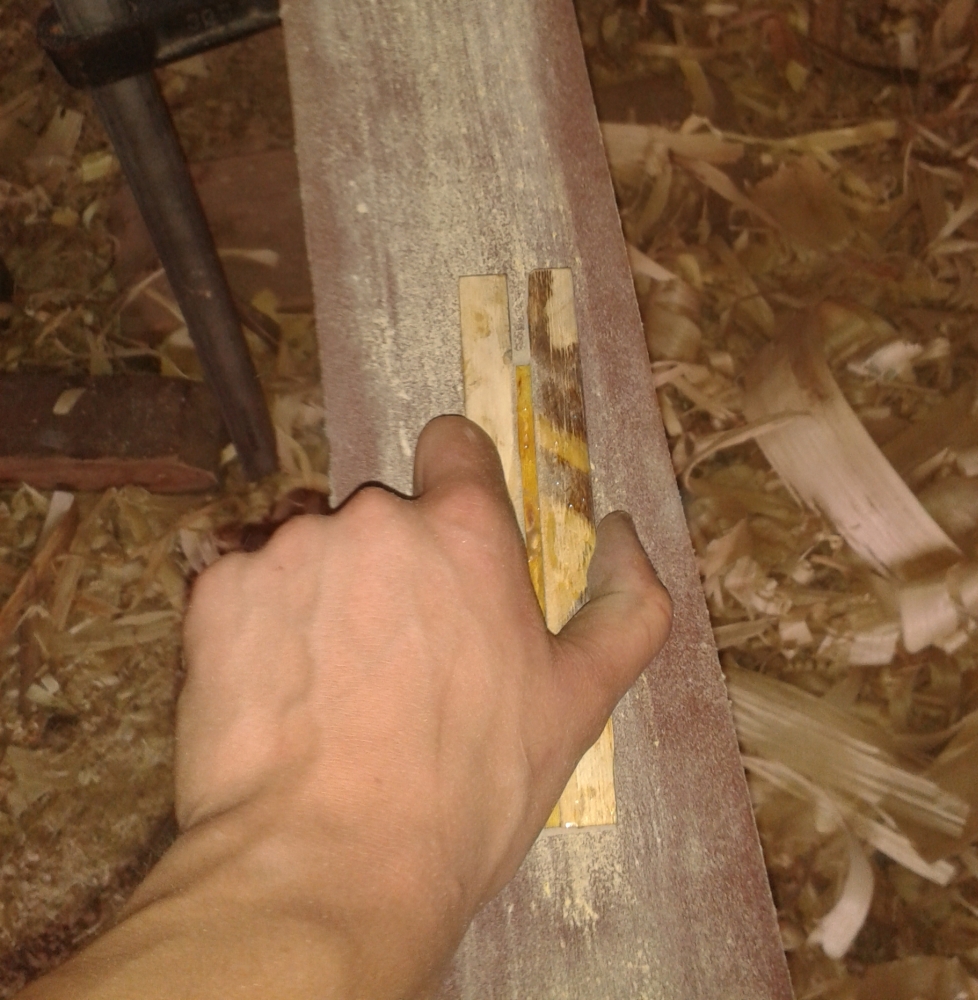

Erstmal schleife ich die Grundseite plan und berfreie sie von Kleberresten:

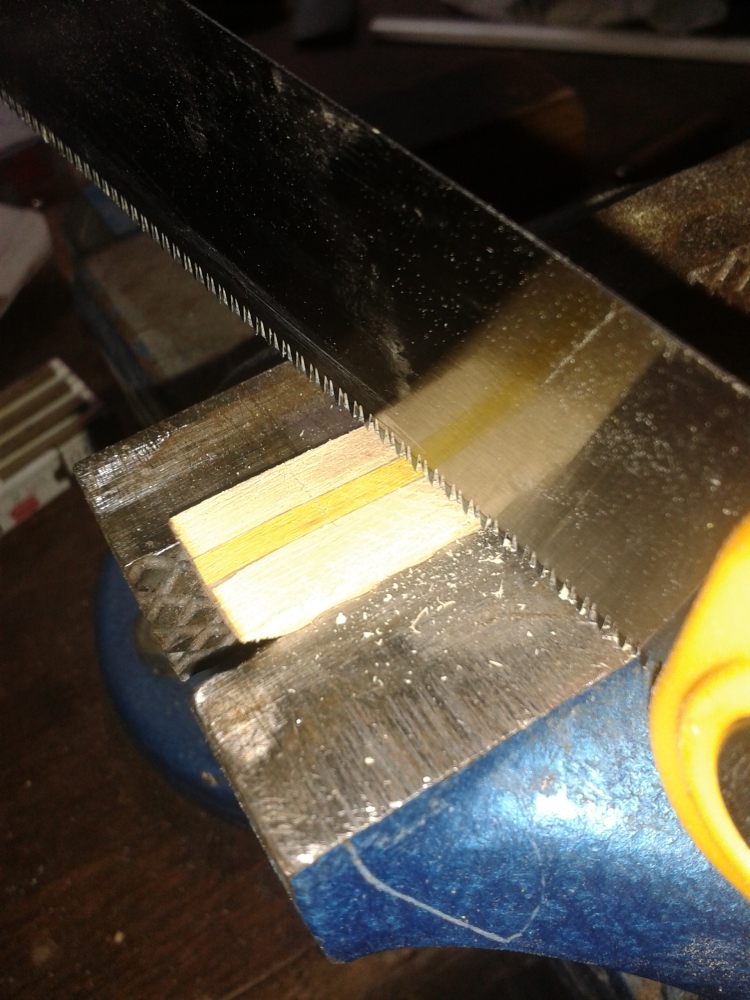

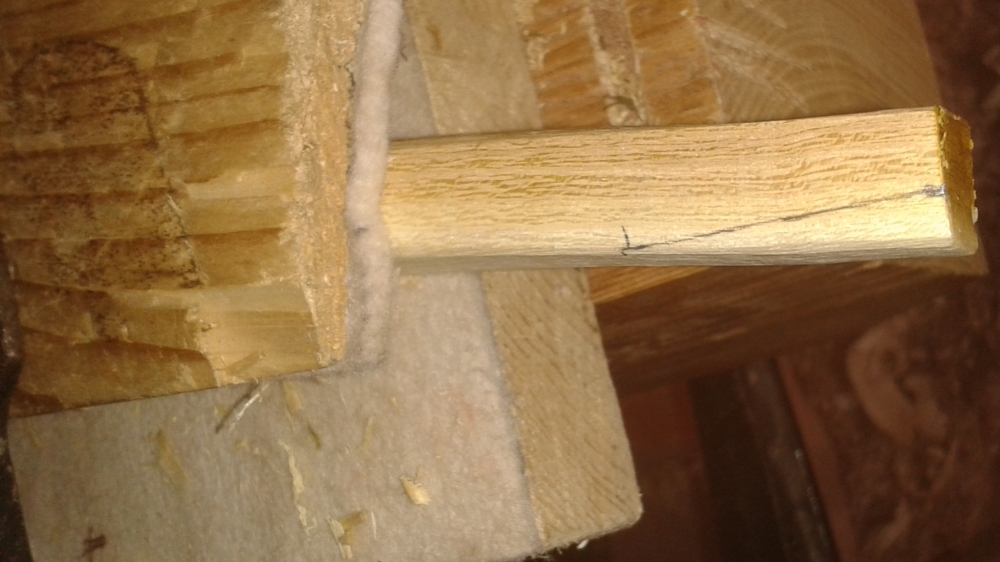

Dauraufhin schneide ich zwei 5cm-Stücke ab:

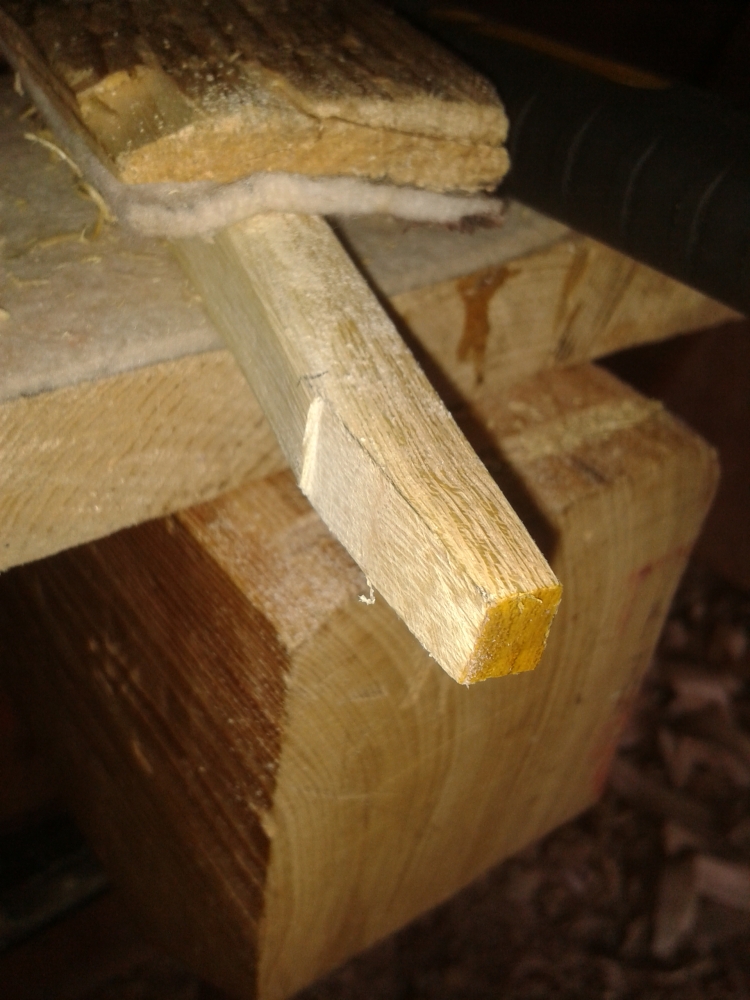

Dann schneide ich oben die überstehende Berberitze weg:

Als nächstes werden die Seiten noch verschmälert, schließlich ist das gute Stück mit 2,3cm noch viiiel zu breit:

Dann raue ich mit der Säge noch leicht die spätere Klebefläche auf:

Zu guter letzt noch die Kante abschrägen, dann spare ich mir später ein wenig Arbeit mit der Raspel:

Geklebt wird erst heute Abend, so dass ich den Mittag noch am Bogen weitermachen kann und der Kleber dann wieder über Nacht aushärtet.

Gestern Abend habe ich mich natürlich auch noch dem Bogen gewidmet:.
Nachdem ich ja den Griff in Dicke(und Breite) noch ein wenig reduziert hatte, wurde er schön mit der Raspel verrundet:

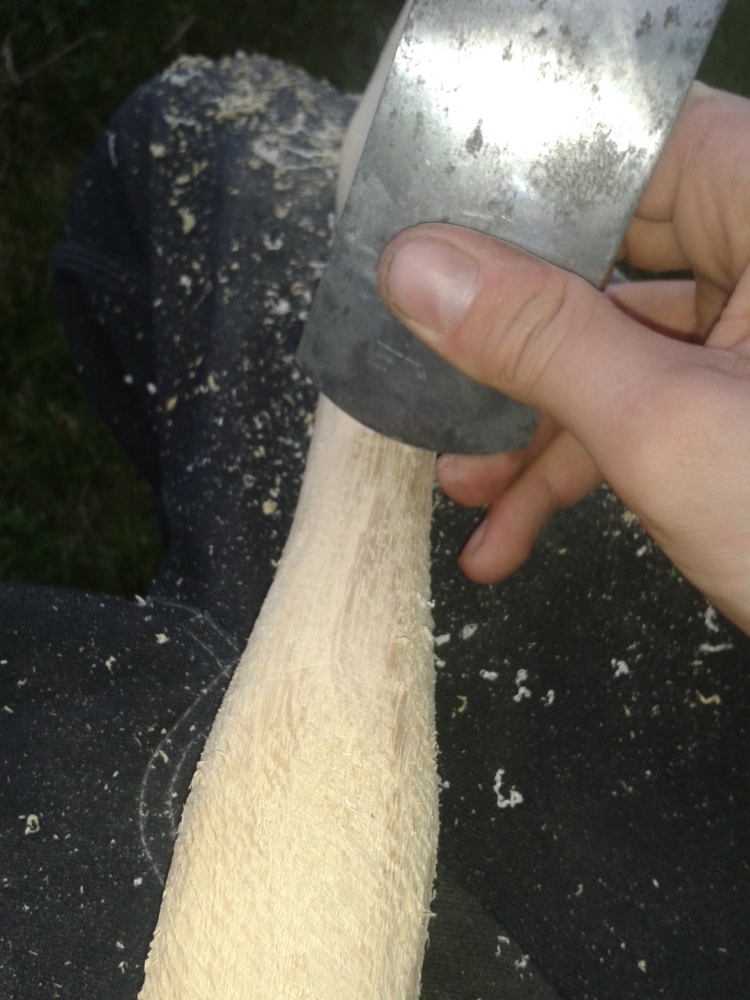

Dann alles mit der Ziehklinge glätten:

Und wenn man schon dabei ist, kann man auch gleich noch die Kanten am Rücken brechen:

Als nächstes schleife ich den Griff und die FO´s noch ein wenig und bewundere die Maserung, danach mach ich ein wenig im Bodentiller weiter.

Wenn das Ding dann gut biegt, wird es erstmal ein wenig mit 80er Schleifleinen gekitzelt und dann kommen die Tips drauf.

Ich werde versuchen, euch einigermaßen am Tillerprozess teilhaben zu lassen, allerdings sei gesagt: Ich arbeite seit einiger Zeit ohne Tillerstock und nur mit Augenmaß, betrachten auf Standhöhe und Beobachten im Speigel
Den Tillerstock kram ich dann also nur fdür die Fotos raus

Macht Späne
Benedikt

[Knackpunkt]

Hi Benedikt,

vielen Dank schon jetzt für die Mühe die Du Dir bis jetzt gemacht hast. Und so wie's sich liest hat's Dir auch noch ne Menge Spaß gemacht.
Das motiviert mich doch sehr und wenn ich groß bin will ich auch so viel Holz haben

Grüße, Tom

[tom.smile]

Hey Benedikt,

total klasse dein Buildalong. Warte schon immer sehnsüchtig auf deine Updates.

Gut und unterhaltsam beschrieben und schön viel Fotos. So mag ich das.

PS: Kannst du vielleicht noch ein Paar Fotos von der Berberitze für den Thread mit denHolzfarben und der Maserung machen.
Wäre echt klasse

LG Tom

[Benedikt]

@tom: Die Fotos mach ich gerne in nächster Zeit
Und es freut mich, dass dir das Builalong gefällt ....

@Knackpunkt:
Wenn du groß bist...iss klar Du bist ja auch bloß ziemlich genau dreimal so alt wie ich Also ein alter Knack(er)punkt

Aber zurück zum Bogen
Zuerst hab ich noch ein wenig den Griff geformt und geschliffen

Die Form

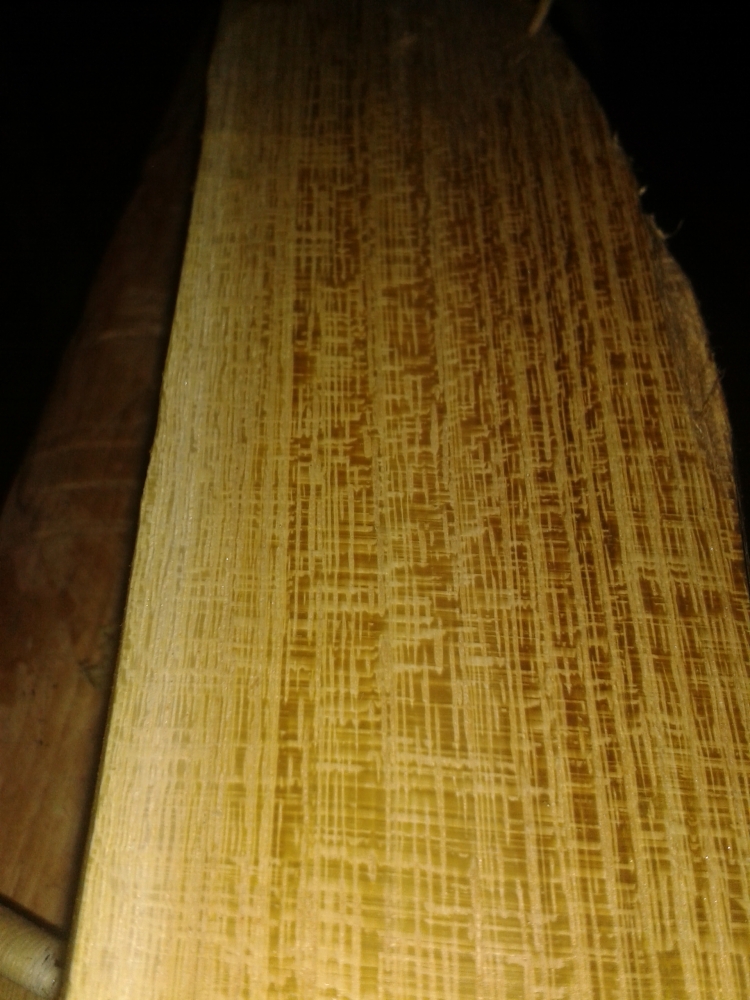

Die schöne Maserung....

....und nochmal im Detail

Danach noch ein wenig bodengetillert
Ich bin der Meinung, das passt soweit, morgen nach dem Formen der Overlays bastel ich dann mal ne Tillersehne.(=ein Öhrchen und Zimmernmannsschlag )

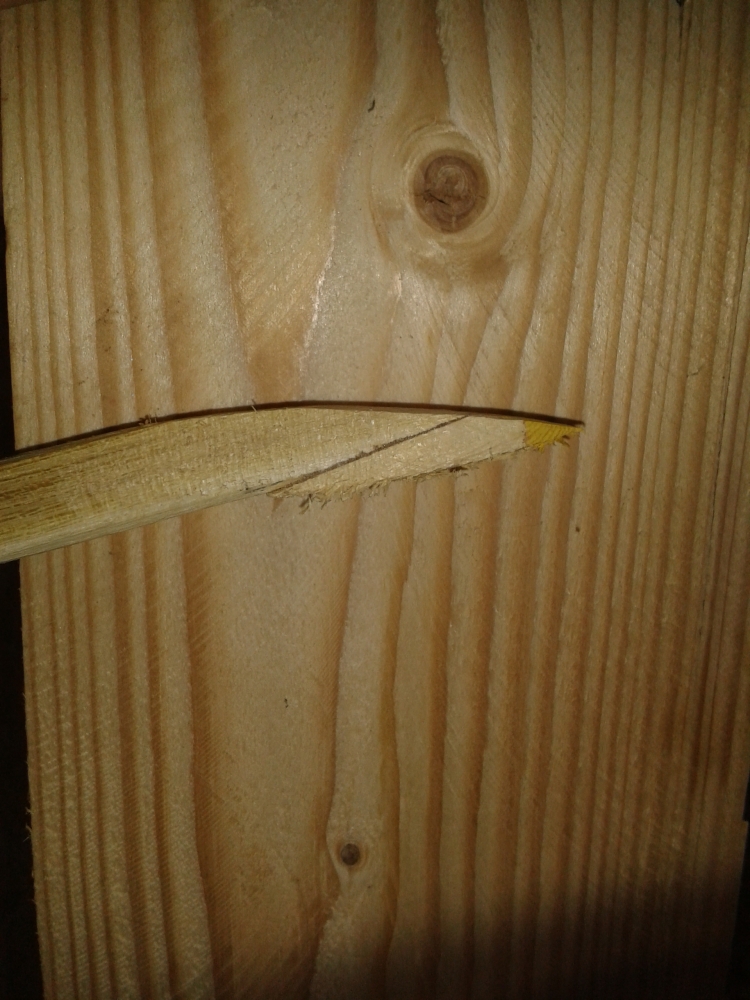

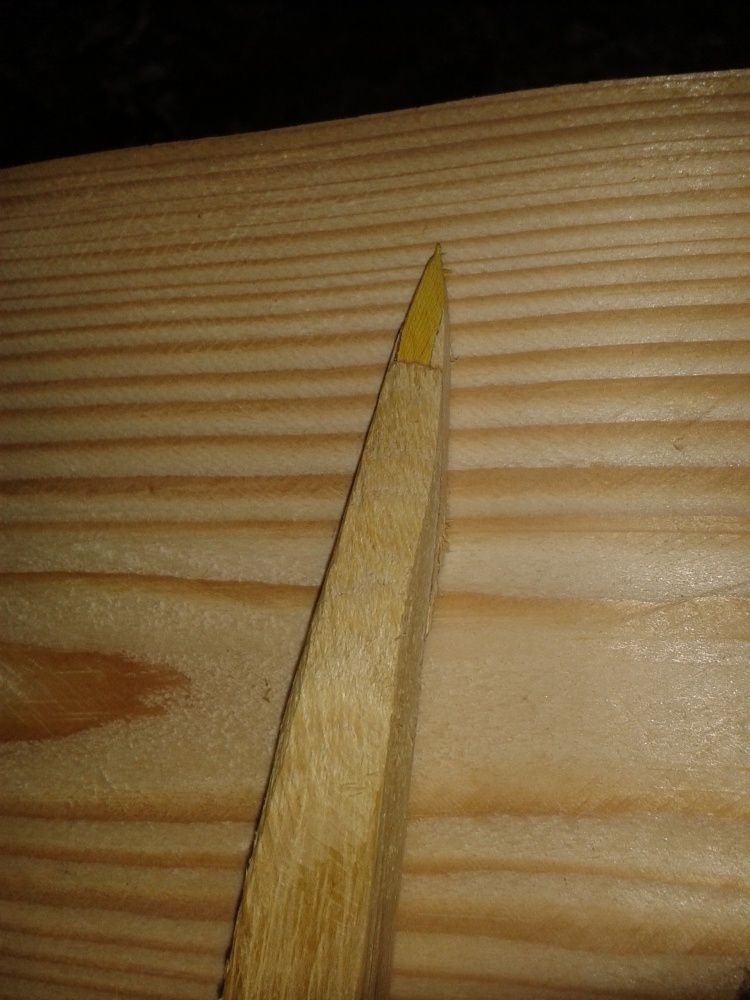

Dann habe ich die Tips verschmälert, die sind mit 15mm ja noch viel zu breit und klobig gewesen
Dazu zeichne ich die letzten 10 cm an, und verschmälere von dort an auf 8mm.
Sieht nach dem Ausschneiden dann so aus:

Dann noch ein wenig den Bauch runden, nur ein wenig, ist ja schließlich Robinie

Als nächstes dann 3,5 cm und 5mm anzeichnen und abschneiden(als Klebefläche für die Overlays natürlich)
Das Overlay ist somit etwas länger, so wie ich es gerne hab

Anzeichnen....

...absägen und dann noch etwas mit der Feile nacharbeiten.

Dann noch anrauen....

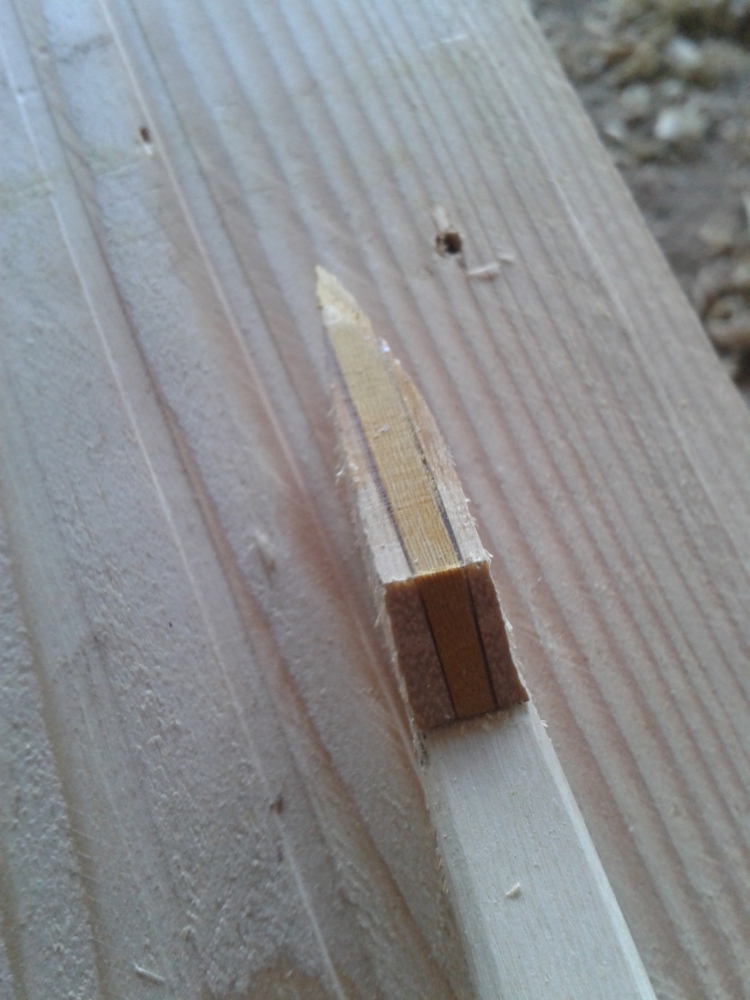

und draufbabben!

Beim Aufkleben habe ich natürlich darauf geachtet, dass der Zierstreifen schön mittig sitzt

Macht Späne
Benedikt

[Knackpunkt]

Weißt du Benedikt, bei dem was du hier so ablieferst, komme ich mir auch als alter Knacker ganz schön klein vor . Nur gut dass im Profil die Körpergröße nicht angegeben ist, sonst hättest du da auch noch was zu meckern

Ich finds einfach toll und freue mich auf deine Fortsetzungen.

Lg Tom

[Benedikt]

@Knackpunkt: ......

Und um hier nicht nur einen Einzeiler hinzusetzen, musste ich auch noch weitermachen

Also, gerade eben hab ich mal die Raspel und diverse andere Werkzeuge geschwungen und die Overlays in Form gebracht.
Da vorallem Anfänger ja manchmal Probleme mit schlanken und formschönen Overlays haben, beschreibe ich das mithilfe von einigen Vorher-Nachher-Bildern mal etwas genauer
Zuerst einmal werden die Seiten angepasst und zur Spitze hin verschmälert:

Vorher

Nacher

Danach wird der Bauch am Ende zur Spitze hin hochgezogen und die Oberseite des Overlays flüssig geformt:

Vorher

Nacher

Als nächstes Die Kanten am Bauch und am Rücken alle schön sauber abrunden:

Unten vorher

Unten nacher

Oben nachher

Dann alle Raspelspuren mit der Feile entfernen und die Sehnenkerben mit einer alten Kettensägenfeile einschneiden

Tada!

Gleich gehts weiter....

[Benedikt]

Am Schluss säge ich noch ca. 3mm am Ende ab und runde alles mit der Feile schön, dann laufe ich auch nicht mehr Gefahr, mir mit dem Bogen die Augen auszustechen

Und weil ich so ein Holzliebhaber bin , Hab ich ncoh schnell ein Overlay geschliffen und geölt
Und, was denkt ihr?

Ich dreh jetzt noch schnell ne Sehne und dann Tiller ich das gute Stück mal...
Bis denne
Macht Späne!
Benedikt

[Palmstroem]

Bis dahin beeindruckende Geschwindigkeit und alles prima nachvollziehbar.
Zu meckern hätte ich nur über die Klebefugen Deiner Overlays. Wenn Du die aus ästhetischen Gründen bewusst so dick gemacht hast und den sichtbaren Epoxy-Streifen als Blickfang benutzen willst, ist alles gut (das würde ich
jetzt behaupten... )
Wenn nicht, müsstest Du noch ein wenig an Deiner Fugentechnik arbeiten.

Palmström
