Ich habe ein wenig die mir bekannten Schlosstypen verwurstelt und bin zu diesem Entschluss für mein derzeitiges Projekt gekommen.

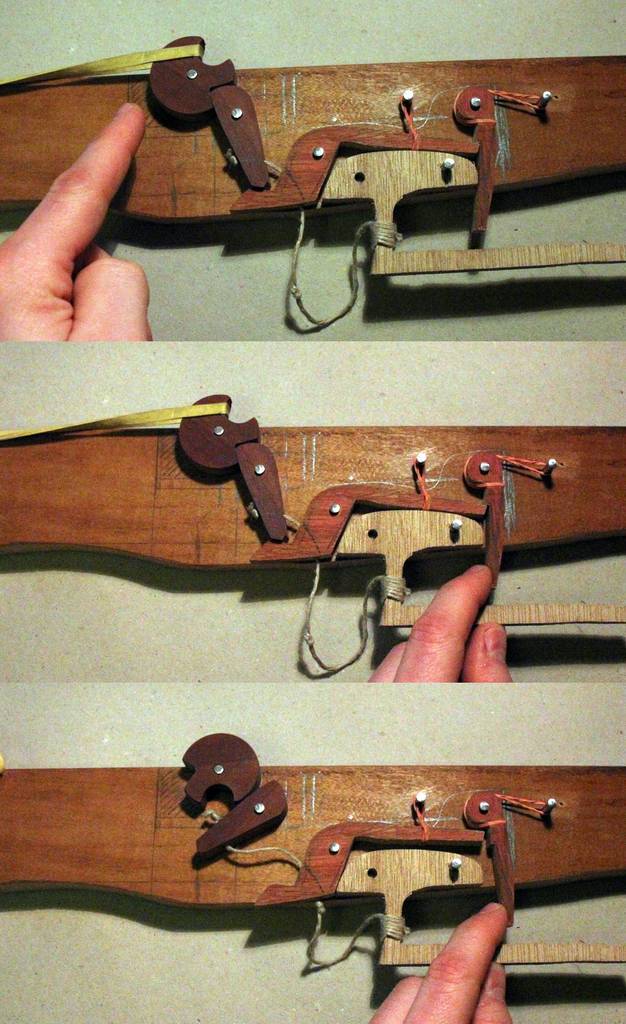

- Ungespannte Ausgangsform
(Der Faden geht durch Kegel, Krummstück und wird am Bügel festgewickelt, Gummibänder simulieren Federn, etwaige Spalten werden durch Schatten wegen unterschiedlicher Materialstärke dramatisiert)
Vieleicht werde ich den Abzug noch als umlegbares Züngel verwirklichen, bin aber nicht ganz so sicher.
Unter das Krummstück wird noch ein Reiber als endgültige Sicherung greifen.
Edit: Hier nochmal auf Wunsch die Übersicht mit den dazugehörigen Bezeichnungen zum besseren Verständnis
- 1- Nuss in Normalposition drehen.
2- Faden Ziehen um Kegel in Nussrast und Krummstückaussparung zu bringen.
3,4- Krummstück säulenbündig eindrücken, Abzug rastet automatisch ein und blockiert das Krummstück.
5- (nicht abgebildet) mit seitlichem Reiber das Krumstück unter der Säule blockieren.
- 1- die Nuss trägt die Sehnenspannung (Gummiband)
2,3- (Nachdem der Reiber unter dem Krummstück entfernt worden wäre) kann man durch Betätigen des Abzuges den Schuss lösen.
Die Teile sind natürlich lediglich Rohmodelle aus diversem Holz, und werden demnächst in Stahl erschaffen noch ein wenig Stabiler und auch passgenauer sein. Dachte an 8mm Materialstärke (Notfalls 10) mit Bolzendurchmesser 8/6/5mm für die tragenden Achsen. Die Nuss wird mit Stahlstiften (4mm Finger und 8mm Rast) verstärkt
Sehnenzug und Kräfte die durch Federkomponenten entstehen sind mit Gummibändern verwirklicht.
Ich habe mich wohl untypisch (jedenfalls habe ich dieses in den mir zur Verfügung stehenden Lektüren nicht oft gesehen) für die Rückstellung über einen Faden entschieden und bewusst auf das Mitführen eines schnell verlorenen Stechstiftes verzichtet.
Die Druckfläche des Kegels auf das Krummstück wird eventuell wieder etwas höher angestellt.
Insgesamt werden am Ende 95Kg auf den Nussfingern lasten, das Abzugsgewicht wird derzeit allerdings nur durch die Rückstellfeder definiert, sodass ich guter Dinge bin am fertigen Modell sehr präzise mit ca 5mm Abzugstrecke auslösen kann.
Der Schutzbügel ist starr.
Ich plane noch mir einen langen Geißfuß zu Bauen, weiß jemand sinnigerweise wie groß der Knebelabstand zur Nuss bei 260mm Sehnenhub sein sollte?? Ich würde pauschal den Knebel dorthin setzen wo der Haltepin für das Krumstückgummi sitzt (80-100mm hinter der Nuss), bei einem Windknebel natürlich hinter den Abzug, das fällt aber aufgrund des langen Spannweges aus.
Gruß Rizzar
