Mein neues Befiederungsgerät
Verfasst: 08.09.2012, 06:02
werde in ca 10 minuten nach Schwebda zu nem Turnier aufbrechen, da dachte ich: Die unselige Zeit, die jetzt nach dem Duschen in der Früh noch übrig ist nutze ich, um Euch mal mein neues 6-fach Befiederungsgerät vorzustellen
Das ganze ist nix komplitziertes, aber es funktoiniert gut und vielleicht bekommt ja einer einen kleinen Denkanstoß, wie es seines gestalten kann.
Das Biefiederungsgerät besteht aus nicht viel. Außer 5mm Pappelsperrholz und einem kleinen Brettchen Fichte, braucht man nicht viel mehr Material. Mit einer Säge, einer Feile, Schleifpapier, Holzleim und ner Bohrmaschine mit 8mm Holzbohrer braucht man nicht sehr viel Werkzeug, um zu dem gleichen, oder sogar besseren Ergebnis zu kommen wie ich
Die Materialkosten belaufen sich also auf nicht mehr als 5€ - 10€ Und das ist, wie ich finde, ein ganz guter Preis
Ich will auch garnicht zu viel vorweg nehmen, denn ich zeig Euch erstmal einige Bilder und dann kanns weitergehen
Sooo das ganze schaut etws Qiuck & Dirty aus. Ritchtig, viel Sorgfalt im Finnisch habe ich nicht walten lassen, aber ich brauchte eben schnell eines, damit ich nicht wie sonst die Federn mit dem Zollstock aufkleben muss ^^ Das geht zwar auch gut, geht aber wegen des ewigen Knieens ganz schön auf die Gelenke und dauert auch viel länger!
Zu guterletzt: Es wird noch ein kleines, schönes und umfangreiches Video geben. Ich dachte auch, das könne ich Euch schon jetzt zeigen, aber das steht gerade bei 92% und wird im Laufe des Vormittags auf meinem Youtubekanal zu finden sein. Wer will, kann sich das dort schonmal anschauen. Ich werde erst heute abend den Link einstellen können, da ich jetzt losfahre zum Turnier
LG Daniel
PS. Kritik und Anregungen wie immer erwünscht!
Das ganze ist nix komplitziertes, aber es funktoiniert gut und vielleicht bekommt ja einer einen kleinen Denkanstoß, wie es seines gestalten kann.
Das Biefiederungsgerät besteht aus nicht viel. Außer 5mm Pappelsperrholz und einem kleinen Brettchen Fichte, braucht man nicht viel mehr Material. Mit einer Säge, einer Feile, Schleifpapier, Holzleim und ner Bohrmaschine mit 8mm Holzbohrer braucht man nicht sehr viel Werkzeug, um zu dem gleichen, oder sogar besseren Ergebnis zu kommen wie ich
Die Materialkosten belaufen sich also auf nicht mehr als 5€ - 10€ Und das ist, wie ich finde, ein ganz guter Preis
Ich will auch garnicht zu viel vorweg nehmen, denn ich zeig Euch erstmal einige Bilder und dann kanns weitergehen

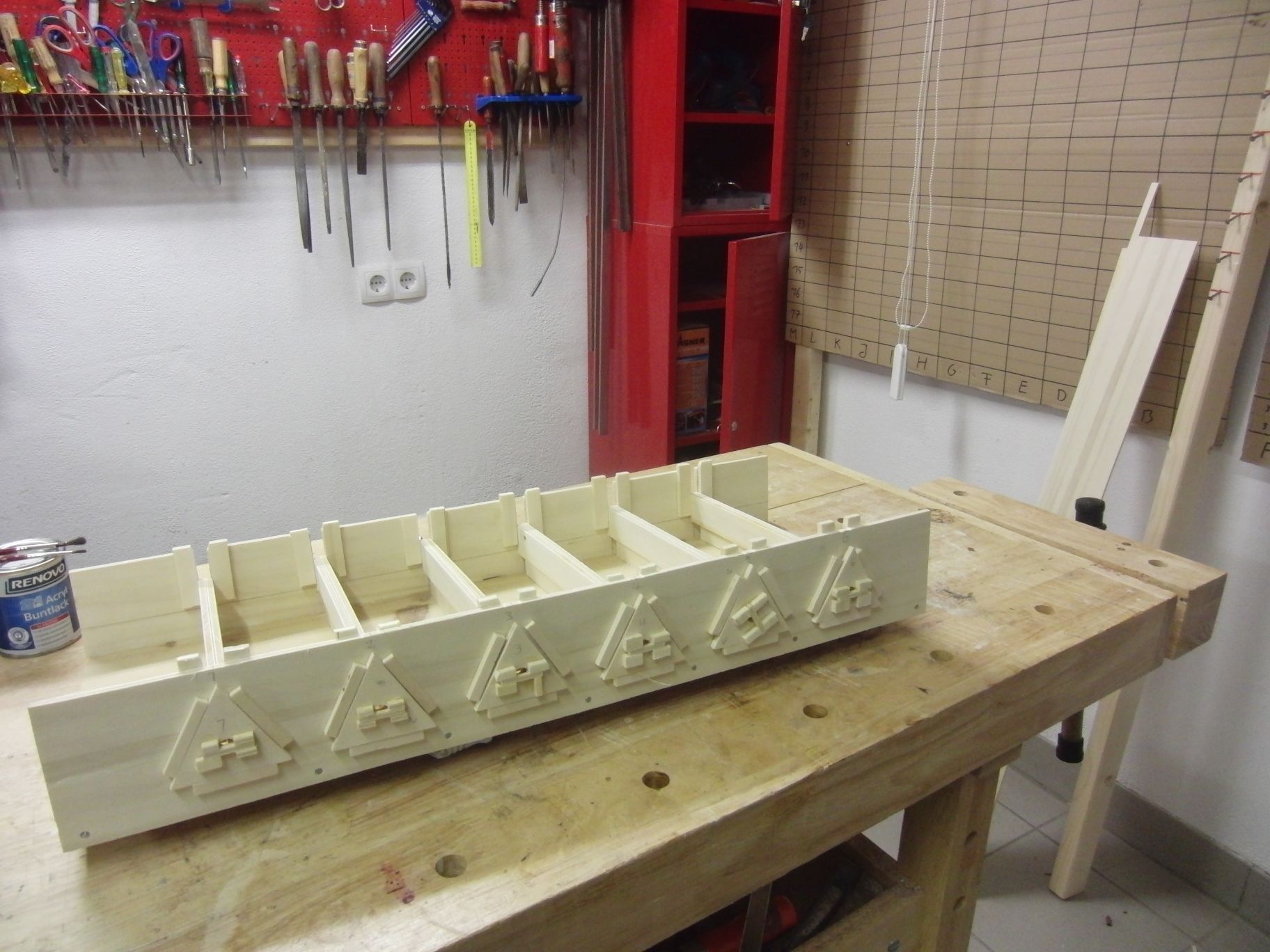

- Die Vorderansicht des Befiederungsgerätes

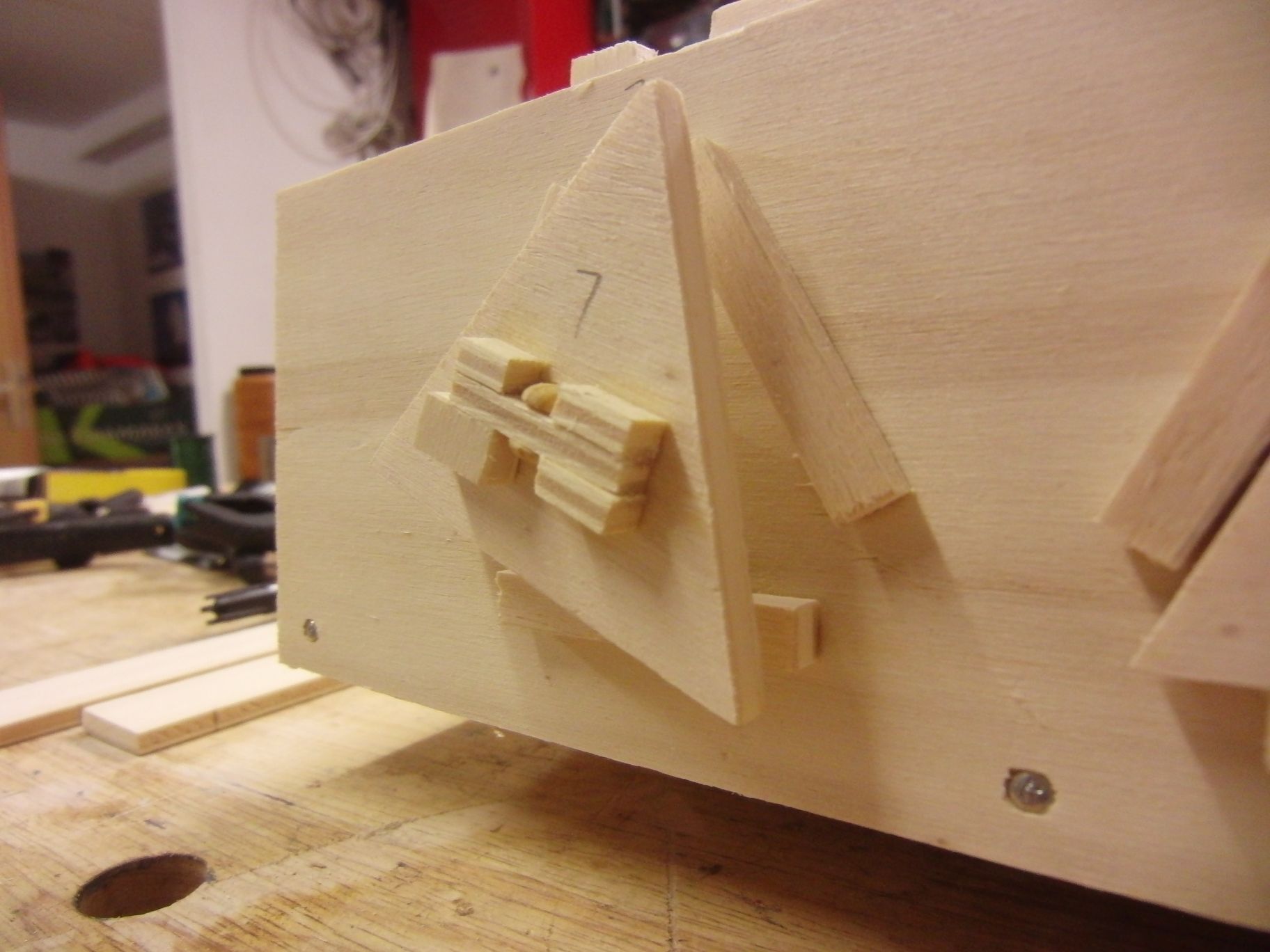

- diese Dreiecke spielen eine ganz entscheidende Rolle...
- ...mit Hilfe von ihnen kann ich den Pfeil im Befiederungsgerät drehen und zwar immer um exakt 120° (Außenwinkelsummensatz). Denn es handelt sich um Gleichschenklige Dreiecke, welche immer die gleiche Seitenlänge haben, und deshalb auch der Außenwinkel immer 120° ist.

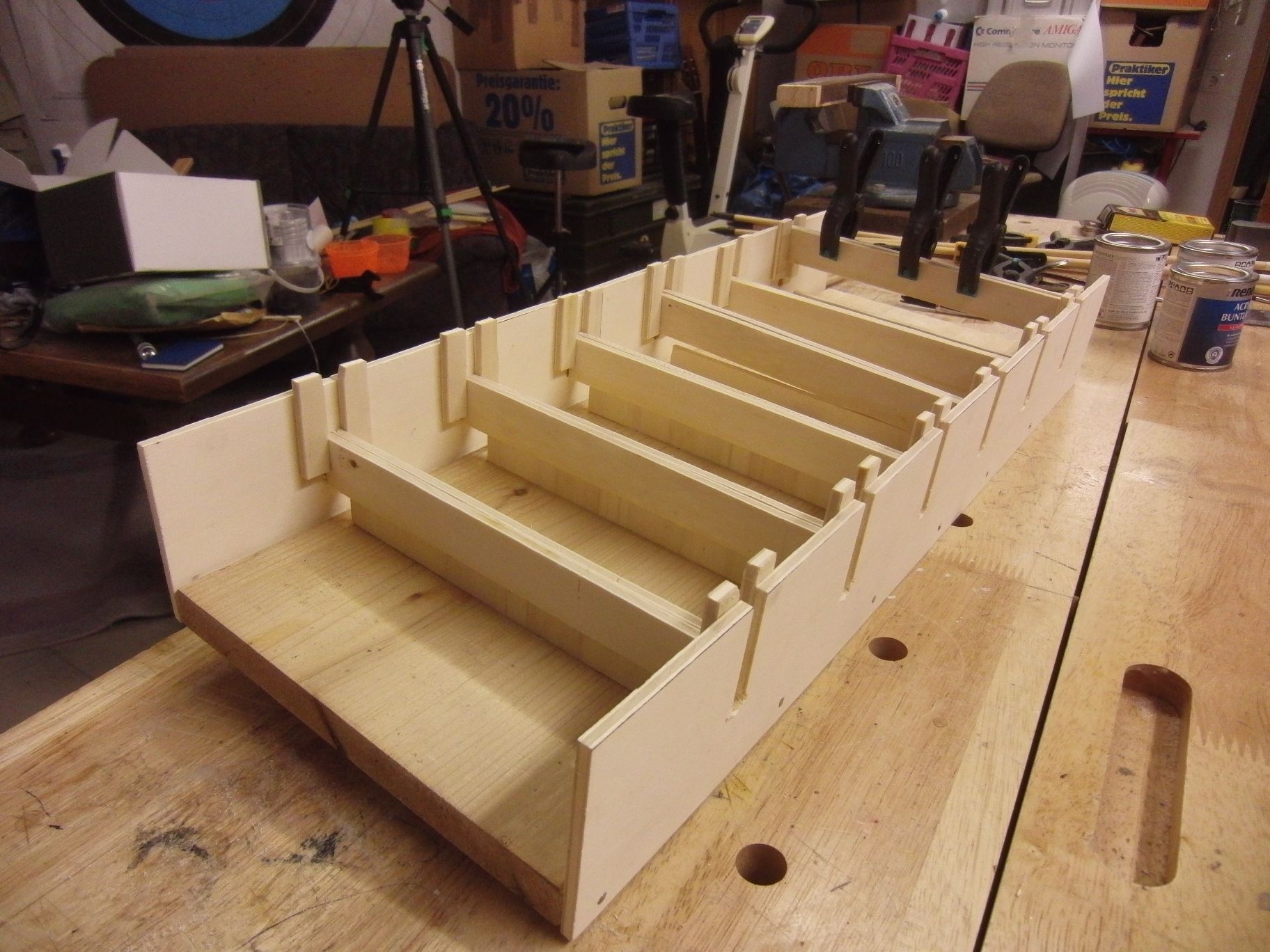

- Von oben wird dann die Feder im Federhalter (nix weiteres, als zwei Holzplatten) auf den Pfeilschaft aufgeklebt

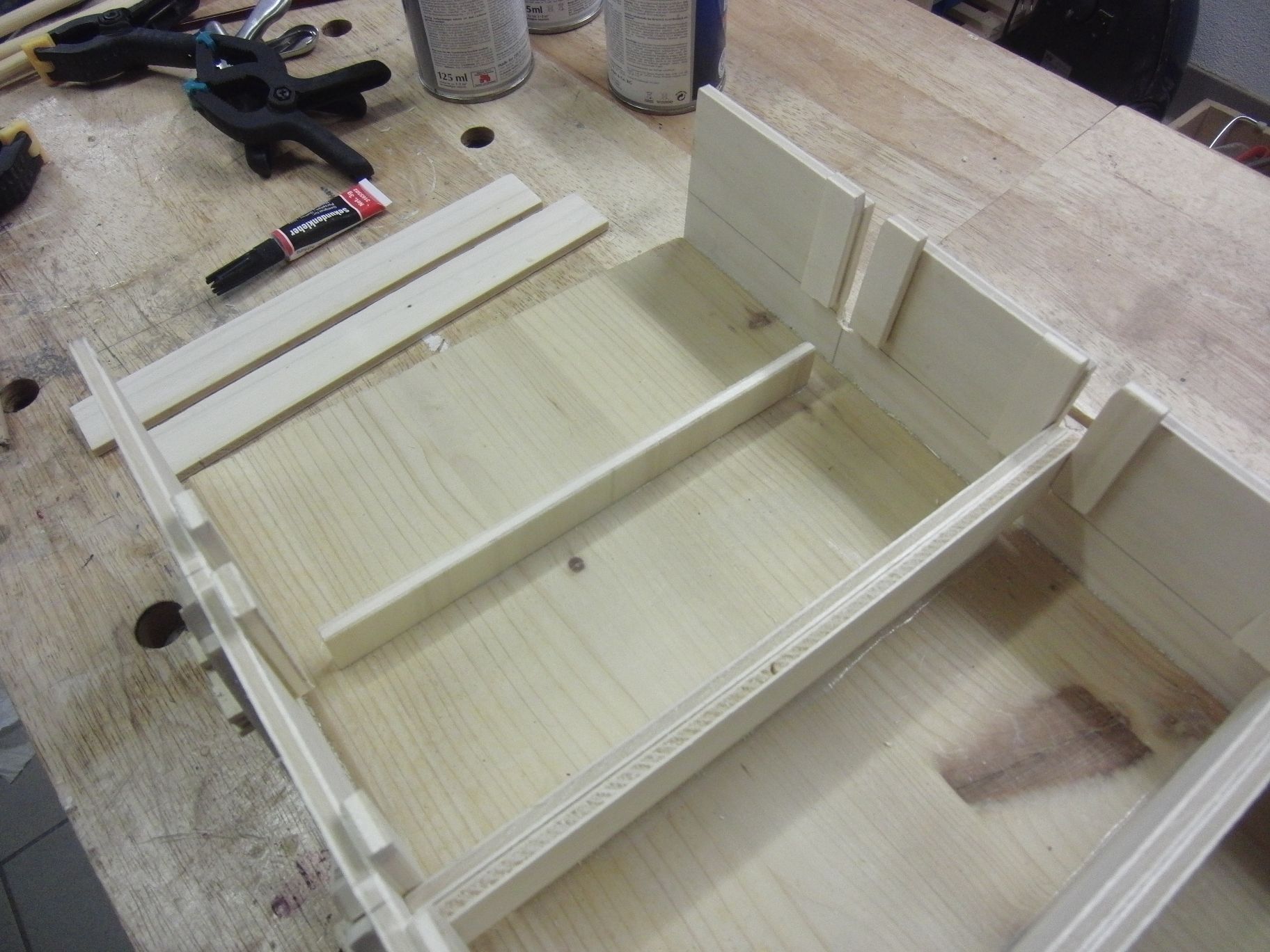

- Diese Federhalterplatten haben natürlich Führungsschinen und halten die Feder dann 100%ig gerade auf den Schaft

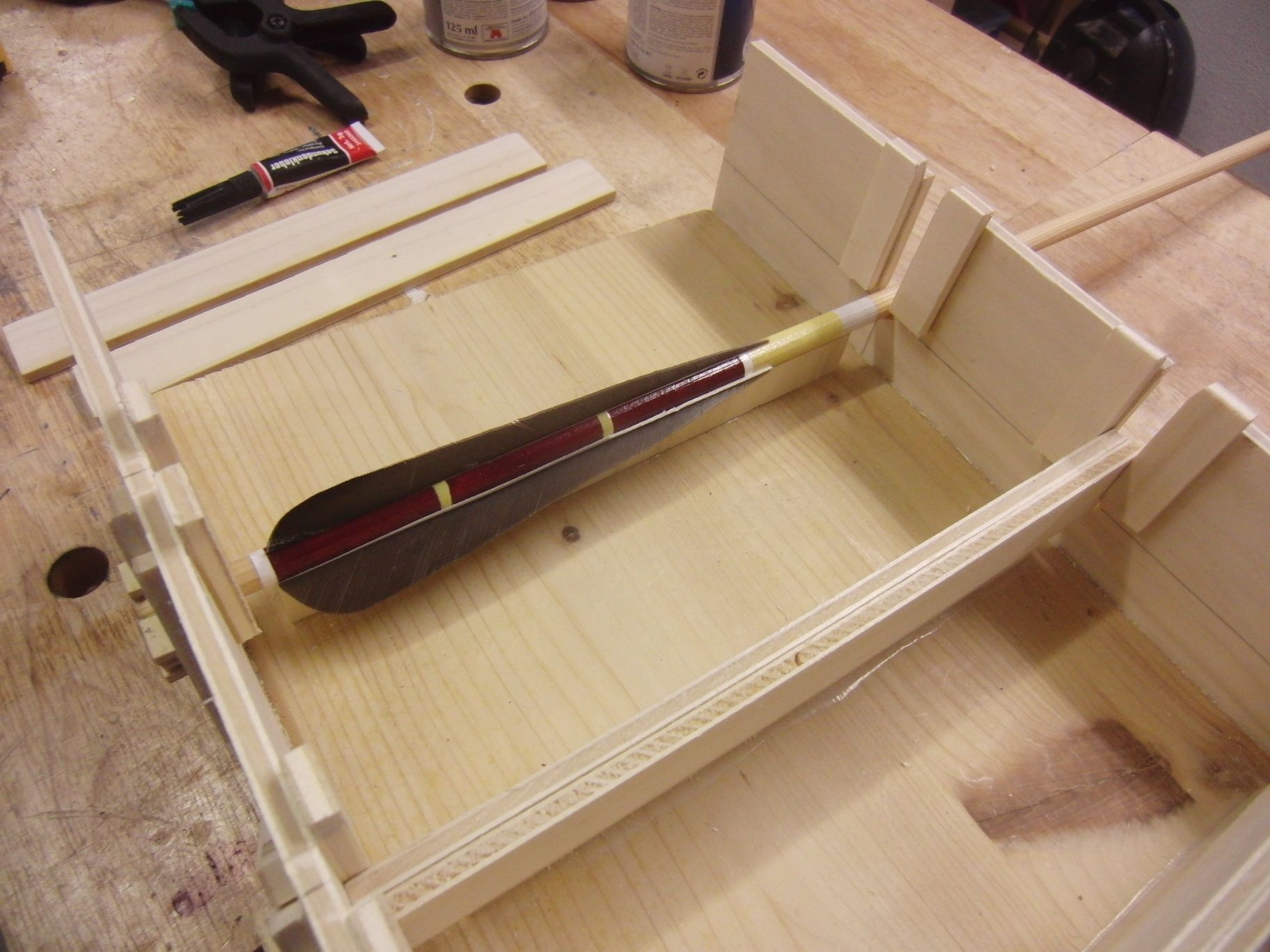

- Hier ein kleines Beispiel

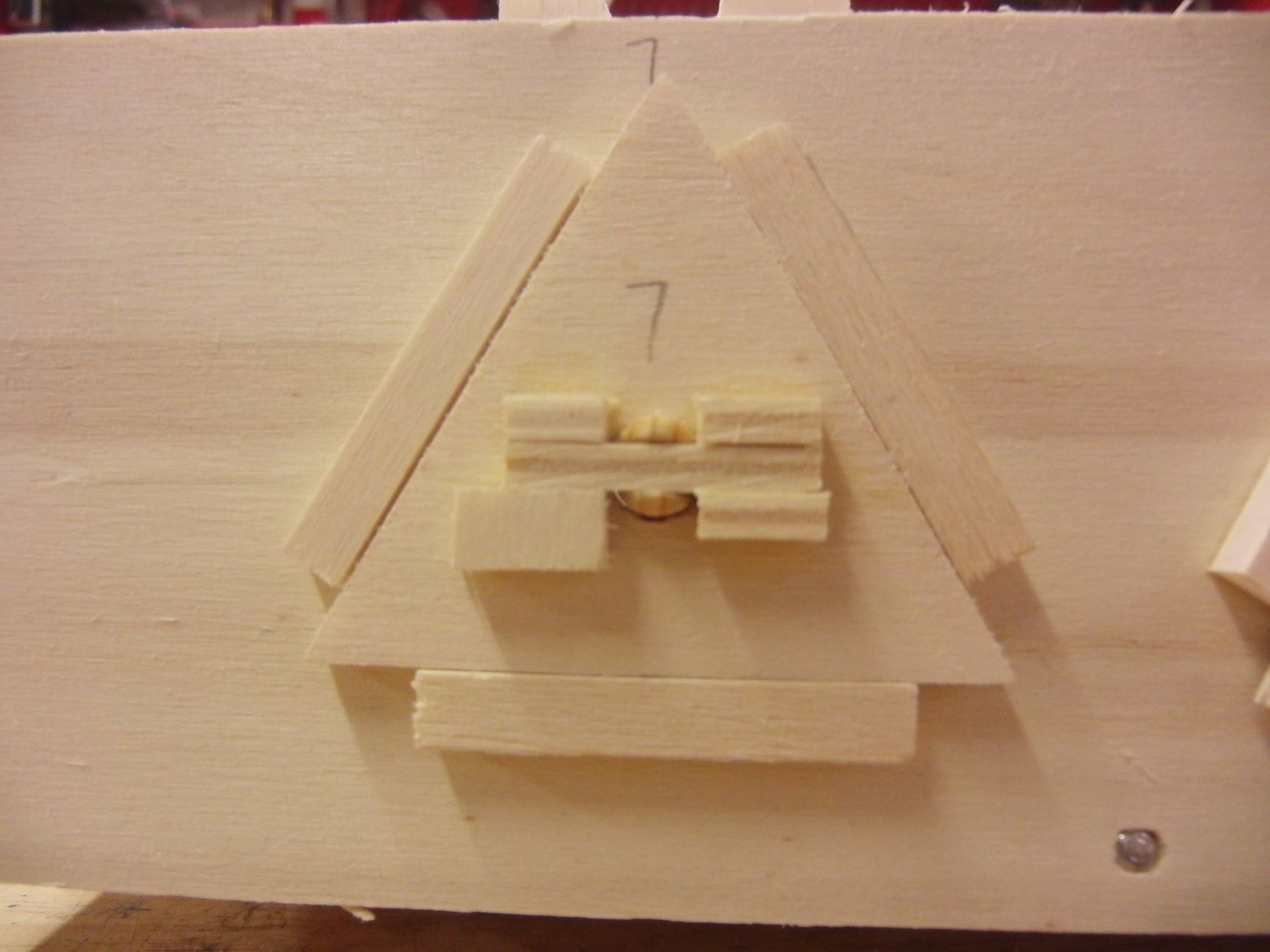

- Das Dreieck nochmal im Detail: In der Mitte gibts´n Loch, wo ne Selfnockaufnahme drinnen ist
- Dieses Dreieck hat auch Führungsschinen und kann , wenn man es mit dem Pfeilschaft leicht herausdrückt gedreht werden. Es kann also nur die Positionen 0° (Leitfeder) und 120° bzw 240° geben
- Wie schon beschrieben wird dann von obe herab die Feder aufgeklebt
- Einmal noch die Rückseite: Hier befinden sich Langlöcher, denn sonst bekäme man die Pfeile nachher nicht wieder heraus ;)
Zu guterletzt: Es wird noch ein kleines, schönes und umfangreiches Video geben. Ich dachte auch, das könne ich Euch schon jetzt zeigen, aber das steht gerade bei 92% und wird im Laufe des Vormittags auf meinem Youtubekanal zu finden sein. Wer will, kann sich das dort schonmal anschauen. Ich werde erst heute abend den Link einstellen können, da ich jetzt losfahre zum Turnier
LG Daniel
PS. Kritik und Anregungen wie immer erwünscht!
j eine Maßeinteilung werde ich mir auch noch draufmachen. aber nix besonderes einige Striche in kleineren Abständen werden da ausreichen.
