Saplingbow 6, Chirion - Hartriegel

[Chirion]

@ Botjer, wie gesagt gut möglich für die Sehen erscheint mir der Anhang nur etwas dick besonders da die Sehne ja im Verlauf dann dünn dargestellt ist, vielleicht hat der Künstler hier einfach mehrere Dinge zusammengemanscht.

[Wilfrid (✝)]

Chirion, künstlerische Freiheit auf mehreren Bildern in gleicher Art deutet für mich immer auch eine reale Vorlage an...
Damals war ja die bildliche Darstellun g auch Fotoersatz. Man sollte das Dargestellte erkennen. Und falsch dargestelltes, geht und ging wohl auch garnicht. Die meisten Menschen sind schließlich Banausen

[benzi]

@Chirion ich hab das Buch zu den selfbows bestellt! im Buch über die Komposits steht auf Seite 34:

"On the self bows the string was attached by ten or twelve twists around the staves at each end, secured by one or more hitches at one end."

Quellenangabe dazu: H.E. Winlock, The Slain Soldiers of Neb-hepet-Re Mentu-hotpe (New York,1945 p. 10, fig 2)

das deckt sich auch mit dem Bild, das Du auf Seite drei dieses threads gepostet hast

Grüße benzi

[Chirion]

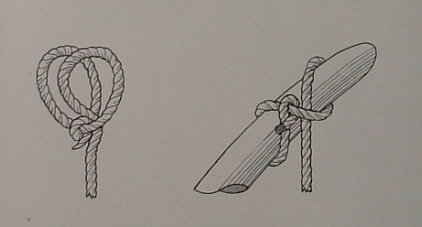

@ Benzi, danke das ist ein wichtiger Hinweis, denn ich habe so meine Zweifel ob ich die Sehne mit den im Selfbow Buch angegebenen 4 Schlaufen und 2 Knoten zum Halten bekomme.


Wenn man den Knoten aus dem Buch mehrfach hintereinander knüpft, kann man die letzte sehnenseitige Schlaufe auf jeder Seite lösen und so die Spannung aus dem Bogen nehmen und ihn durch anlegen der Schlaufe wieder aufspannen. Ich werde dazu ein paar Experimente am fertigen Bogen durchführen müssen. Sehne wird original aus Leinen (Schusterzwirn) hergestellt.

Ich denke das Knotenkonstruckt muss vom Prinzip her so ahnlich funktionieren wie eine Fingerfalle

[benzi]

das meinte ich mit dem Bild auf Seite 3...hast Du aber bestimmt schon gesehen.....


ich finde es sieht aus, als sei die Sehne über den gesamten Decurve gewickelt....dann fällt das viele Gold nicht so auf

Grüße benzi

[Chirion]

Vorübergehend ausgeknockt, Darminfektion eine echt besch... Angelegenheit

[Gornarak]

Autsch

[Robinie Jörg]

Gute Besserung.

[benzi]

son Scheiss....

gute Besserung!

[Heidjer]

Dann wünsche ich Dir gute Besserung und weiches Toilettenpapier.


Gruß Dirk

[Ravenheart]

Aach, noch ist ja etwas Zeit. Kurier's ruhig aus und mach dann fertig! Wichtig ist ja nur, was am Ende raus kommt...

In dem Sinne:
Gute Besserung!

Rabe

[Chirion]

Danke für die Genesungswünsche, es ist auch eine deutliche Besserungstendenz vorhanden, ich denke morgen bin ich wieder soweit ok.

[Chirion]

so noch ein paar Bilderchen

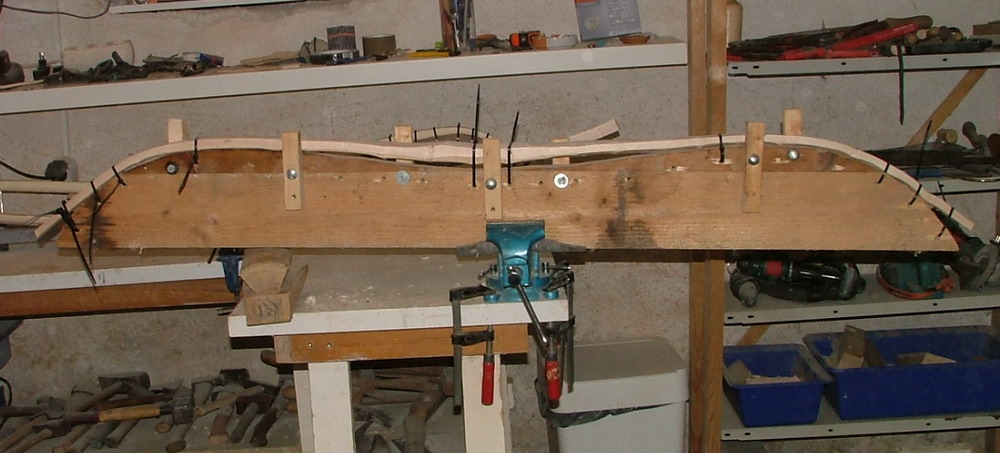

der deflexe Hartriegel mit beiden Wurfarmen in der Trockenform

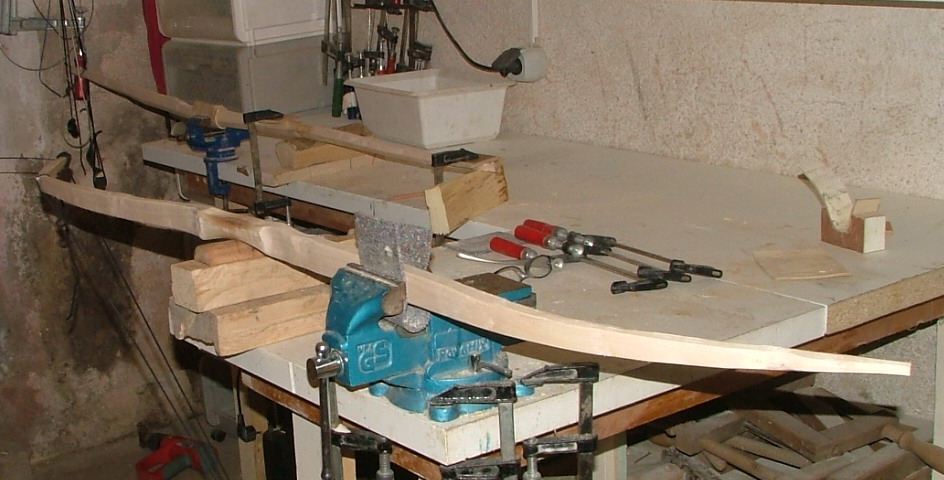

der reflexe Hartriegel auf Breite gebracht un der 2. Wurfarm profiliert

die Seitenansicht des reflexen Hartriegels

die Bögen wandern nun für ein paar Tage in den Wohnbereich

[sner]

Spannend deine Experimente!
Besonders die "ägyptischen" Vorbilder die du dir hier ausgesucht hast!

[Chirion]

So heute ein bisschen weitergearbeitet.

zuerst die beiden Hartriegel aus der Trockenform raus, dann ein wenig Formkorrektur und Beide hatte gleich mal eine Biegeaktion notwendig. Dank tatkräftiger Hilfe von meinen Söhnen ging das recht rasch.

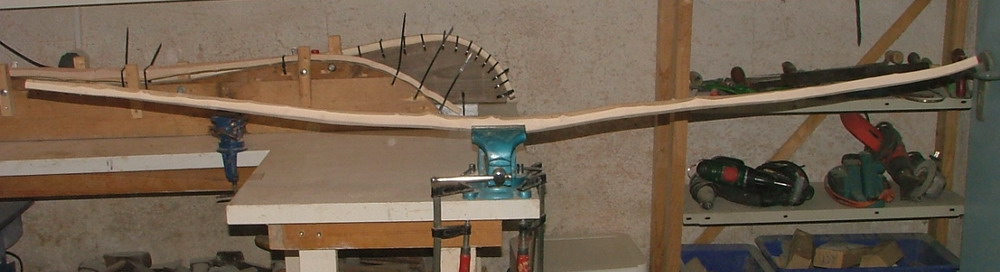

der Burgunder bekommt eine Seitenkorrektur im Wurfarm

der R/D eine Korrektur im Griff

die 2 Kerle brauchen jetzt mal einen Tag Ruhe
