Bau einer gotischen Zahnstangenwinde

[Coal]

Mir gefallen schon die einzelnen Teile besonders gut. Bin neugierig wie die gesamte Konstruktion werden wird.

[DerFlixxen]

Ich hatte mal wieder Zeit etwas weiter zu machen, das Gehäuse ist soweit fertig geformt.
Das Material ist Baustahl, 3mm dick.
Trotzdem war es machmal sehr schwierig, besonders die kleine Radien.
Alles in allem war es aber doch einfacher als erwartet.

Aber egal ich kann endlich sagen, das ENDE ist in Sicht!

[DerFlixxen]

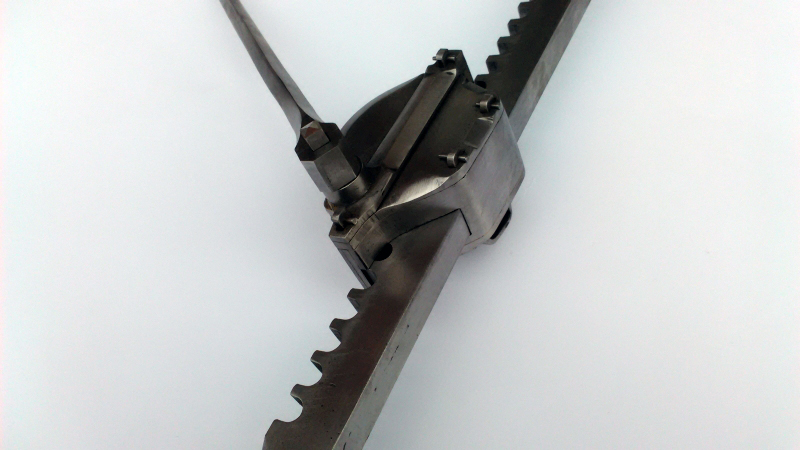

Das Gehäuse ist jetzt fast fertig, es muss nur noch hier und da ein wenig gefeilt und geschliffen werden. Es fehlt jetzt nur noch die Kurbel und der Gürtelhanken.

Das Gehäuse ist aus Baustahl und mit Messing hartverlötet, war eine sau Arbeit.
Das schwierigste war die Zahnstange bzw. das Gehäuse so anzupassen, dass die Zahnstange leichtgängig durch läuft aber trotzdem kein Spiel hat.

Viele Grüße
Felix

[devastator1973]

Hallo!

Sieht sehr gut aus. Ganz saubere Arbeit!!!

Steven

[Coal]

Seh ich auch so. Gefällt mir außerordentlich.
Grüße
Coal

[DerFlixxen]

Vielen Dank, freut mich das es euch gefällt!

[klaus1962]

Sehr schöne Arbeit.

Die Teil haben eine sehr feine Schleifstrucktur.
Verrätst Du mir womit Du schleifst ?
Ich lern ja gern was dazu.

Gruß
Klaus

[DerFlixxen]

Hallo Klaus,

ich schleife hauptsächlich mit dem Winkelschleifer und verschiedenen Schleifscheiben, das Finish mach ich aber immer mit Schleifpapier. An einige Stellen kommt man eh nur per Hand ran.

Viele Grüße
Felix

[falli]

Vielen Dank, freut mich das es euch gefällt!

Wow Felix,

was für eine schöne Arbeit !

Baust du sowas ständig o. nur einmal im Leben ?

Und gibt es eine dazugehörige Armbrust ?

Gruß Falli

[DerFlixxen]

Hallo Falli,
das war meine erste Winde, wird aber bestimmt nicht die Letzte (die nächste existiert schon als CAD-Zeichnung).
Die Armbrust zur Winde befindet sich noch im Bau, ich glaub ich werde hierzu auch noch einen Thread erstellen.

Viele Grüße
Felix

[DerFlixxen]

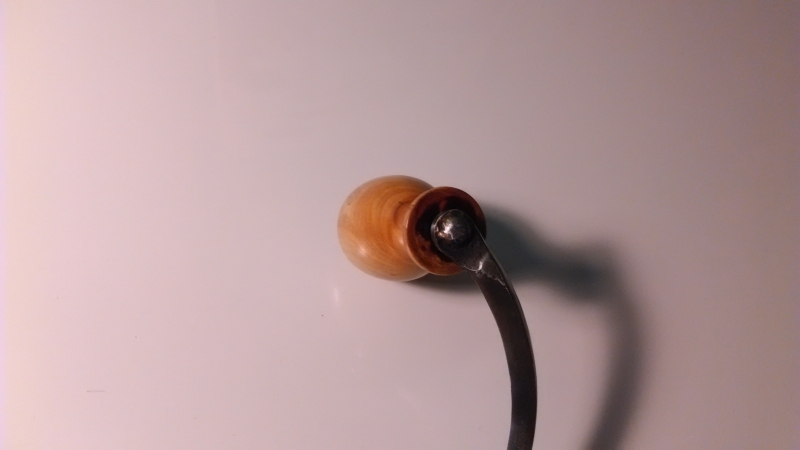

Jetzt bin ich endlich mal dazu gekommen, das Griffstück zu drechseln.
Material ist Apfelholz aus dem Heimischen Garten, ein Jahr getrocknet.

[Sherrif Sherwood]

Wieder ein feines Werkstück, Meister!
Handarbeit in Perfektion.

[DerFlixxen]

Die Winde ist bis auf ein paar Kleinigkeiten fertig.

[Bowster]

Wow, alle Achtung, da hast Du ja mit viel Liebe zum Detail gearbeitet.

[schnabelkanne]

Servus, kann nur sagen wunderschön verarbeitet, elegantes Design von der Technik versteh ich nichts.
Bin schon gespannt die Armbrust dazu zu sehen.
lg Thomas
