Moin,
ich finde diesen Bogen hier von der Form her so wunderschön, dass ich ihn nachbauen will. Das Projekt wird parallel zum Osmanen v.2.0 laufen. Das Original befindet sich in Kassel im Museum. Vielleicht ergibt sich mal die Gelegenheit, ihn live und in Farbe zu sehen.

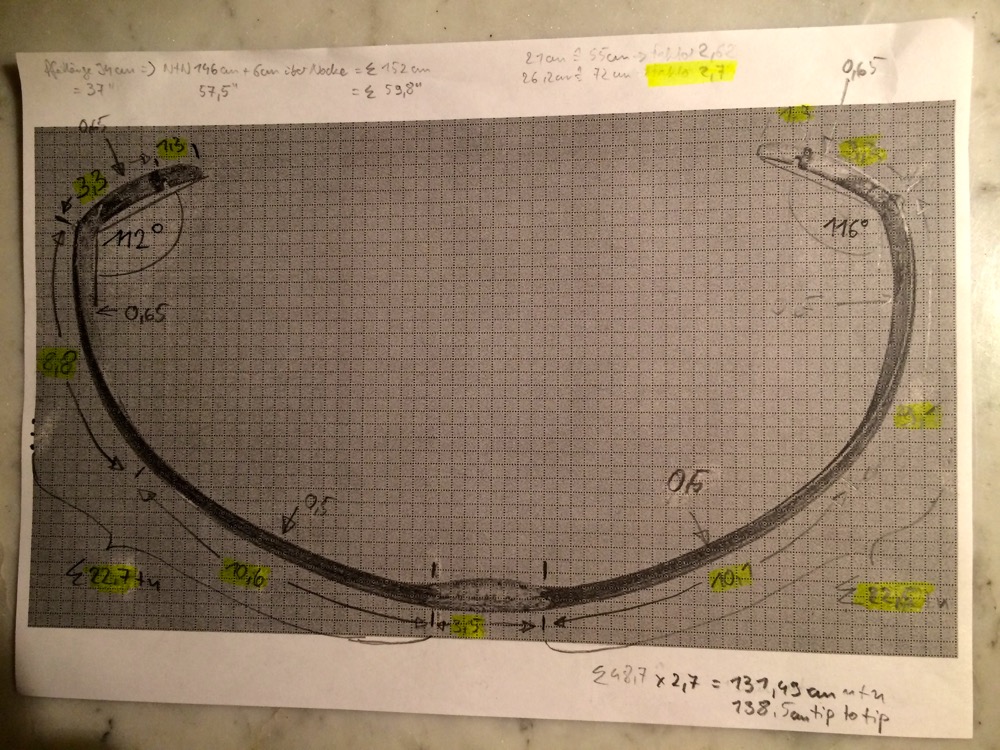

Aus der "Längenangabe" des Museums (sie haben anscheinend das Lineal einfach quer über den Bogen drübergelegt) konnte ich die Proportionen ableiten. Mit einem ausgeliehenen Beamer habe ich das Bild an eine Pinnwand geworfen und so lange skaliert, bis es genau hinkam. Dann auf ein großes Stück Papier übertragen.
Und dann konnte es auch schon an die Biegeform gehen - oder besser gesagt, zwei Biegeformen: eine für die Wurfarme und dann nochmal für die stark gewinkelten Tips, die eingespleisst werden. Ich habe in die späteren biegenden Bereiche etwas mehr Reflex eingearbeitet, als der Originalbogen hergibt.
Grüße
Arry
PS: Große Freude, mal endlich wieder was zu basteln!
Edit: Ich habe den Titel geändert. Ein Krimtatare ist was anderes!
LG,
Jo
ich finde diesen Bogen hier von der Form her so wunderschön, dass ich ihn nachbauen will. Das Projekt wird parallel zum Osmanen v.2.0 laufen. Das Original befindet sich in Kassel im Museum. Vielleicht ergibt sich mal die Gelegenheit, ihn live und in Farbe zu sehen.
Aus der "Längenangabe" des Museums (sie haben anscheinend das Lineal einfach quer über den Bogen drübergelegt) konnte ich die Proportionen ableiten. Mit einem ausgeliehenen Beamer habe ich das Bild an eine Pinnwand geworfen und so lange skaliert, bis es genau hinkam. Dann auf ein großes Stück Papier übertragen.
Und dann konnte es auch schon an die Biegeform gehen - oder besser gesagt, zwei Biegeformen: eine für die Wurfarme und dann nochmal für die stark gewinkelten Tips, die eingespleisst werden. Ich habe in die späteren biegenden Bereiche etwas mehr Reflex eingearbeitet, als der Originalbogen hergibt.
Grüße
Arry
PS: Große Freude, mal endlich wieder was zu basteln!
Edit: Ich habe den Titel geändert. Ein Krimtatare ist was anderes!
LG,
Jo
Wenn ich groß bin, will ich ne richtige Werkstatt.
Re: Krimtatare in spe, v.1.0
ein neues Arry Projekt... super! viel Erfolg! und danke fürs Miterleben lassen!
liebe Grüße benzi
liebe Grüße benzi
"Du hast den Verstand verloren, weißt Du das?" "Dafür hab ich ein Leben lang üben müssen"
(Peaceful Warrior, Film)
(Peaceful Warrior, Film)
Re: Krimtatare in spe, v.1.0
Ja dann mal viel Erfolg, Jarek!
Das klingt nach einem tollen Projekt. Die tatarischen Bogenformen haben eine wirklich schöne Kurvenführung, und genau dieser ist mir auch schon als schönes Exemplar ins Auge gefallen, als ich ihn im Museum im Schloss Friedrichstein gesehen habe. Verdammplang her...
Nur kurz eine Korinthigkeit: Die "Turcica" ist in Bad Wildungen. Und das Schlossmuseum gehört trotzdem zum "Museum Kassel." Nicht, dass du ins Schloss Wilhelmshöhe fährst und dann dort enttäuscht auf die Rembrandts schaust.
Das klingt nach einem tollen Projekt. Die tatarischen Bogenformen haben eine wirklich schöne Kurvenführung, und genau dieser ist mir auch schon als schönes Exemplar ins Auge gefallen, als ich ihn im Museum im Schloss Friedrichstein gesehen habe. Verdammplang her...
Nur kurz eine Korinthigkeit: Die "Turcica" ist in Bad Wildungen. Und das Schlossmuseum gehört trotzdem zum "Museum Kassel." Nicht, dass du ins Schloss Wilhelmshöhe fährst und dann dort enttäuscht auf die Rembrandts schaust.
Ich schreibe ohne Autokorrektur lesenswerter. Du etwa auch?
.مع سلامة في أمان السهم و القوس
.مع سلامة في أمان السهم و القوس
Re: Krimtatare in spe, v.1.0
Ach, wird das wieder so ein Jahrzehnte-Projekt?
Wenn ja find ichs klasse, dieses Mal von Anfang an dabei zu sein
Gruß
Benedikt
Wenn ja find ichs klasse, dieses Mal von Anfang an dabei zu sein
Gruß
Benedikt
A dream is not reality, but who is to say which is which?
- SchmidBogen
- Hero Member
- Beiträge: 1106
- Registriert: 09.02.2014, 01:29
Re: Krimtatare in spe, v.1.0
was für eine Ehre diesmal von Anfang an dabei sein zu dürfen. ich freu mich total drauf, den Bau miterleben zu dürfen.
Alles Gute und viel Erfolg Arry.
Gruss
Rainer
Alles Gute und viel Erfolg Arry.
Gruss
Rainer
- Tradition trifft Moderne -
Re: Krimtataren-Bogen in spe, v.1.0
Hallo Arry,
ich hab dein letztes Projekt den Osmanen über die Jahre gespannt verfolgt.
Ich bin mir sicher, dass die Entstehung des Krimtataren Bogen auch wieder sehr interessant wird, begleitet von Höhen und Tiefen.
Viel Erfolg!
Martin
ich hab dein letztes Projekt den Osmanen über die Jahre gespannt verfolgt.
Ich bin mir sicher, dass die Entstehung des Krimtataren Bogen auch wieder sehr interessant wird, begleitet von Höhen und Tiefen.
Viel Erfolg!
Martin
Re: Krimtataren-Bogen in spe, v.1.0
Moinsen,

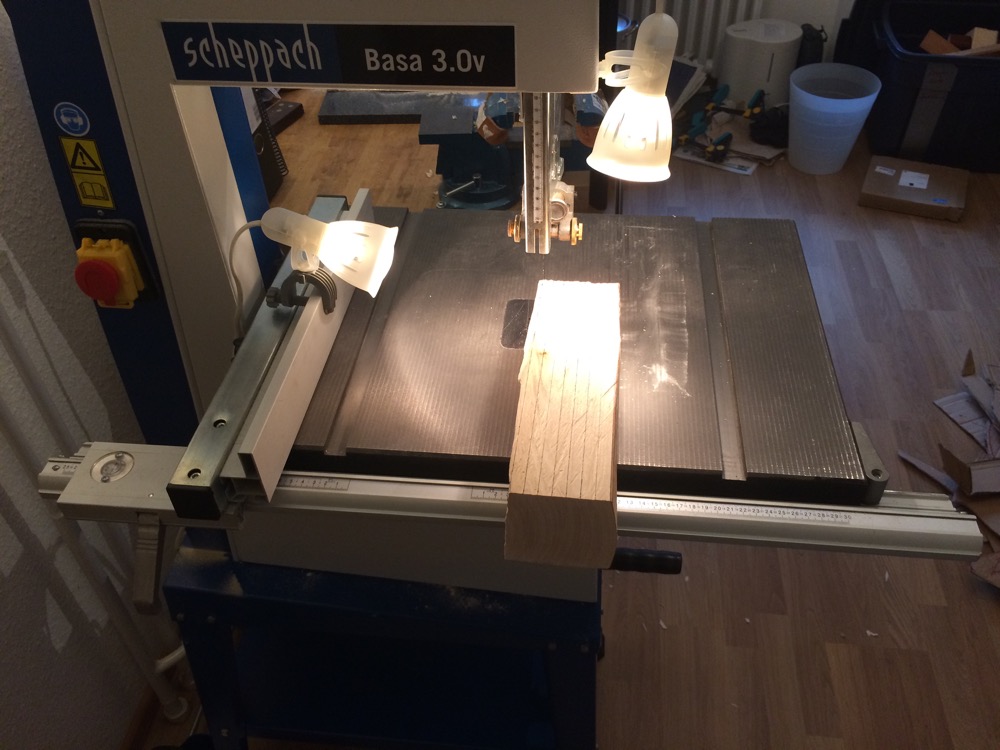

heute habe ich das Holz für die Tips gesägt. Es sind 8mm dicke/dünne Plättchen, die in den nächsten Arbeitsschritten noch gewässert, gekocht, auf Form gebogen und dann aufeinander laminiert werden müssen.
Ich gehe diesen etwas aufwendigen Weg, weil der Bogen einen wirklich knackigen Radius zwischen Kasan und Tips aufweist. Dickere Holzlatten würden den beim Biegen, denke ich, nicht mitmachen.
Die fertigen Tips werden dann in die Wurfarme eingespleisst.
heute habe ich das Holz für die Tips gesägt. Es sind 8mm dicke/dünne Plättchen, die in den nächsten Arbeitsschritten noch gewässert, gekocht, auf Form gebogen und dann aufeinander laminiert werden müssen.
Ich gehe diesen etwas aufwendigen Weg, weil der Bogen einen wirklich knackigen Radius zwischen Kasan und Tips aufweist. Dickere Holzlatten würden den beim Biegen, denke ich, nicht mitmachen.
Die fertigen Tips werden dann in die Wurfarme eingespleisst.
Wenn ich groß bin, will ich ne richtige Werkstatt.
Re: Krimtataren-Bogen in spe, v.1.0

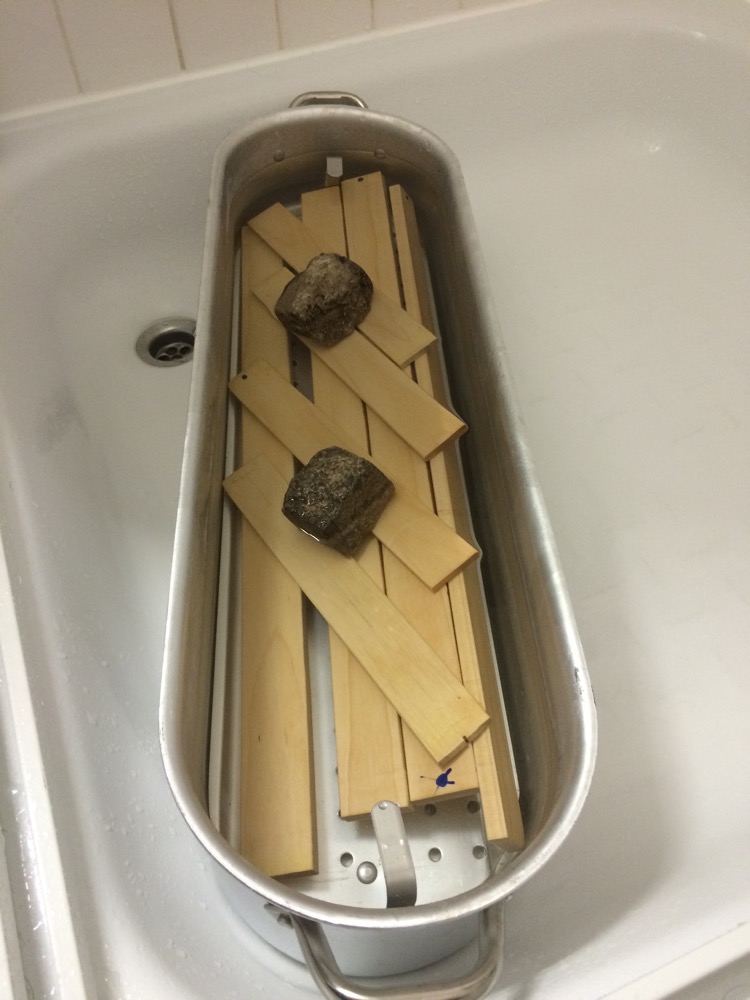

Hier noch die langen Latten für die Wurfarme und das verdiente Bad zum Schluss. Da können sie jetzt knapp 10 Tage drin rumschwimmen.
Als Reserve habe ich noch drei Plättchen für die Tip-Laminate und eine längere Latte, die als Wurfarm durchgehen könnte.
Worüber ich mir noch keine Gedanken gemacht habe, ist der Griff. Da der einigermaßen gerade ist, dann aber gleich in Reflex übergeht, müsste ich hier wohl auch nochmal auf einer Biegeform rumdenken...
Als Reserve habe ich noch drei Plättchen für die Tip-Laminate und eine längere Latte, die als Wurfarm durchgehen könnte.
Worüber ich mir noch keine Gedanken gemacht habe, ist der Griff. Da der einigermaßen gerade ist, dann aber gleich in Reflex übergeht, müsste ich hier wohl auch nochmal auf einer Biegeform rumdenken...
Wenn ich groß bin, will ich ne richtige Werkstatt.
Re: Krimtataren-Bogen in spe, v.1.0

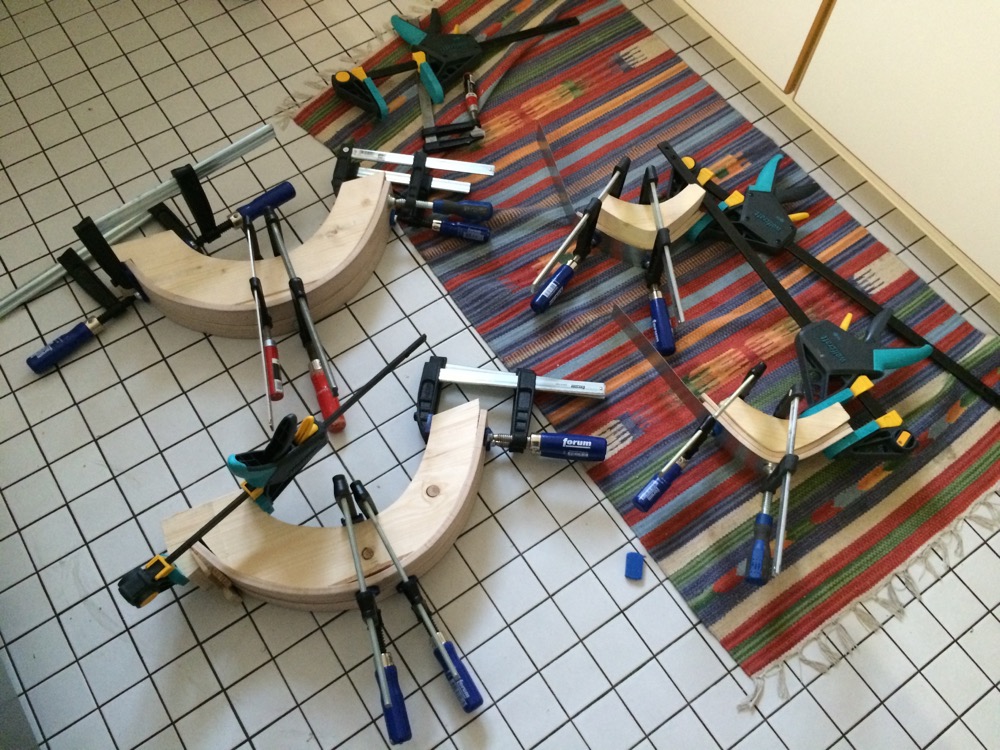

Heute Koch- und Biegetag! Zu 85% erfolgreich, denke ich.
Die dünnen Latten für die Tips habe ich jeweils zu zweit gebogen. Der Gedanke war: Dann passen sie hinterher auch gut aufeinander und das aufeinander Leimen fällt leichter. Die unteren haben aber jeweils Brüche erlitten - wie schwer, das erweist sich dann in zwei, drei Wochen. Hoffe, dass es sich mit Hautleim stabilisieren lässt. Angesichts dieser Schwierigkeiten frage ich mich, ob die Tips des Originals nicht vielleicht aus natürlich krumm gewachsenem Holz gemacht wurden.
Jetzt ist erstmal wieder Wartezeit angesagt, bis sich das Holz an seine neue Form gewöhnt hat. In der Zeit kann ich mal über das Griffstück nachdenken.
Die dünnen Latten für die Tips habe ich jeweils zu zweit gebogen. Der Gedanke war: Dann passen sie hinterher auch gut aufeinander und das aufeinander Leimen fällt leichter. Die unteren haben aber jeweils Brüche erlitten - wie schwer, das erweist sich dann in zwei, drei Wochen. Hoffe, dass es sich mit Hautleim stabilisieren lässt. Angesichts dieser Schwierigkeiten frage ich mich, ob die Tips des Originals nicht vielleicht aus natürlich krumm gewachsenem Holz gemacht wurden.
Jetzt ist erstmal wieder Wartezeit angesagt, bis sich das Holz an seine neue Form gewöhnt hat. In der Zeit kann ich mal über das Griffstück nachdenken.
Wenn ich groß bin, will ich ne richtige Werkstatt.
- Schattenschmied
- Newbie
- Beiträge: 34
- Registriert: 16.05.2013, 17:14
Re: Krimtataren-Bogen in spe, v.1.0
Das Wasser sieht ein wenig so aus als hättest du etwas Lignin ausgekocht .
Aber wie schon bei deinem vorherigen Projekt sehr interessant und schön dokumentiert.
LG, Schattenschmeid
Aber wie schon bei deinem vorherigen Projekt sehr interessant und schön dokumentiert.
LG, Schattenschmeid
Re: Krimtataren-Bogen in spe, v.1.0
Die Wurfarme sind von den Formen runter und können jetzt schön durchtrocknen.
Wenn ich groß bin, will ich ne richtige Werkstatt.
Re: Krimtataren-Bogen in spe, v.1.0
Mise en Place is nur was für Feiglinge...
Beim Bogenbau jedoch von Vorteil
lg Tom Tom
Beim Bogenbau jedoch von Vorteil
lg Tom Tom
Zeit ist eine durchaus relative Angelegenheit
Re: Krimtataren-Bogen in spe, v.1.0
Joa, aber wenn's hektisch wird, hilft der Mut nicht beim Suchen
Hier das Material für den Kern mal beisammen.
Hier das Material für den Kern mal beisammen.
Wenn ich groß bin, will ich ne richtige Werkstatt.
Re: Krimtataren-Bogen in spe, v.1.0
Nach etwas Überlegen habe ich dieses etwas kurze Griffstück vom letzten Bild umgewidmet und für einen weiteren Osmanen-Kern verwendet Wird ganz ähnliche Maße und Form haben wie der Erstversuch, aber (so der Vorsatz) mit schlankeren Kasans und Tips.
Die Umwidmung wurde auch deswegen möglich, weil mich Bowster dankenswerter Weise mit einigen perfekten Stücken Hartriegel für dieses Projekt hier versorgt hat und damit auf einmal Alternativen vorlagen. Einer davon hatte diesen eingebauten Reflex (siehe hinten rechts):
Hier getrocknet (einige Runden Mikrowelle plus ein, zwei Wochen an einem warmen Ort, bis es kein Gewicht mehr verlor) und weiter bearbeitet:
Das Stück ist gute 35cm lang, damit dürften die Spleisse locker ausreichen. Allerdings sollte, denke ich, der Markkanal nicht in den Spleiss fallen. Insofern kann ich an den Spitzen des Griffstückes nicht die komplette Höhe nutzen. (ich hoffe, man versteht, was ich meine).
Die Umwidmung wurde auch deswegen möglich, weil mich Bowster dankenswerter Weise mit einigen perfekten Stücken Hartriegel für dieses Projekt hier versorgt hat und damit auf einmal Alternativen vorlagen. Einer davon hatte diesen eingebauten Reflex (siehe hinten rechts):
Hier getrocknet (einige Runden Mikrowelle plus ein, zwei Wochen an einem warmen Ort, bis es kein Gewicht mehr verlor) und weiter bearbeitet:
Das Stück ist gute 35cm lang, damit dürften die Spleisse locker ausreichen. Allerdings sollte, denke ich, der Markkanal nicht in den Spleiss fallen. Insofern kann ich an den Spitzen des Griffstückes nicht die komplette Höhe nutzen. (ich hoffe, man versteht, was ich meine).
