Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 15:54
von Blacksmith77K
Hatte heute frei und dachte mir, ich gebe euch eine Bauanleitung für einen Standart Eiben-ELB.

Standart ELB ist ein 6footer (183cm Kerbe zu Kerbe) mit 29" Auszug.

Was brauchen wir?

-Eibenstave, folglich 6Fuß (183cm) lang.
-Bleistift, Zollstock, Ziehmesser, Raspel, Ziehblech... und der Bequemlichkeit wegen eine Bandsäge.
-logischerweise können auch Hardcore'ler den Bogen aus dem Holz beißen, wichtig sind jedoch die Maße und die Vorgehensweise. ;D

Los geht's:
6Fuß lange, 6 Jahre gelagerte Eibe mit zu dickem Splint. Gut so, denn durch die lange Lagerung sind die äusseren Splintringe knackhart, spröde und müssen runter.
6Fuß lange, 6 Jahre gelagerte Eibe mit zu dickem Splint. Gut so, denn durch die lange Lagerung sind die äusseren Splintringe knackhart, spröde und müssen runter.

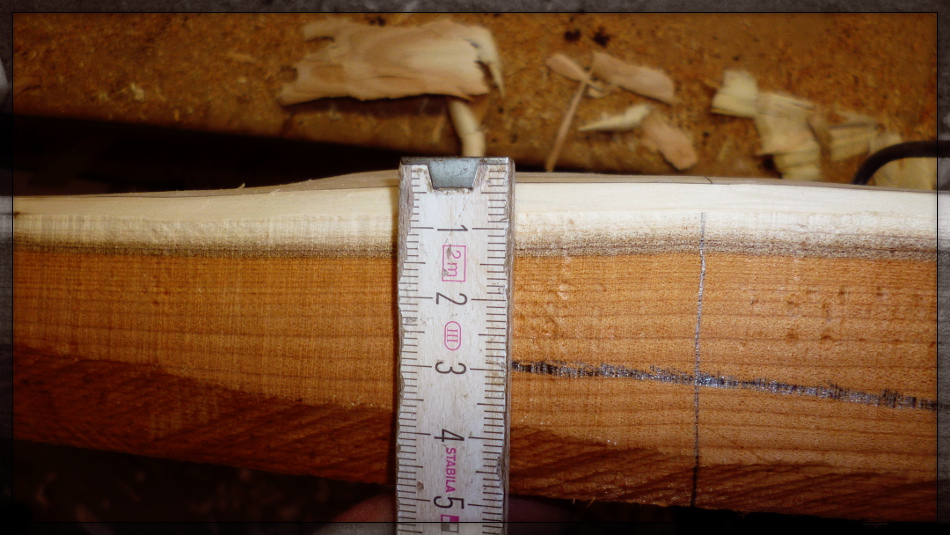

Ausgewählt und angezeichnet. 6-8mm sind super
Ausgewählt und angezeichnet. 6-8mm sind super
Jetzt an einem Ende begonnen und gute 30cm Freigeschnitten. Darauf achten, dass man 1 Ring ÜBER dem gewünschten Ring bleibt.
Jetzt an einem Ende begonnen und gute 30cm Freigeschnitten. Darauf achten, dass man 1 Ring ÜBER dem gewünschten Ring bleibt.
Kräftiger Spätholzanteil, kann man gut hier sehen.
Kräftiger Spätholzanteil, kann man gut hier sehen.

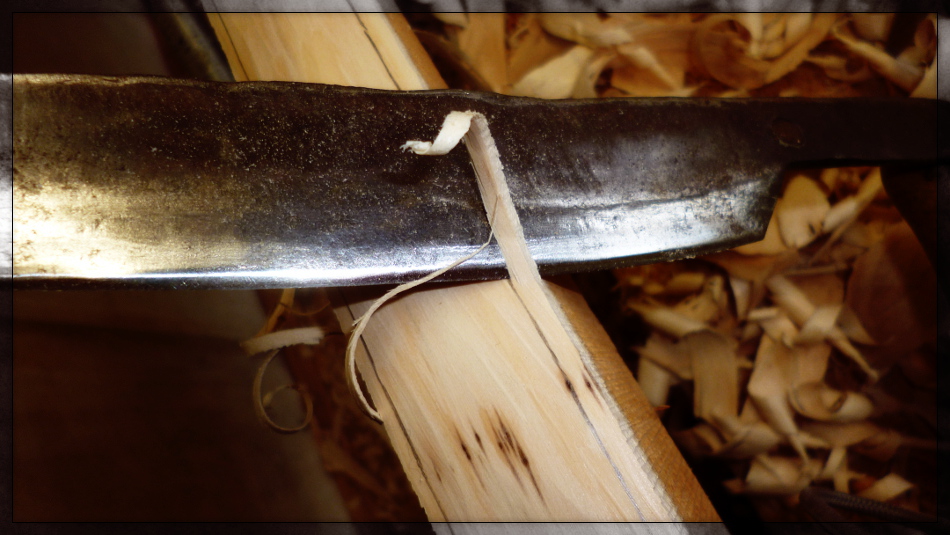

Jetzt eine enorme Arbeitsersparniss: Stave umdrehen und den restlichen Splint GEGEN die Schnittrichtung abhebeln.
Jetzt eine enorme Arbeitsersparniss: Stave umdrehen und den restlichen Splint GEGEN die Schnittrichtung abhebeln.
Hier nochmal der versprödete Splint. Der dunkle Anteil ist kacke, bricht wie versteinerter Bisquit und MUSS weg.
Hier nochmal der versprödete Splint. Der dunkle Anteil ist kacke, bricht wie versteinerter Bisquit und MUSS weg.
Hebel- hebel- schnitz... sollte nach ein paar Minuten etwa so aussehen.
Hebel- hebel- schnitz... sollte nach ein paar Minuten etwa so aussehen.
Macht schonmal einen frischen Eindruck. Der dunkle Splintanteil ist weg, die unteren hellen Ringe schneiden sich 'cremig' was auch so sein soll.
Macht schonmal einen frischen Eindruck. Der dunkle Splintanteil ist weg, die unteren hellen Ringe schneiden sich 'cremig' was auch so sein soll.
...

Re: Bauanleitung für einen Standart Eibe-ELB '6footer'

Verfasst: 25.11.2013, 15:54
von Blacksmith77K
...weiter im Text:
Mitte Stave markieren, dann überlegen wo oben und unten sein soll, demnach 70mm nach UNTEN und 30mm nach OBEN anzeichnen. Das wird der 'Festhaltebereich'. Von diesem Bereich wieder 155mm anzeichnen. Jeweils an den oberen wie auch an den unteren Wurfarm. Das hält den Bogen nachher kräftig im Mittenbereich und verhindert übermäßige Biegung in Bogenmitte.
Mitte Stave markieren, dann überlegen wo oben und unten sein soll, demnach 70mm nach UNTEN und 30mm nach OBEN anzeichnen. Das wird der 'Festhaltebereich'. Von diesem Bereich wieder 155mm anzeichnen. Jeweils an den oberen wie auch an den unteren Wurfarm. Das hält den Bogen nachher kräftig im Mittenbereich und verhindert übermäßige Biegung in Bogenmitte.
Dann eine Schnur über den Bogen und die Mittellinie anzeichnen. Wichtig hier der Mittenbereich und die Wurfarmenden.
Dann eine Schnur über den Bogen und die Mittellinie anzeichnen. Wichtig hier der Mittenbereich und die Wurfarmenden.
Dann den Bogen im Mittenbereich auf 36mm anlegen. 18mm links sowie rechts der Mitte.
Dann den Bogen im Mittenbereich auf 36mm anlegen. 18mm links sowie rechts der Mitte.
Die angezeichneten Stellen miteinander verbinden. Ist wie malen nach Zahlen. :D
Die angezeichneten Stellen miteinander verbinden. Ist wie malen nach Zahlen. :D
Muss dann so aussehen!
Muss dann so aussehen!
Die Wurfarmenden werden "WICHTIG" auf 20mm Breite angelegt. Net fragen, einfach so machen.
Die Wurfarmenden werden "WICHTIG" auf 20mm Breite angelegt. Net fragen, einfach so machen.
Dann den Mittenbereich mit den Markierungen der WA Enden verbinden. Richtlatte, gerader Karton, Laminatsteifen, völlig Wurst. Wichtig ist: Mittenbereich 36mm zulaufend auf 20mm an den Bogenenden.
Dann den Mittenbereich mit den Markierungen der WA Enden verbinden. Richtlatte, gerader Karton, Laminatsteifen, völlig Wurst. Wichtig ist: Mittenbereich 36mm zulaufend auf 20mm an den Bogenenden.
Dann ab zur Bandsäge und ausschneiden. Für die Hardcore'ler: Mahlzeit!
Dann ab zur Bandsäge und ausschneiden. Für die Hardcore'ler: Mahlzeit!
Sieht dann entsprechend wie das hier aus.
Sieht dann entsprechend wie das hier aus.
...

Re: Bauanleitung für einen Standart Eibe-ELB '6footer'

Verfasst: 25.11.2013, 15:54
von Blacksmith77K
...was jetzt?
Die auf dem Bogenrücken sichtbare Markierung auf die Seite übertragen, dann den zusätzlich stehengelassenen Splintring entfernen. Sodass man den Ring am Rücken hat, den man auch tatsächlich nutzen will.
Die auf dem Bogenrücken sichtbare Markierung auf die Seite übertragen, dann den zusätzlich stehengelassenen Splintring entfernen. Sodass man den Ring am Rücken hat, den man auch tatsächlich nutzen will.
Hat man das erledigt, kommt was wichtiges: Kanten brechen. Nicht wörtlich nehmen, sondern etwa 5mm am Rand des Rückens anzeichnen und wie folgt schräg wegschneiden.
Hat man das erledigt, kommt was wichtiges: Kanten brechen. Nicht wörtlich nehmen, sondern etwa 5mm am Rand des Rückens anzeichnen und wie folgt schräg wegschneiden.
Also so hier: schräg wegschneiden. Nimmt die Spannung aus den Kanten.
Also so hier: schräg wegschneiden. Nimmt die Spannung aus den Kanten.
Sieht dann wahrscheinlich so aus:
Sieht dann wahrscheinlich so aus:
Jetzt an der 30mm Linie, sowie an der 70mm Linie des 'Festhaltebereiches' eine Wurfarmtiefe von 28mm anzeichnen.
Jetzt an der 30mm Linie, sowie an der 70mm Linie des 'Festhaltebereiches' eine Wurfarmtiefe von 28mm anzeichnen.
An den Wurfarmenden 13mm anzeichnen.
An den Wurfarmenden 13mm anzeichnen.
Dann den 28mm Punkt im Festhaltebereich mit dem 13mm Punkt der Wurfarmenden verbinden. Entweder freihand, wenn man sich in der Lage fühlt, oder erst den Wurfarm auf Karton zeichnen, ein 10cm Schnitte aufteilen und Maße übertragen. Bleicht euch überlassen. Sollte aber weitestgehen linear bleiben.
Dann den 28mm Punkt im Festhaltebereich mit dem 13mm Punkt der Wurfarmenden verbinden. Entweder freihand, wenn man sich in der Lage fühlt, oder erst den Wurfarm auf Karton zeichnen, ein 10cm Schnitte aufteilen und Maße übertragen. Bleicht euch überlassen. Sollte aber weitestgehen linear bleiben.
Ab zur Bandsäge und ausschneiden. Hardcore'ler: Mahlzeit. :D
Ab zur Bandsäge und ausschneiden. Hardcore'ler: Mahlzeit. :D
Kleine Ekelstelle im Griffbereich, stört mich net.
Kleine Ekelstelle im Griffbereich, stört mich net.
Da man ja gerade an der Bandsäge ist, sollte man den durch das Sägen 4-eckigen Bauch an den Kanten brechen. Vorsichtig an der Bandsäge vorbei, sieht dann so aus.
Da man ja gerade an der Bandsäge ist, sollte man den durch das Sägen 4-eckigen Bauch an den Kanten brechen. Vorsichtig an der Bandsäge vorbei, sieht dann so aus.
...

Re: Bauanleitung für einen Standart Eibe-ELB '6footer'

Verfasst: 25.11.2013, 15:54
von Blacksmith77K
weiter gehts:
An der Stelle hier Mut zur Tat: Den Bandgesägten Stave mit abgeschrägten Kanten an Rücken und Bauch auf Standhöhe durchdrücken. Knackt hier der Bogen, ist das Holz Müll und wäre später sowieso gebrochen.
An der Stelle hier Mut zur Tat: Den Bandgesägten Stave mit abgeschrägten Kanten an Rücken und Bauch auf Standhöhe durchdrücken. Knackt hier der Bogen, ist das Holz Müll und wäre später sowieso gebrochen.

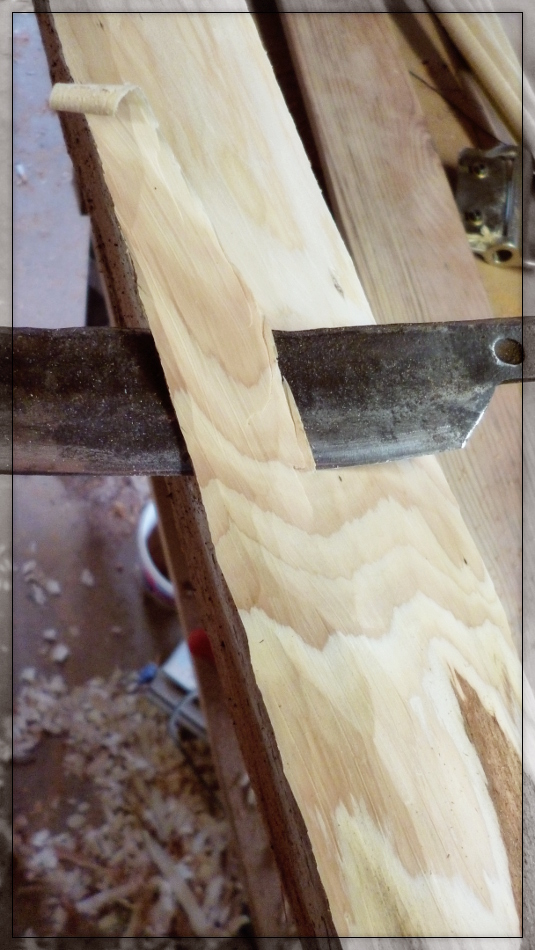

Jetzt das Ziehmesser raus und den Bauch gerundet. Schön rund das Ganze, vorsichtig mit Gefühl.
Jetzt das Ziehmesser raus und den Bauch gerundet. Schön rund das Ganze, vorsichtig mit Gefühl.
Glänzen eure Schnittkanten wie hier auf dem Bild, dann ist das gut! ;)
Glänzen eure Schnittkanten wie hier auf dem Bild, dann ist das gut! ;)
Jetzt die Raspel raus und die Schnittkanten vom Ziehmesser nochmals gerundet.
Jetzt die Raspel raus und die Schnittkanten vom Ziehmesser nochmals gerundet.
sollte dann etwa dem hier Nahe kommen.
sollte dann etwa dem hier Nahe kommen.
Hier die andere Seite.
Hier die andere Seite.
Jetzt ist es Zeit für's Zieh-Blech und den ganzen Bogen geglättet, bzw, von den Raspelspuren befreien.
Jetzt ist es Zeit für's Zieh-Blech und den ganzen Bogen geglättet, bzw, von den Raspelspuren befreien.
Nächster Schritt: 15cm vom Wurfarmende anzeichnen.
Nächster Schritt: 15cm vom Wurfarmende anzeichnen.
Von diesem Strich aus die Wurfarmenden auf 12mm verjüngen.
Von diesem Strich aus die Wurfarmenden auf 12mm verjüngen.
...

Re: Bauanleitung für einen Standart Eibe-ELB '6footer'

Verfasst: 25.11.2013, 15:54
von Blacksmith77K
...
Hier auch mit der Bandsäge geschnitten. Manchmal sind Stave-Enden so trocken, dass die unter dem Ziehmesser einreißen. Von daher Bandsäge oder Raspel empfehlenswert.
Hier auch mit der Bandsäge geschnitten. Manchmal sind Stave-Enden so trocken, dass die unter dem Ziehmesser einreißen. Von daher Bandsäge oder Raspel empfehlenswert.
Die Wurfarmenden runden. Also richtig rund mit 12mm Durchmesser.
Die Wurfarmenden runden. Also richtig rund mit 12mm Durchmesser.
Nicht rumhackeln, sondern schön fließend auf 12mm rund verjüngen.
Nicht rumhackeln, sondern schön fließend auf 12mm rund verjüngen.

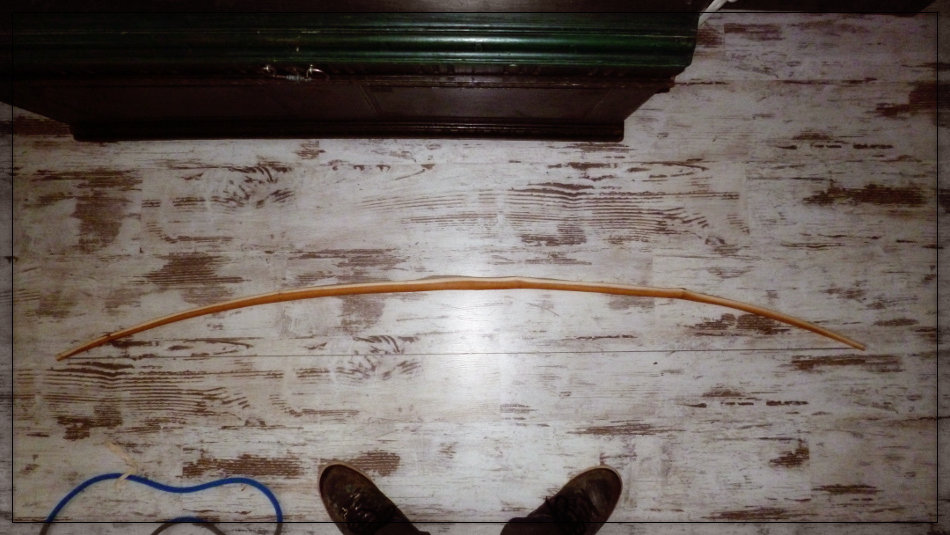

Der Bogen sollte inzwischen in etwa so aussehen:
Der Bogen sollte inzwischen in etwa so aussehen:
von rechts
von rechts
von links
von links
Da jetzt jeder ungeduldig wird, Sehnenkerben anzeichnen
Da jetzt jeder ungeduldig wird, Sehnenkerben anzeichnen
Mit so 'ner Fliesensäge geht das prima.
Mit so 'ner Fliesensäge geht das prima.
Dann passende Sehne gedrillt und den Bogen auf Standhöhe ausgespannt. Dass der Bogen Standhöhe vertägt, wissen wir schon seit dem groben Zuschnitt des Bogens. Hier in dem Fall stimmt weitestgehend alles und der Bogen bewährt sich auf dem Tillerstock mit 65#@29" ...sollte bei euch identisch sein.
Dann passende Sehne gedrillt und den Bogen auf Standhöhe ausgespannt. Dass der Bogen Standhöhe vertägt, wissen wir schon seit dem groben Zuschnitt des Bogens. Hier in dem Fall stimmt weitestgehend alles und der Bogen bewährt sich auf dem Tillerstock mit 65#@29" ...sollte bei euch identisch sein.

Sollte bei euch die Standhöhe irgendwie total verzogen wirken, können Qualitäts-Schwankungen im Holz selbst die Ursache sein. Diese natürlich dann erstmal korrigieren bevor ihr den Bogen auszieht. Stimmt aber alles wie hier, könnt ihr euch gedanken über Overlays, Hornnocken etc machen... 8)

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 17:15
von lonbow
Danke für die tolle Anleitung, Blacky!
Das ist gerade absolut perfekt, da ich mir auch einen Eiben-Elb bauen möchte!
Ganz großes Kino!

viele Grüße,
David

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 17:23
von acker
Hallo,
Ja, sehr schön ! :)
Danke für die Mühe , nun auch im How to zu finden die Anleitung .
Gruß acker

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 17:59
von Spanmacher
Dem ausgesprochen berechtigten Dank schließe ich mich von Herzen an. Es ist wirklich schön, dass Du Deine Erkenntnisse und Erfahrungen mit uns teilst.

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 18:27
von Benedikt
Danke für die tolle Anleitung! Man muss schon sagen, dass es ein bisschen so rüberkommt, als würdest du einen ELB mal eben in der Mittagspause schnitzen:D
Gruß Benedikt

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 18:30
von Ivor Thoralfson
Wunderbare Anleitung. Da gibt es nix hinzu zu fügen.
Für mich persönlich etwas viel Bandsäge, aber das ist geschmackssache. ;)
Danke fpür die super Anleitung! ;D

lg Ivor

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 18:34
von Snikers
Sehr Interessante Anleitung, vielen Dank dafür.

@ Benedikt: Ich wette Blacky schnitzt einen ELB in der Mittagspause ;D

Viele Grüße
Andreas

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 18:37
von Benedikt
@Snikers: Und in der Kaffeepause dreht er dann die Sehne ;D
Gruß Benedikt

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 18:52
von Inopel
Ach da schau her die Blackymanufaktur hat heut tag der offenen Tür und zeigt uns wie dort die ELB`s in Serie produziert werden. ;D ;D ;D

Sehr schön gemacht von dir Michael und somit mehr als berechtigt im > How to < wiederzufinden

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 18:53
von tigama
Benedikt hat geschrieben:Danke für die tolle Anleitung! Man muss schon sagen, dass es ein bisschen so rüberkommt, als würdest du einen ELB mal eben in der Mittagspause schnitzen:D
Gruß Benedikt

Erfahrung, Erfahrung und nochmal Erfahrung :-)

Re: Bauanleitung für einen Standard Eibe-ELB '6footer'

Verfasst: 25.11.2013, 19:09
von Braunbär
Hey Blacksmith!

Beobachte Deine Kommentare schon länger! Super Anleitung. Danke dafür!!

Ein Neuling...
