Mein zweiter selbst gebauter Bogen - Überlastet?

[Chirurg]

Gute Idee Benzi! Wenn man den Selfbow Charakter erhalten möchte, könnte man auch die Bogenenden mittig vertikal 5cm einsägen und ein Ulmenplättchen mit stehenden Jahresringen einkleben. LG Stephan

[chak]

NIE die Sehnenkerbe in den Bogenrücken eines Selfbows schneiden.

Macht total sinn, danke für den Hinweis! Wie würde man das normalerweise tun? Mir fallen entweder Tipoverlays ein, was bei einem Bogen mit stark gewölbtem Rücken eher schwierig sein wird (oder?), oder die Sehnenkerben seitlich schneiden, gibts sonst noch alternativen?

Spann den Bogen mal auf 16cm auf und dann geht das Tillern weiter.

Du meinst den Bogen mit 16cm Standhöhe spannen? Bei meinen letzten Fotos hatte ich ihn auf 13cm Standhöhe, ändert das nochmal was am Tiller wenn ich auf 16cm gehe?

Tja nun ist die Nocke aber so drin und sieht geil aus..

danke!

Ich würde sie mit Horn Plättchen verstärken

Die Nocke seitlich abschrägen und dann seitlich Horn aufleimen, oder wie geht man da vor? Das dann mit Epoxy?

könnte man auch die Bogenenden mittig vertikal 5cm einsägen und ein Ulmenplättchen mit stehenden Jahresringen einkleben

Mit vertikal meinst du von Rücken zu Bauch einsägen vermute ich? Das würde vermutlich auch mit einem Hornplätchen gehen? Und das mit Epoxy?

Mein Bogen hat ja N2N 183cm, er würde es also auch noch verkraften wenn ich die Nocken nochmal absäge und ganz neu anlege.

Ich habe ihn jetzt wo ich mich dem was ich an Zuggewicht anstrebe nähere mal ein paar mal voll ausgezogen (nicht geschossen), dabei hat er deutlich Set bekommen, habe ich nicht erwartet. Ist das ein Zeichen dafür dass das Holz zu schwach für das Zuggewicht ist? Und was hat der Set langfristig für Negative Auswirkungen auf den Bogen?

Danke euch allen für eure Hilfe! Schönen Gruß

[Doughal]

Mir ist klar dass das keine Selfbows sind aber zur Inspiration taugt das Bild finde ich....

Und man hat direkt einen Flaschenöffner dabei

[benzi]

Ja, über den Flaschen Öffner wurde schon viel spekuliert... Man soll damit angeblich auf dem Boden liegende Pfeile vom Pferd aus aufnehmen können...
Ich denke dass bei beiden Varianten der Nock Verstärkung nicht unbedingt Epoxyd notwendig ist, weil die Belastung auf die Klebe Fuge deutlich geringer sein dürfte als bei einem Overlay... die Variante von Chirurg ist vermutlich einfacher zu realisieren und die Form Deiner schönen Nocken bleibt erhalten...

[fatz]

Ich denke dass bei beiden Varianten der Nock Verstärkung nicht unbedingt Epoxyd notwendig ist, weil die Belastung auf die Klebe Fuge deutlich geringer sein dürfte als bei einem Overlay...

Ist sie definitiv ganz und gar nicht. Nimm Epoxi

[MrCanister123]

Nimm Epoxi

Würde ich auch nehmen.. 1 x machen und dann richtig.
Dann bereust es ned in n paar Monaten wenns wieder abgeht

[benzi]

Ist sie definitiv ganz und gar nicht....

Magst Du es näher erklären!

[fatz]

Eine Overlayklebung wird je nachdem in welchem Winkel der Bogen angeschraegt ist, eigentlich nur marginal auf Scherung belastet sondern nur aufgedrueckt. Bei deiner Variante ist egal bei welchem Auszug immer der volle Wumps drauf
Edit: Den Seitenhieb dass man da durch Nachdenken auch selber draufkommen koennte hab ich mir gespart

[benzi]

Tja, andere kommen durch Nachdenken vllt zu anderen Ergebnissen ...
Für mein bescheidenes physikalisches Verständnis, verteilen sich die Kräfte bei diese Varianten auf Holz und Verstärkung.. Und zwar bei JEDEM Sehnen Winkel...
Und sie wurden deshalb, im Gegensatz zu Overlays, Jahrtausende lang so ausgeführt.. Während Overlays meines Wissens nach erst nach der Erfindung von Epoxyd ausgeführt wurden, ich lasse mich da aber gerne berichtigen

Zwei Nock Verstärkungen, beide mit Hautleim ausgeführt..

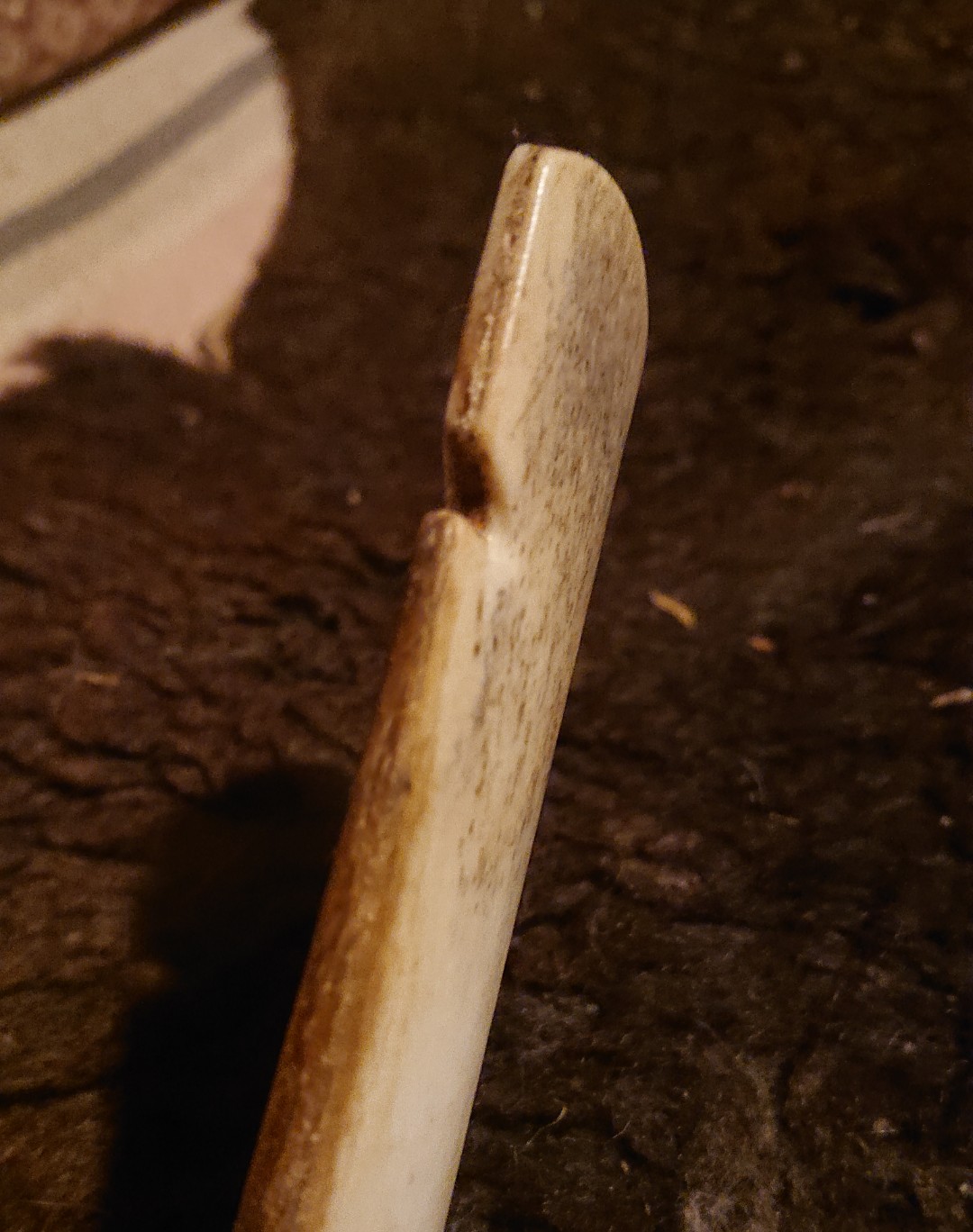

Knochenplatten auf hunnischem Bogen

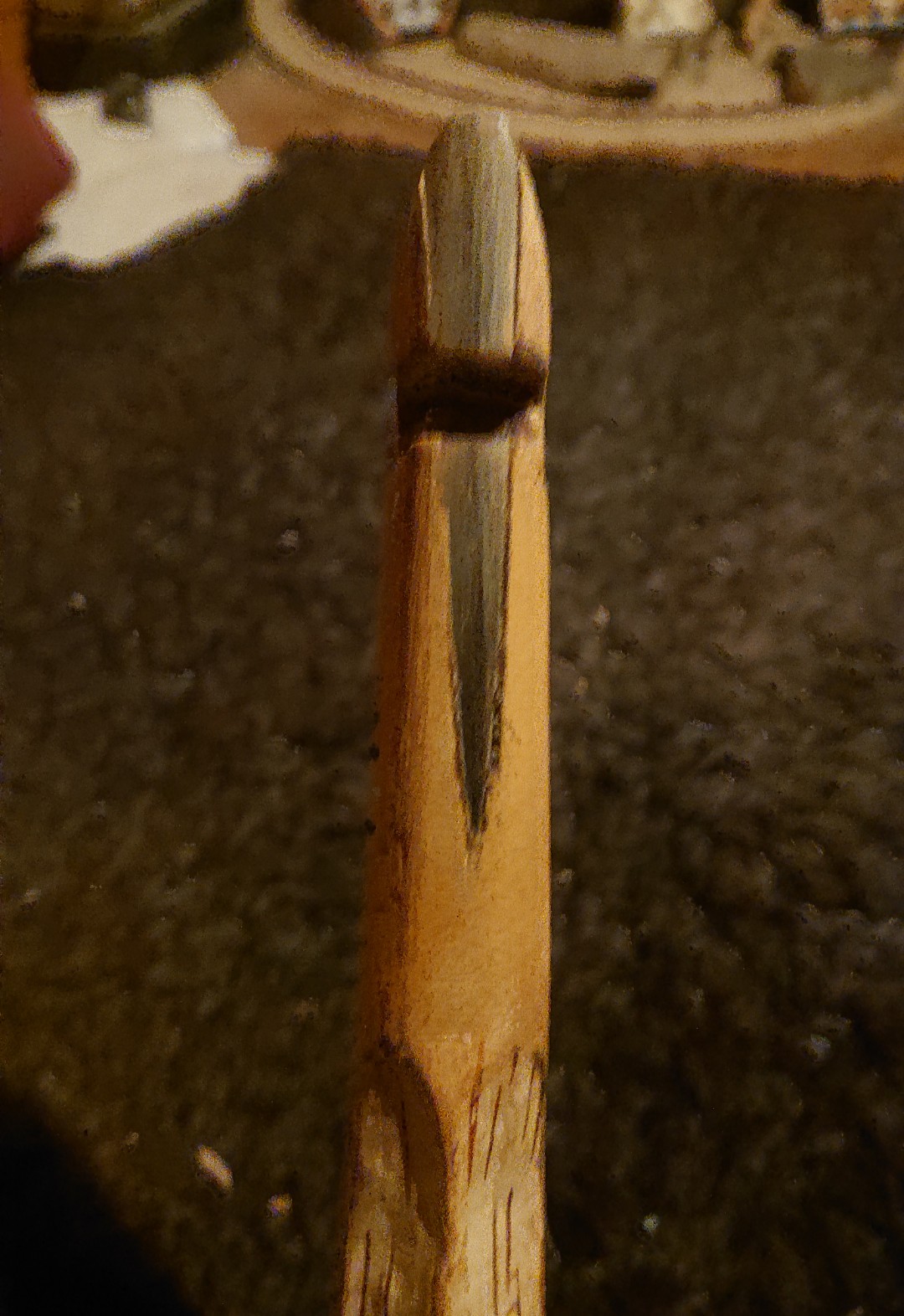

Hornkeil in mongolischem Bogen...

[TradArchery]

klar wurden die Bereiche früher nicht mit 2k geklebt..Aber wenn man jetzt die Möglichkeit hat es zu nehmen, warum sollte man es sein lassen?

[fatz]

Eben! Ausserdem heisst wenn was immer so gemacht wurde nur, dass es ausreichend ist oder es frueher nix besseres gegeben hat.

Ich hab aber uebrigens nur benzis Aussage zum Unterschied der Belastungen in Zweifel gezogen (Tue ich immer noch). Nicht, dass man sowas mit Hautleim kleben kann.

[benzi]

Naja, die Frage die sich daraus bzgl des Vergleichs der Belastung ergibt ist doch die, warum haben die Bogenbauer vor der Erfindung des Epoxyd keine Overlays ausgeführt?
Wie gesagt, wenn es das gibt, lasse ich mich da gerne berichtigen..

[fatz]

Braucht's ned. Es reicht, dass etwas anderes auch tut. Siehe oben. Nocken an der Seite haben wohl ganz prima funktioniert. Sogar bei Eibe. Siehe Herrn Junkmanns.

Deine "Beweise" sind echt anstengend. Wenn man deine Verstaerkungen mit Hautleim kleben kann, dann ein Overlay, das von der Sehne fast nur aufgepresst wird dreimal. Dass es nicht gemacht wurde beweist gar nix.

Zur Physik schreib ich noch was, wenn's jemand anders auch interessiert.

[fatz]

Nochwas:

Wie gesagt, wenn es das gibt, lasse ich mich da gerne berichtigen..

Das Fehlen von Beweisen ist nicht das Gleiche wie der Beweis des Fehlens. Deine Grundbehauptung traegt also schon mal nicht...

[benzi]

Zur Physik schreib ich noch was, wenn's jemand anders auch interessiert.

Meinem physikalischen Verständnis nach ist die Belastung auf die Klebe Fuge nur bei einer einzigen Stellung bei einem Overlay geringer und das ist bei einem Sehnen Winkel von 90°..drunter und drüber habe ich Scherkräfte die bei den beiden tradierten Bauweisen nicht auftreten...
