Hornbogenarmbrust

[Baumkirchner]

@ Werner

Die Nuss ist aus der Rose - dort ist dass Material relativ homogen.
Gelagert ist sie in einem Block aus Hirschgeweih.
Zu den Sehnen gibt es ein paar gute Anleitungen hier im Forum - weichklopfen, auffasern und leimen
Die Platten werden in Streifen geschnitten und dann ziegelmauerartig verleimt bsi die gewünschte Länge und Höhe erreicht ist (wird auch bei Richters Hornbogenarmbrust ganz gut beschreiben).
Steinbock hab ich zwar - wäre eigentlich "das" Material schlechthin allerdings teuer und dann kaum zu bekommen.
Fischleim oder Hautleim (letzterer packt das ganz gut). Auch beim Fischleim ist es so. dass er extrem teuer ist....
Spannvorgänge hat diese noch sehr wenige auf dem Buckel, da der Bogen immer noch trocknen muss.
Meine alten Stücke haben schon einige Hundert auf dem Buckel und machen kaum Probleme (bis auf gebrochene Holzleisten, die mit dem Horn verleimt wurden).

Gruß

Baumi

[Theudebald2]

@baumi

Danke für die ausführliche Erläuterung !
Nur den Block-Nussbrunnen kann ich mir noch nicht richtig
vorstellen sowie die Verzahnung und Dicke der einzelnen
Hornplatten.

Gruß Werner

[Baumkirchner]

@ Werner

Der Nussbrunnen besteht aus einem Stück Geweih, das auf den Nussdurchmesser ausgebohrt wird. Das Stückchen muss natürlich einen entsprechend großen Durchmesser haben
Die Hornstreifen sind unterschiedlich hoch und müssen Stück für Stück angepasste werden. Damit sie einen besseren Halt haben, werden die Klebeflächen "verzahnt". D.h. es werden mit einer Klinge oder einem Zahnhobel dreieckige Riefen reingeschabt (analog zu den Kompositbögen).

Gruß

Baumi

[Theudebald2]

@baumi

Da geb ich mich einfach mal zufrieden !
Ich komme demnächst an einen Harmuth wo dann vielleicht auch
noch einiges darüber zu finden ist.

Gruß Werner

[Theudebald2]

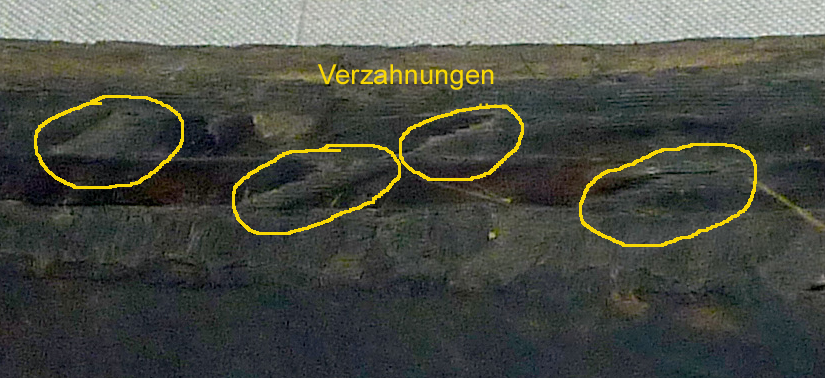

hab ich das richtig gesehen ?

auch so verzahnt - oder die breiten Flächen ?


Gruß Werner

[Baumkirchner]

@ Werner

nein nicht so sondern der Länge nach wir bei dem Hornbogen aus Erfurth zu sehen.

Da sind die flachen Streifen mit Längsriefen versehen, um die Klebefläche zu vergrößern.

Gruß

Baumi

[acker]

@Baumi : http://www.fletchers-corner.de/viewtopi ... 33#p237345



GRuß acker

[Theudebald2]

@Baumi

Da sind die flachen Streifen mit Längsriefen versehen, um die Klebefläche zu vergrößern.

Ja das verstehe ich ,aber auf dem Bild sieht es tatsächlich so aus als ob die Stöße
auch gezahnt wären,was ja auch rein gefühlmäßig Sinn machen würde.

Gruß Werner

[Baumkirchner]

@ Werner

Ich fürchte da täuscht du dich. Anbei ein Schnitt durch einen Hornbogen, an dem die Verzahnung der Streifen sehr schön zu sehen ist.

Gruß

Baumi

[HJM]

Wow, das seh ich jetzt erst. Wie geil ist das denn!!!

Allen Respekt! Ich hab mir das Buch Die Hornbogenarmbrust zwar auch schon gekauft, aber das wird noch dauern, bis ich mich da auch ran wage - vielleicht auch bis zur Rente? Nein, lieber nicht. Deine Bilder machen richtig Lust drauf. Saugeile Replik - Hammer!

[Theudebald2]

@Baumi

Ein Bild sagt mehr als tausend Worte !
Die Säule wäre da unten im Bild-stimmts ?

@Hans Jürgen

ja,da haben wirs mit einem Experten zu tun !Das schafft nicht jeder .

Gruß Werner

[Baumkirchner]

@ Werner

so ist es oben - am Bogenrücken - sieht man schön die Sehnen. Der Bogenbauch wird an die Säule angesetzt.

Gruß

Baumi

[Genni]

Woher bekommt man so ne Winde oder hast du sie selber gemacht ?

MfG, Felix

[Baumkirchner]

@ Genni

die kann man zB bei Matuls http://www.matuls.pl kaufen.

Gruß

Baumi

[lonbow]

tolle Armbrust! Hast du dich beim Bau am Buch "Die Hornbogenarmbrust" orientiert?
Ich bin auch am Bau einer Hornbogenarmbrust interessiert, mir fehlt aber eine passende Anleitung! Kannst du dafür ein Buch empfehlen? Im oben genannten Buch wird der Aufbau von existierenden Armbrusten genau beschrieben, aber es wird nicht erläutert, wie man diese baut.

Grüße,

David
