Chirion, geiles Holz! Erstaunlich das es bereits in der geringe DM so tolles Kernholz hat! Sehe ich das richtig, entfernst du der Splint? Ist das Holz Ringporig? Echt was leckeres, sollte mich auch mal um etwas davon bemühen.....

Ich habe mich Heute lediglich mein Liebling, das Pfaffenhütchen gewidmet. Statt Bilder habe ich mal ein Filmchen gemacht. Hoffe das passt für die Zuschauer, wenn nicht bitte aufschreien .
Leider konnte ich das Filmchen nicht auf Flecomedia hochladen, irgentwie ist es ein unbekanntes Format denke ich. deswegen ei U-tube Link.
Was der Sound angeht habe ich nichts gemacht. Es soll lediglich meine Arbeitsweise bei diesem Holz zeigen.

Teil 1:

http://www.youtube.com/watch?v=ZsZP3_4y ... tube_gdata

Das Teil ist mir etwas kurz geraten, glaube knappe 160 cm oder so. Der untere WA hat weniger Reflex und wird etwas kürzer werden, so mein Plan

Hier nochmal meine 3 bis jetzt bearbeitete Trümmer, Links Pfaf, Mitte Apfel, Rechts Holler:



Jetzt ist erst mal etwas Trocknung angesagt.

Voriger Beitrag: http://www.fletchers-corner.de/viewtopi ... 94#p373594

[Gornarak]

irgentwie ist es ein unbekanntes Format

Hast du mal versucht, die Dateiendung von Groß- auf Kleinschreibung zu ändern?

[Bowster]

so, der Eibenast wäre grob vorbereitet, riskiere in diesem Fall mal schnelles Trocknen, für eine Garten eibe hat der Ast übrigens ´nen tollen Ringcount, mehr als 30/", Abmessungen 1280mm x 49/38mm.
Dieser Ast hat deutlich Deflex, habe absichtlich nicht die Reflexe Seite gewählt, in der Hoffnung in dann weiter ausziehen zu können.

[Chirion]

@ Acker das ist das Saplingturnier, also per se ein Bruchtest

@LJB ja das Holz ist wirklich schön, beim 2, sprich den Bigletts hab ich den Splint entfernt der erste wird Teile des Splints behalten, wenns so läuft wie ich will sollen die Wurfarme am Rücken von einem schmalen Streifen Splint eingerahmt werden

@Bowster geiles Teil sehr schöne Farbe, sollte eigentlich beim Trocknen keine Probleme machen, es kann nur sein das der Bogen nach der Fertigstellung noch ein wenig arbeitet eventuell musst du in 2 Monaten dann ein wenig nachkorrigieren, ansonsten wird das schon klappen mit der Schnelltrocknung ich drück dir die Daumen

[Morten]

<- Vorheriger Beitrag

So, den Hasel habe ich auf der Bandsäge geteilt,
das gab einen 208cm langen und einen 160cm (wegen Ast) kurzen Stave. Aus diesem möchte ich einen Recurve bauen.



Dann, weil der Hasel recht gerade war, und ich keinen Stift der auf nassem Holz malt hatte, habe ich den einfach
auf der Kreissäge besäumt und auf 6cm Breite geschnitten:



Dann auf der Bandsäge die Dicke grob ausgesägt:



Design aufgezeichnet, 5,5cm breit 45cm lang Parallel, zu den Tips erstmal auf 3cm (Sicherheit)...



und mit dem Ziehmesser ausgearbeitet. Danach die Dicke, zunächst zu dickergelassen, aber mit korrektem Taper, damit die Recurves sich gut in die Form legen.
Dann habe ich gedämpft und gebogen, ein Ende nach dem anderen. Solange das Holz noch feucht ist, geht das besonders gut.




Der lange Hasel wurde auch Parallel geschnitten, der wird zusammen mit dem deflexen Holler und dem Recurve getrocknet.
Die beiden sind aber Plan B und C.
Den Bau werde ich erst dokumentieren, falls dieser hier nix wird.

Morten

[LJB]

irgentwie ist es ein unbekanntes Format

Hast du mal versucht, die Dateiendung von Groß- auf Kleinschreibung zu ändern?

Hi, leider geht das nicht, ich habe es in Windows Movie Maker gemacht, also ist es ein WMV Datei. ich kann da nichts ändern. Leider.

[Bowster]

@ Acker das ist das Saplingturnier, also per se ein Bruchtest

@LJB ja das Holz ist wirklich schön, beim 2, sprich den Bigletts hab ich den Splint entfernt der erste wird Teile des Splints behalten, wenns so läuft wie ich will sollen die Wurfarme am Rücken von einem schmalen Streifen Splint eingerahmt werden

@Bowster geiles Teil sehr schöne Farbe, sollte eigentlich beim Trocknen keine Probleme machen, es kann nur sein das der Bogen nach der Fertigstellung noch ein wenig arbeitet eventuell musst du in 2 Monaten dann ein wenig nachkorrigieren, ansonsten wird das schon klappen mit der Schnelltrocknung ich drück dir die Daumen

Danke, auch Dir viel Erfolg und natürlich Spass

[Heidjer]

Hier der erste Beitrag vom fällen.

So Heute habe ich mal ein paar Stunden Zeit gefunden um sie in der Werkstatt zu verbringen, zuerst mal die Pelle vom Hartriegel schnippeln. Dabei habe ich versucht nur die Rinde zu entfernen und den Bast noch zum Schutz drauf zu lassen.

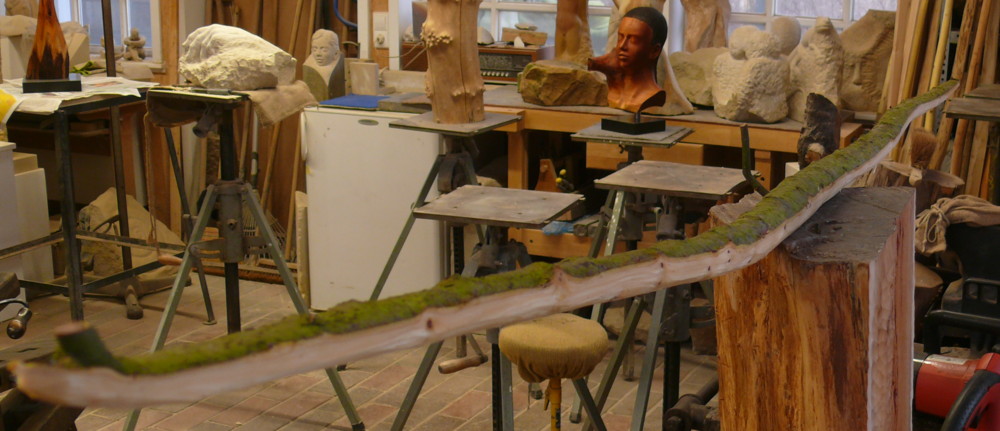

Ein leichter Reflex von ca. 5cm

Ich habe mich dazu entschlossen die deflexe Seite zu verwenden, hier der Zukünftige Bogenrücken.

Hier noch die Stirnseite

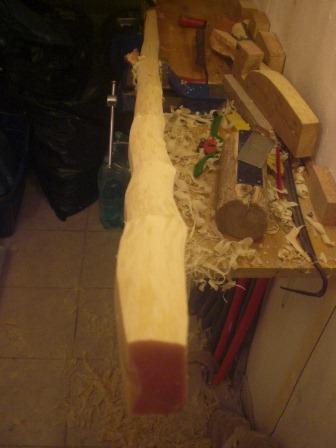

So sieht der Stave dann grob zugerichtet aus, den Setback und die Tips zu flippen wird noch eine lustige Arbeit, für ein Probestück habe ich 25 Minuten für eine Biegung gebraucht.

Nachdem ich mir den Pfeiffenstrauch genauer angesehen habe, bin ich direkt los gefahren und habe mir noch einen zweiten Ast geholt, ich werde jetzt einen Bogen aus zwei Stücken zusammen spleissen.

So sehen dann die beiden Stücke aus.

Die Jahrringe an den oberen Enden.

So sah der Griffbereich beim ersten langen Pfeiffenstrauch aus, das Totholz kommt jetzt weg und die Rückseite dieser Stelle wird jetzt ein Tip.

Die erste Woche dürfen die Stücke in der Werkstatt bleiben, danach kommen sie in die warme Stube.

Wenn es zeitlich klappt, werde ich Morgen und Übermorgen noch je 1 Stunde in der Werkstatt zubringen.
Bis jetzt verwendete Werkzeuge: Klappsäge, Messer, Bandsäge und Flex, Maßband und Bleistift.


Gruß Dirk

[Toddi]

hab heut morgen im Vorbeifahren noch was am Wegrand entdeckt:

irgend so´n Dornbusch

vielleicht Schwarzdorn/Schlehe?

..oder doch irgendwas anderes..?

...ein paar Minuten später..

..und noch die Pelle runter

...ein schöner Rücken kann schonmal entzücken..

Das Stöckchen ist ca. 170 cm lang und hat am oberen Ende einen Ast als Nock. Rücken ist mit Leinölfirnis eingerieben.
Gruß Toddi

[acker]

Ich habe mir mit Sohnemann noch einen Haselstamm aus dem Garten geholt.
Mittlerer D um 7cm.
Mal sehen ob ich ihn fürs Turnier brauchen werde.

Da liegt dann auch schon :

Sohn hat sich direkt Teile der Krone gesichert für den Zwillenbau

[Markus72]

viewtopic.php?f=15&t=21324&start=75#p373410

viewtopic.php?f=15&t=21324&start=105#p373498

Hab heute noch ein bißchen Zeit gefunden

Es wird Zeit was zu verändern

der Vorderbogen wird etwas mehr in der Breite verjüngt

der Bast wird entfernt

nun wird die Dicke des Vorderbogens reduziert

abspecken macht Spaß

der Hauptbogen wird etwas mehr in der Breite verjüngt

der obere Wurfarm hat ein bißchen Snaky,grinns..

nun wird die Dicke des Hauptbogens reduziert

der Reflex gefällt mir sehr...

und nun wieder trocknen

Macht sehr viel Spaß alles zu verfolgen was sich hier so abspielt,

Schöne Grüße aus TIROL

Markei

[Firestormmd]

So, nun bin ich am Samstag mit einem Tag Verspätung auch ins Rennen gestartet. Ob ich das noch aufholen kann?

Holler 1:

Die Länge beträgt ca. 1,80m, wobei ich nur 150cm nutzen werde. Es soll ein kurzer Bogen mit Recurves werden.

Habitat:


Knospe (unscharf wie Sau):


Ernte:


Endrindet mit der Spachtel:


Grobe Form, schön reflex:


Holler 2:

Länge ca. 2,4m. Nach dem Entrinden war nich nicht mehr so begeistert, sodass ich das dicke Ende bei 1,1m abgesägt und den Stamm halbiert habe. Ich möchte beide Hälften nach dem Trocknen verspleißen und einen Flachbogen mit ca 1,8m Länge bauen.

Habitat:


Knospe:


Aufsägen mit der Japansäge:


Nach 15 Minuten:



Hier noch mal beide Kanddaten:


Der Rechte ist Holler 1, der linke Holler 2

Jetzt heißt es erstmal Trocknen. Ein kurzes Reststück hat mir gezeigt, dass der Holler im Griff an den Fadeouts reißen wird. Deshalb werde ich den Griff heute abend mit der Japansäge entlasten.

Grüße, Marc

[Gornarak]

Hi, leider geht das nicht, ich habe es in Windows Movie Maker gemacht, also ist es ein WMV Datei. ich kann da nichts ändern. Leider.

Ich meine wirklich nur, eine umbenennung von z.B. "meinvideo.WMV" in "meinvideo.wmv". Das ist auch unter Windows möglich

[Mandos]

Letzter Beitrag:
Mandos' Wildpflaume 1 & 2

Hier ein Bild, das zeigt, dass der Durchmesser im Rahmen liegt:



Ich habe mal vorsichtig mit den Fingern die Rinde an manchen Stellen entfernt, um nachzuschauen, wie's darunter so aussieht:



Weiter geht's, wenn ich morgen 'ne Klausur hinter mir habe.

[Chirion]

@Mandos Pflaume... die sieht vielversprechend aus.

@Toddy ich Tipp mal auf Schlehe, bei dem Stück sehe ich ja fast jetzt schon einen hübschen Charakterbogen

@Heidjer hast dich schon entschieden ob du den Hohenaschau mit 5 Eckige Profil bauen willst?

@Morten bist ja bearbeitungstechnisch gleich mit schwerem Gerät aufgefahren. Hast die Hasel kalt gebogen?

@LJB die sehen schon richtig gut aus, hoffentlich verzieht sich da nix beim Trocknen

@Eddy wenn du auf deinen angedeuteten Griffen links und rechts in Plättchen drauftust und mit drei Zwingen zusammenpresst, springt der Griff nicht so leicht, zumindest hat es bei mir bei einem Test mit Ulme im Herbst so funktioniert.

@Toaster was meinst du mit Kern als Rücken?
