Ich dachte so um die 50-60#@30 Zoll für den Hauptbogen und dann mal schauen was drauf kommt Mal schauen was das Holz bereit ist herzugeben...

Sehr spannendes Projekt, ich drück die Daumen.
Vielleicht kennst du das Video schon, sieht optisch auf alle Fälle sehr ähnlich, die Auszuglänge ist etwas mager https://www.youtube.com/watch?v=3mOGuGZ4A4A
Grüße - Neumi

Danke , das Video habe ich bereits gesehen

Heute ging es etwas weiter...

Den schon gebogenen Teil des Innenbogens aus seiner Form entnommen und auf die positiv Form mit dem Rücken wieder fixiert.
Den zweiten Innenbogen für ca. 1h gedämpft und in die Form gebogen. Nun heißt es warten
Ich darf mir auch noch überlegen, wie ich das mit dem Griff gestalte, vor allem das er nicht zu dick wird
LG Markus

So weiter gings:

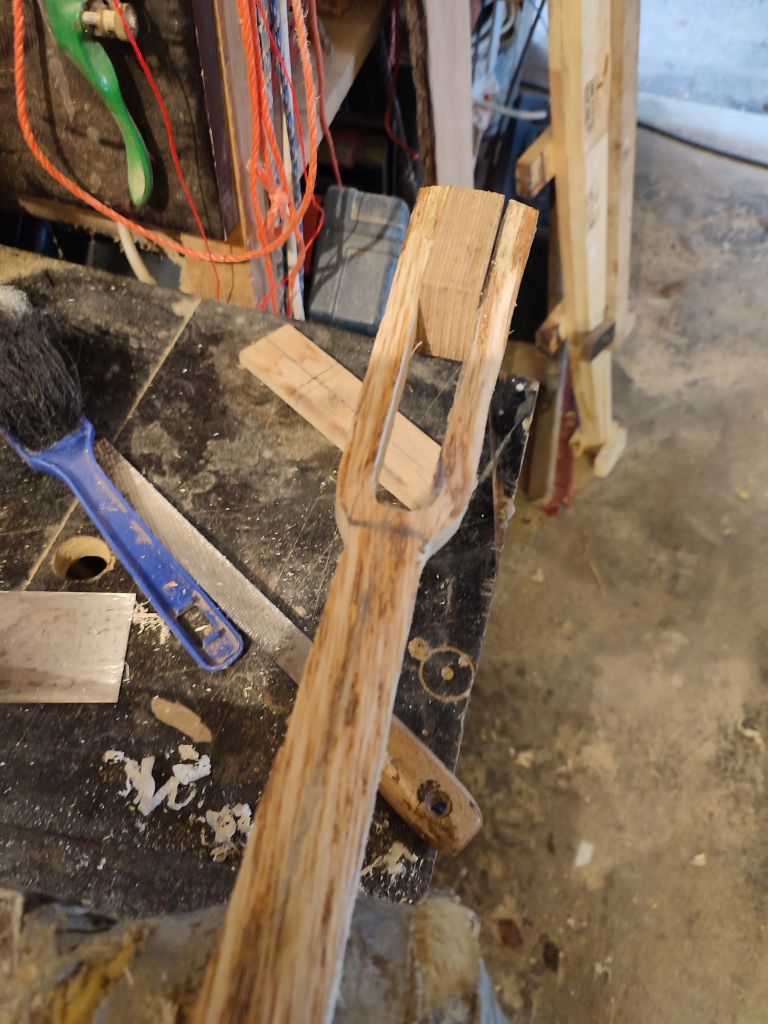

Heute wurden die Bogenformen aufgezeichnet und ausgeschnitten, sowie die dicke weiter reduziert. er darf noch weiter trocknen. Da er einen leichten Propeller entwickelt hat, habe ich ihn ein wenig gerichtet.
Später wird er an der Gabel eine Wicklung aus Rückensehnen bekommen.

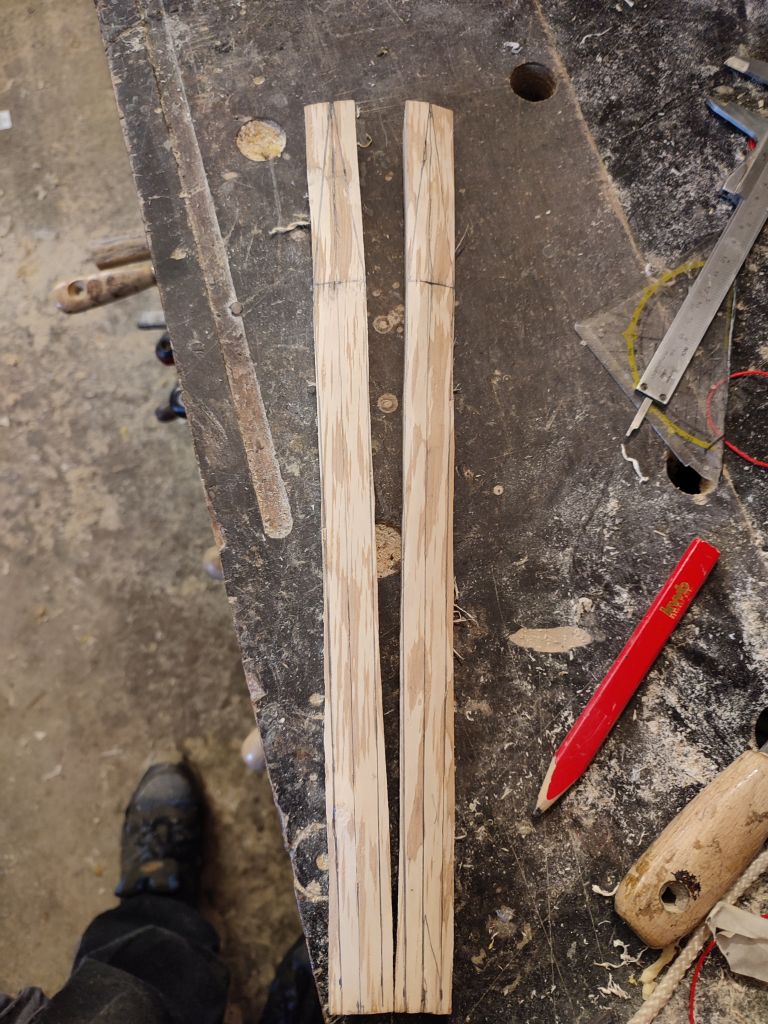

Das Hasel Backing für die Fichte habe ich auf 5mm gebracht mit der Abrichthobel. Die Fichte habe ich auch abgerichtet und alles auf 110cm gekürzt. So darf es weiter trocknen.
LG Markus

Bin gespannt, ob dein Fichsel auch so ein Eigenleben hat wie meiner. Schiessen tut er gut.

Markus altes Haus, wie geht's dir? Habe mich viel zu lange nicht mehr bei dir gemeldet! Absolut cooles Projekt, bin sehr gespannt wie es weiter geht!

fka hat geschrieben: ↑14.01.2023, 16:04 Markus altes Haus, wie geht's dir? Habe mich viel zu lange nicht mehr bei dir gemeldet! Absolut cooles Projekt, bin sehr gespannt wie es weiter geht!

Mir geht´s gut...ja ist schon eine Weile her...ich glaube das letzte mal in Kolbingen vor 2,5 Jahren... naja Zeit vergeht

Hier gings mal weiter.

fatz hat geschrieben: ↑12.01.2023, 19:21 in gespannt, ob dein Fichsel auch so ein Eigenleben hat wie meiner.

Ja die zappelt hin und her. Sie lag die ganze Zeit auf der Heizung und hat kaum noch Gewicht verloren. Da habe ich mich entschieden sie zu richten und zu dämpfen. Ich dachte ich habe eine Bergfichte geerntet... dabei wars ne Zappelfichte
Beim Hasel war es ähnlich...der hat auf der Heizung einen wunderschönen Propeller entwickelt. Da habe ich auch mit dämpfen dagegen gewirkt.
jetzt mal sehen, ob sie sich beruhigt haben...

Gruß Markus

Lustig wird's erst, wenn du sie zusammenpappst

Ja da es ein Reiterbogen light wird und mit den Hebeln ist jede Abweichung für den Ar... . Aber das wird schon

Eines der spannendsten Projekte, vor allem die Griffgestaltung, die Holzrollen, das Zusammenspiel, wird es beim Schießen schlagen , klappern? wünsche Dir auch gutes Gelingen!

Chirurg hat geschrieben: ↑17.01.2023, 08:14 wird es beim Schießen schlagen , klappern?

Ich wollte die Umlenkrolle mit Filz bekleben und hoffe das er ruhig zu schießen ist

Heute ginge es mit der Fichte/Hasel weiter...

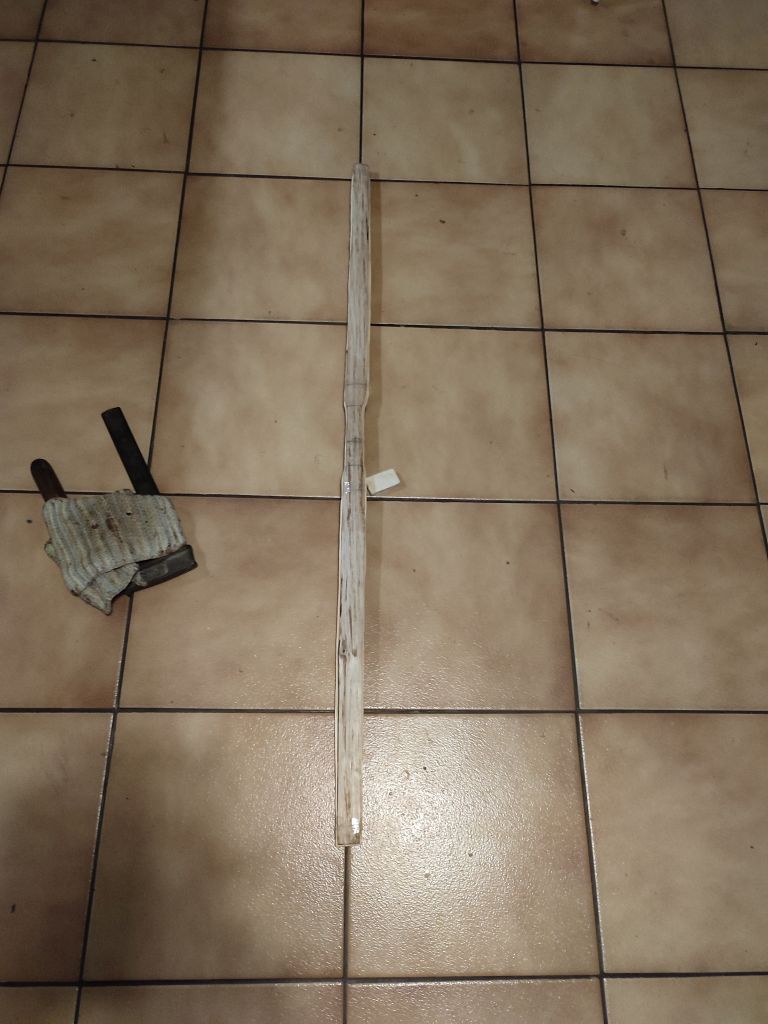

Zuerst musst ich ein Stück Fichte zurecht schneiden, um auf 3,2cm Griffhöhe zu kommen. Danach wurde das Haselbacking mit der Fichte mit Epoxid Harz verklebt. Alles schön eingewickelt und mit Reflex auf einen Balken gezwungen. so darf er mal trocknen...
Der Hasel ''Navi Bogen'' war danach dran...

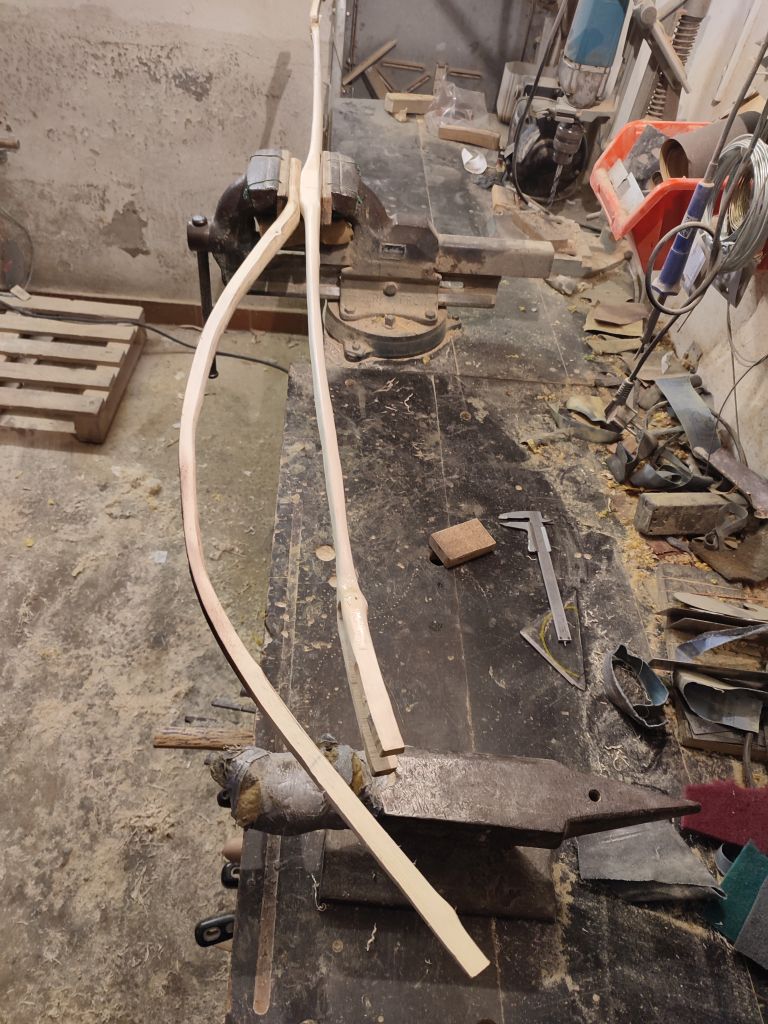

Zuerst den Haselrücken verschmälert , den Bogen im Schraubstock vorgetillert und ein Teil vom Innenbogen schon mal angepasst.
Ich bin gespannt ob und wie das alles zusammen passt. Das wird ein riesen Puzzle Spaß
Gruß Markus

Was ich mich vorhin gefragt habe: wie machst du eigentlich die Rollen mit zugehörigen Achsen? Dafür kämen nach meiner Meinung nur Buchs, Hainbuche, Kornelkirsche und Hartriegel in Frage. Und müssten die nicht jetzt in den Bogen oder war das Holz noch nicht trocken (macht ja keinen Sinn bewegliche Teile einzubauen, wenn das Holz noch schwindet)?
Grüße - Neumi

Neumi hat geschrieben: ↑19.01.2023, 12:00 Was ich mich vorhin gefragt habe: wie machst du eigentlich die Rollen mit zugehörigen Achsen? Dafür kämen nach meiner Meinung nur Buchs, Hainbuche, Kornelkirsche und Hartriegel in Frage. Und müssten die nicht jetzt in den Bogen oder war das Holz noch nicht trocken (macht ja keinen Sinn bewegliche Teile einzubauen, wenn das Holz noch schwindet)?
Grüße - Neumi

Es wird aus den Resten von der Fichte oder Hasel hergestellt. Die brauchen nicht so viel auszuhalten, da sie nur einen sauberen Lauf garantieren. Ich hatte auch schon drüber nach gedacht die Rollen aus Horn zu machen... Mal sehen.

Fichte / Hasel

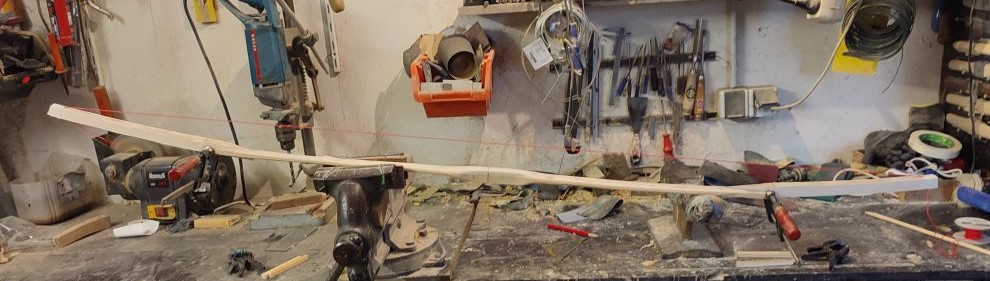

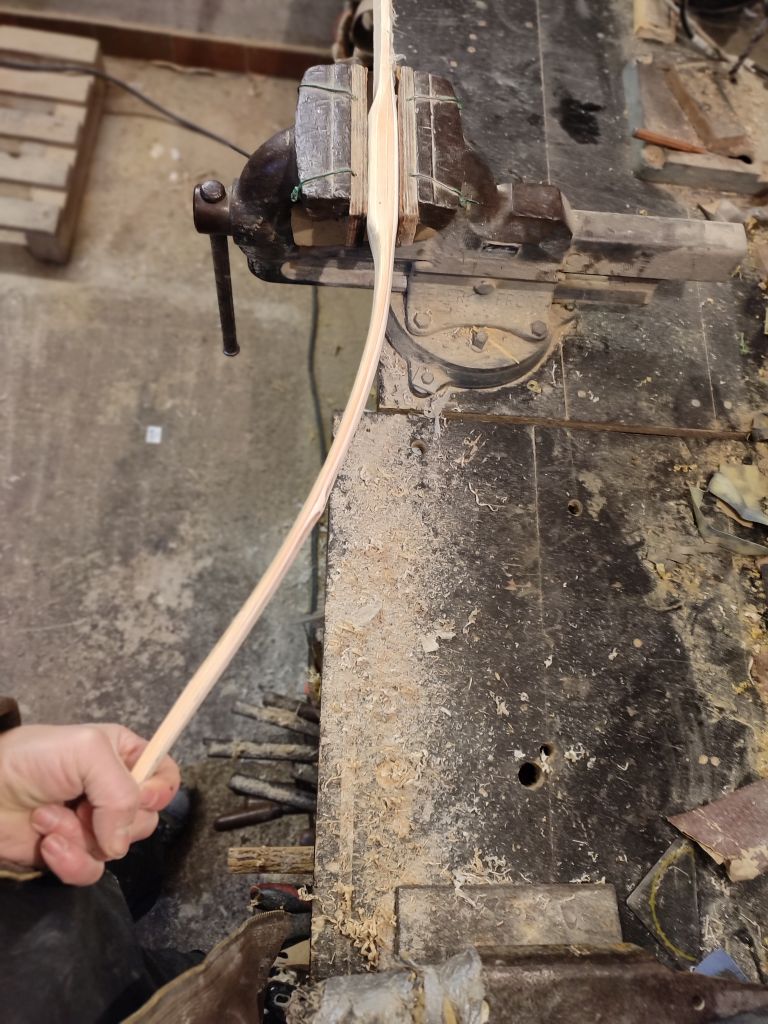

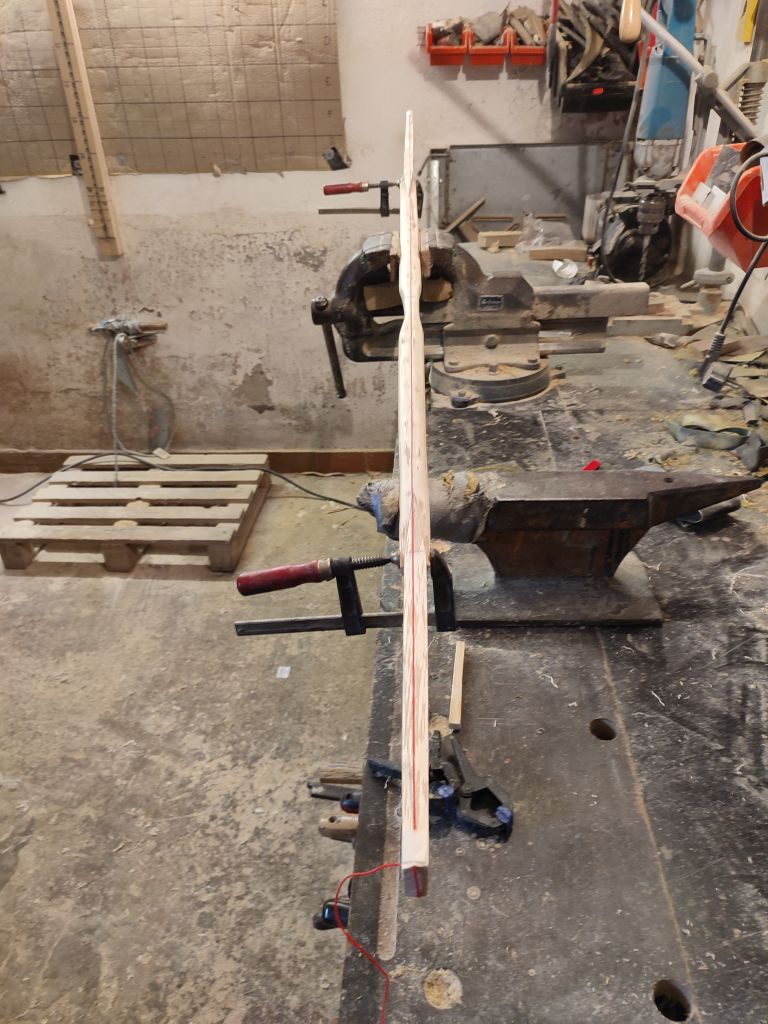

Es ging in großen Schritten weiter. Den Bogen ausgepackt und von Kleberesten befreit und in Form gebracht. Natürlich gleich am Schraubstock vorgetillert und die Nadeln aus den Resten vom Hasel zurecht geschnitten, da sie kein Gewicht mehr verloren haben. Dann die Nadeln auf dem Rücken angezeichnet und natürlich eine Schnur gespannt , damit alles schön gerade wird. Dann die Spleiße ausgeschnitten und mit Epoxidharz verleimt.
Hasel Navi Bogen

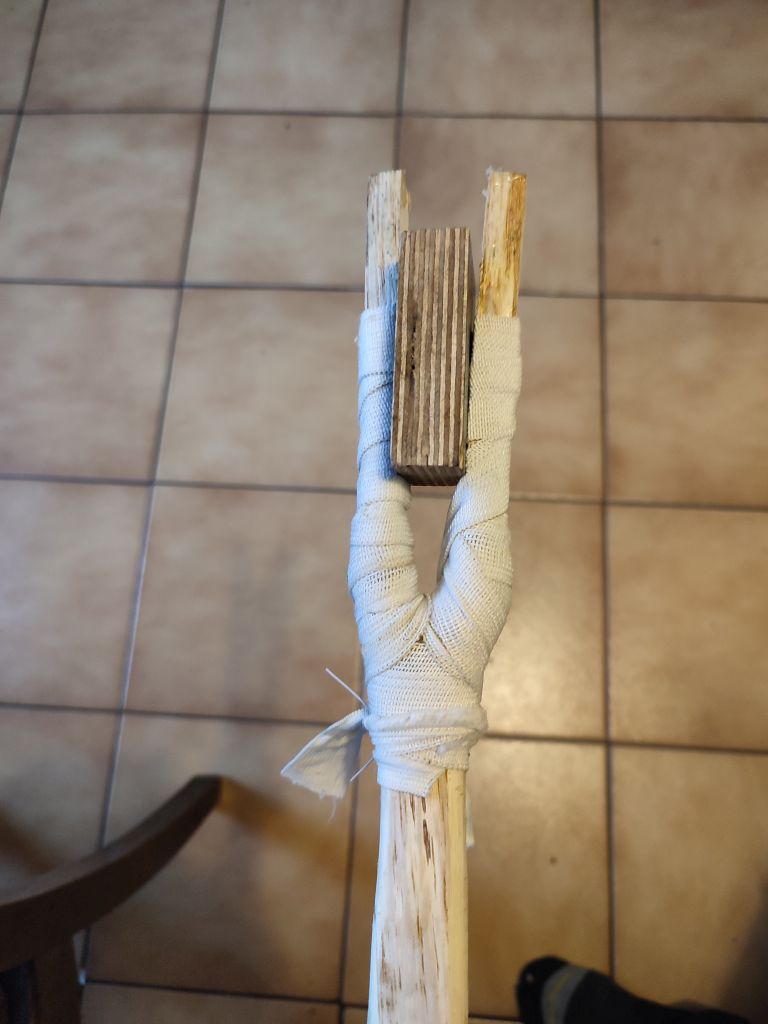

Heute wurden die Gabeln mit Straußensehnen und mit einer Finalen Lage Rückensehnen verstärkt. Natürlich erstmal Grundiert.... das Ganze war schon ein wenig Sauerei , da ich die Sehnen immer wieder um die Gabel schwingen durfte
LG Markus

Ich habe keinen der Filme gesehen, aber mal gegoogelt...

Wenn ich es richtig verstehe, dann kommen die Rollen in die Kabeln....
Sollte das nicht auch so funktionieren?
