Keile für Wurfarme Recurve

[Varminter]

Mein Tip für die Keile/Wedge. Sieh dir diese bei den verschiedenen Anbietern im I-Net an. Dort werden diese in Längen von 8,25 u. 10,25" angeboten. Der parallele Teil des Keils macht vielleicht 1/3 aus danach verjüngt er sich bereits. Je flacher der Keil umso harmonischer der Übergang zum parallelen Teil u. daher besser beim Verkleben.

[MoeM]

Die Dicke muss auch nicht besonders stark sein- Bei einem Stack von x mm versteift ein ebenso x mm starker Keil den Bereich um 800%- genug Holz für eine Befestigungsbohrung!
Deine Skizze triffts gut aber die obere Kante auch möglichst groß abradien!

http://tradgang.com/noncgi/ultimatebb.p ... 5;t=009152
Schöne Keilbilder und evt. Ideen für die Zukunft

[ParaCELLsus]

@MoeM

Hey auf dem Bild von deinem Link ist der Keil von unter dem Griffstück anlaufend. Habe das
bis jetzt nur auf der Oberseite des WAs gesehen. Ist das egal auf welcher Seite ich schleife
oder muss ich dabei was beachten???

[MoeM]

Kommt drauf an wierum du ihn einklebst... so wird der Arm eben um die Keilstärke nach vorn verschoben- der Erbauer schreibt auch was über die Beweggründe glaube ich.

[ParaCELLsus]

Thanks @ all:

Habe jetzt die Keile fertig und habe sie sofort auf den Taperstreifen festgeleimt
mit gutem Epoxy
Morgen wenns trocken ist...werde ich wohl anfangen den zweiten Taperstreifen
draufzumachen und dabei den Recurve ala Mike W. über die Aluleisten biegen.

Ach ja kann ich das Ahorn Taper leicht anwärmen damit es nicht bricht wenn ich
es an die Aluform lege???
Oder was kann man da machen???

Grüsse und nen chilligen Tag!!!

André

[ParaCELLsus]

Hey Fletchers

Habe nun die Wurfarme a la Mike fertig in Form ...
Habe die Keile für die WAs geschliffen, so wie sie sein sollen, habe sie dann auf
die Taperstreifen mit Epoxy geleimt. Habe dann das ganze in die Recurveform
(Aluleisten über Topf gebogen - Rezept von Mike (danke nochmal) und alles
mit Schraubzwingen und halbiertem Fahrradschlauch fest (sehr fest) umwickelt.

Morgen gegen Nachmittag weiss ich dann ob es geklappt hat oder nicht!!!
@ Mike: Danke nochmal für die netten Ideen und die Unterstützung...was
natürlich auch für MoeM und alle anderen gilt. THX

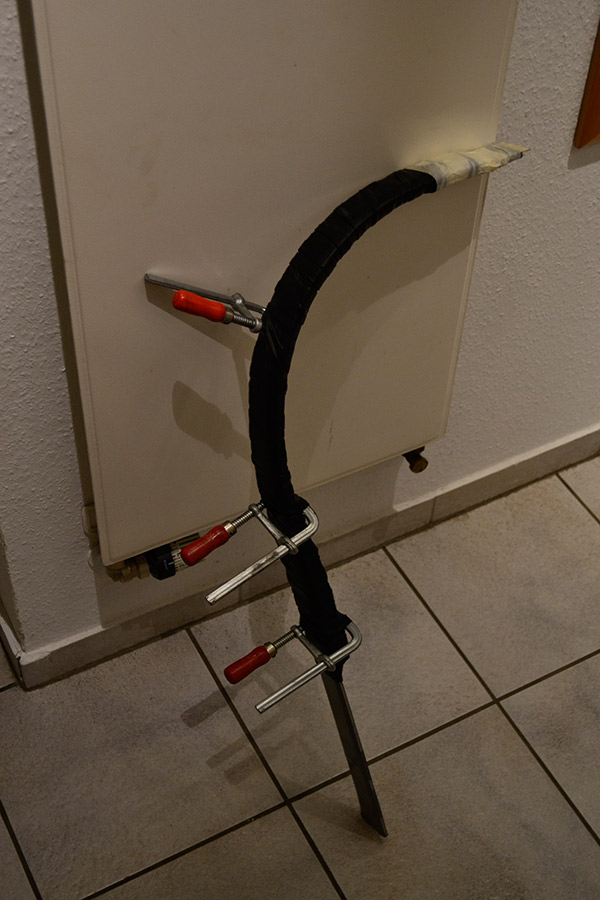

Auf dem Pic seht ihr die Aluform mit WAs und Klemmen in Fahrradschlauch
eingelegt LOL

[MoeM]

Ich verfolge weiter gespannt....

[ParaCELLsus]

Hey hey hey.....

Habe eben die eingeleimten WAs aus der Aluform genommen und muss sagen...
...perfekt...schön ordentlich verleimt, die Fahrradschläuche und Klemmen haben
sich bewährt gemacht. Alles sauber verklebt und die Form für die Recurves ist
auch perfekt.

Auf Deutsch...Mikes Konstruktion mit den Aluleisten und Fahrradschläuchen ist
trotz mancher Bedenken echt gelungen und funktioniert super und das ganze
für wenig Geld und Zeitaufwand.

Habe für die 4 Aluleisten im Baumarkt um die 30 Eus bezahlt und das ist für eine
variable WA-Form wohl kaum zu unterbieten.

Werde sie wieder benutzen!!!

Ich halte euch auf dem Laufenden.... Grüsse

[ParaCELLsus]

Hey hey hey.....

Habe eben die eingeleimten WAs aus der Aluform genommen und muss sagen...
...perfekt...schön ordentlich verleimt, die Fahrradschläuche und Klemmen haben
sich bewährt gemacht. Alles sauber verklebt und die Form für die Recurves ist
auch perfekt.

Auf Deutsch...Mikes Konstruktion mit den Aluleisten und Fahrradschläuchen ist
trotz mancher Bedenken echt gelungen und funktioniert super und das ganze
für wenig Geld und Zeitaufwand.

Habe für die 4 Aluleisten im Baumarkt um die 30 Eus bezahlt und das ist für eine
variable WA-Form wohl kaum zu unterbieten.

Werde sie wieder benutzen!!!

Ich halte euch auf dem Laufenden.... Grüsse

Frage: Wenn ich das Glaslaminat draufklebe mit Epoxy...reicht das wenn ich das einfach zum
Verleimen drauflege oder muss ich da vorsichtig Klemmen etc anbringen???
Meldet euch mal ... danke

[Mike W.]

Du hast doch 2 Formen gebogen( ich klebe nacheinander in einer Form).
Du klebst jetzt, nach dem Entfetten, das Glas mit Paketband ab und bringst den Kleber auf.
Dann stapelst du: Aluform-Glas-Furnier-Holzlaminat-Glas- 2. Form und machst entweder wieder mit Wicklung, oder mit vielen( min.10) Zwingen, fest.

lG Mike (den es freut, das es bei dir so schön klappt )

[ParaCELLsus]

@Mike

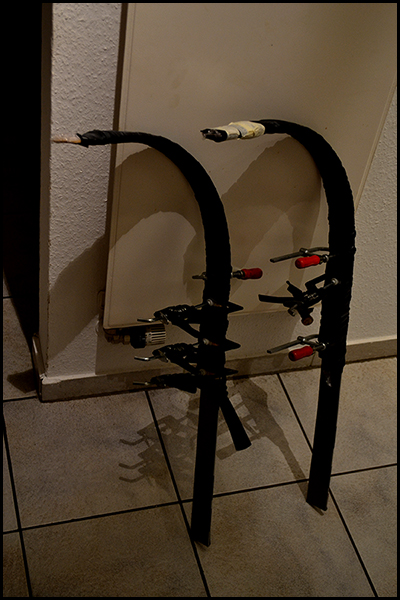

So mein Guter, habe jetzt alles verleimt und in die Aluform gepresst...habe dann zwei
Fahrradschläuche pro Aluform drübergezogen und mit viel Druck zugezwirbelt und mit
jeweils 4 Schraubzwingen noch mehr gespannt.

Hat bis jetzt alles gut geklappt und hoffe das morgen mittag, wenns fest ist, alles bestens ist.
Werde auch wie schon gesagt auf dem Laufenden halten

Ich denke mal wenn die WAs zu stark werden, dann kann ich ja immer noch etwas mehr abschleifen
oder ein zwei mm an den Seiten mehr wegnehmen.

Danke nochmal für Deine/ Eure Unterstützung und Hilfen...ohne die wär ich noch nicht so weit. THX

Also ich melde mich wenns Neues gibt...

Grüsse André

[ParaCELLsus]

Juchuuuuuuuu....

...habe gerade die laminierten WAs aus der AluForm genommen....und sauber
alles gut verleimt...sieht mit dem Furnier aus wie Klavierlack
kein Bläschen oder andere Dinge die stören...

@Mike
Deine Methode hat perfekt funktioniert...Danke

Das einzige Problem ist, das ich mal von so locker 60 lbs ausgehen muss....
Die Arme haben ne Menge Power.

Zwischen Weihnachten und Sylvester schleife ich die Arme dann zurecht und werde
mal schauen was draus wird...Der verleimte Rohling wäre dann fertig!!!

Kann ich auf der Glaslaminatoberfläche mit nem feinen (sehr feinen) Schmiergel
noch schleifen???

Wünsche euch ne feine Woche .... Bilder kommen gleich....cu

Gruss André

[MoeM]

Klar kannst die Oberfläche Schleifen- NUR von HAND, von 240-400/600 bzw. bei groben Kratzern/Leimresten auch ab 120.
An nem längeren MT werden die Arme schwächer....

Ed.: in Form schleifen musst se ja auch noch

[ParaCELLsus]

Puhhhh habe so das doofe Gefühl, das die Wurfarme viel zu steif geworden sind.
Hoffe mal das beim Anpassen und Schleifen und Verjüngen noch etwas Kraft weggeht.
Hattet schon recht das beim ersten mal arbeiten mit Glaslaminat alles sehr verschätzt wird.

Aber egal, ich werde die Arme ab Weihnachten nochmal gründlich bearbeiten und bin fest
davon überzeugt, das das noch perfekt hinhaut....ist so ein Gefühl...

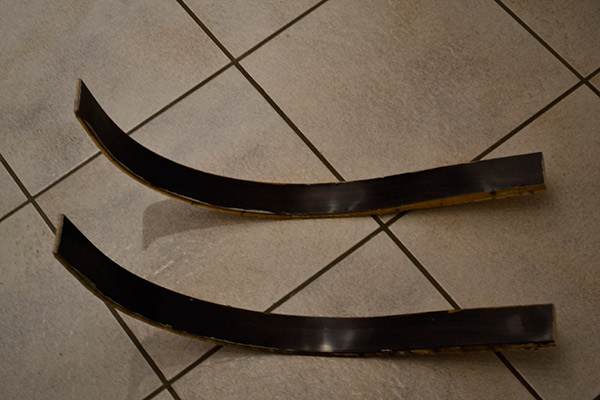

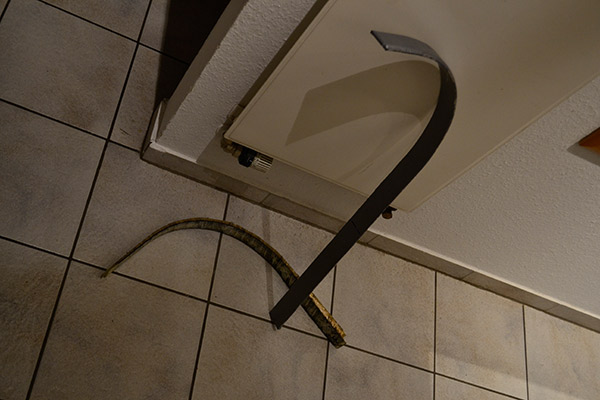

Hier mal ein paar Schnappschüsse:

[MoeM]

Das ist das gute Glas vom RW oder du hast riesen Glück gehabt- ich seh keine Schlieren^^
Die Form ist schon heftig, ist das schon Endlänge/-winkel?
