Reflex Deflex Schablone

[Felsenbirne]

So hier die neue Form auch als AutoCad Datei

[MoeM]

Form sieht gut aus- könntest du sie mir evt. in Originalgröße aus dem AC als Pdf posten? Eine Hälfte sollte ja ausreichen, Querformat wär ideal, Stoßmarkierungen können fehlen über die Länge sollte man 3-4 Seiten ja richtig fügen können.
Hab leider kein cad mehr und die Kurven sind von Hand einfach ned des wahre...

Dankesehr!

[Lord Hurny]

Hallo Matthias,
könntest du mir auch so ein PDF schicken?
gibt es eine andere Möglichkeit die Radien ohne Schablone exakt auf Holz zu übertragen? (bin zeichnerisch völlig unbegabt)

danke!

[Chirion]

Der Übergang vom Deflex zum Reflex sieht für mich immer noch ein wenig nach, wie soll ich sagen, Knick wäre zu drastisch, aber ein wenig unharmonisch aus, ansonsten eine schöne Form

[Chirion]

@L.Hunry Schablone auf A4 oder besser A3 ausdrucken, Milimeterpapier drauf, Gesamtlänge hochrechnen, damit Umrechnungsfaktor bestimmen, gerade Linie aufs Holz, Messpunkte alle 5mm am Milimeterpapier ablesen mit Umrechnungsfaktor umrechnen und auf Holz übertragen. Dazu an der Greraden Linie alle 5x Umrechnungsfaktor einen senkrechten Strich und an diesem die Werte anzeichnen, dann noch die Punkte mit Kurvennäherung miteinander verbinden.

Alternativ: ins Corel Draw importieren, Große nochmals anpassen, gekachelt auf A4 ausdrucken, A4Zettel zusammenkleben, Form ausschneiden und aufs Holz übertragen.

Alternativ: Beamer an Pc anschließen, Schablone projezieren und mit dem Holz solang rumprobieren bis die Länge passt und abzeichnen

[MoeM]

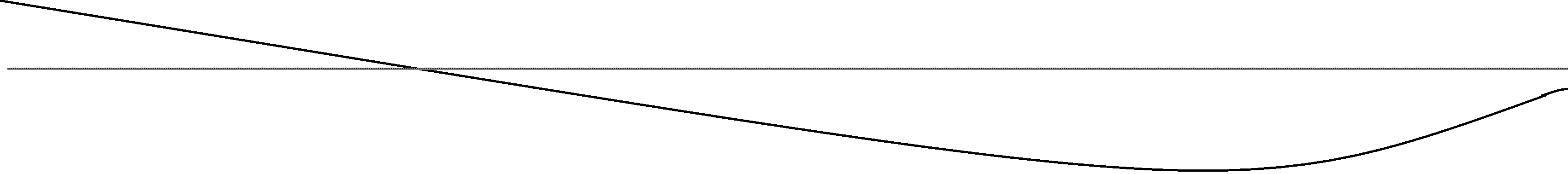

Ok geht auch mit Paint... Seite Einrichten auf halbe Länge und die höhe des Profils, Gitter an, Kurve ziehen, ggf. doppeln, spiegeln und Griffangleichen, wieder halbieren- Fertig. Hab noch ne linie als Bezug zum zusammenbasteln durchgezogen.
Form OK?
P.S. wie ging das mit Thumbs im Post nochmal^^

[Lord Hurny]

danke Chirion,
die Corel Draw Alternative hört sich für mich am besten bzw. einfachsten an

Dem Thread nach zu urteilen, wird es in naher Zukunft ein paar Laminierte Bögen aus der selben Form geben, d.h. mehrere Sieger beim BDM

[Felsenbirne]

Moin, war ein paar Tage weg, deswegen die späte Antwort:

hier mal eine etwas giftigere Variante als PDF:
