Mein neuer Spinetester

[Silverball]

Ich denke mal:

Wenn die Anzeige so gemacht ist das der Bogen genau auf dem querliegendem Holz beginnt kann man da nicht viel falsch machen.
Und wenn die Anzeige von einem Orginalgerät kopiert wurde ist das im Maßstab 1:1 auch ok.

Wichtig dürfte nur sein das man sehr genau arbeitet beim Bau des Testers.
Sonst kann man sich das ganze wohl sparen.

Und da der Nullpunkt ja einstellbar ist kann man den Tester so auch selbst recht leicht "eichen".
Im unbelasteten Zustand einfach die justierung so regulieren das der Zeiger auf Null zeigt.

[Difficult]

Mit eichen meinte ich eigentlich die Skaleneinteilung. Es wäre mal interessant, woher die Einteilung bei dem gezeigten Gerät stammt.

[Silverball]

Ich vermute mal von einem Gerät kopiert was man kaufen kann.

Wie gesagt, eine 1:1 Kopie der Orginalanzeige wäre zum Nachbauen wohl unabdingbar!

Ich habe gerade mal beim googlen eine pdf-Bauanleitung deiner Meßschiebervariante gefunden.

http://www.kaltokri.de/files/spinetester.pdf

Und hier findet man das Model mit der anderen Anzeige.

http://bogenschuetze.de/shop/assets/s2dmain.html?http://bogenschuetze.de/shop/501112951407b3102/501112958613bd406.html

[GunDog]

Die Funktion ist doch recht simpel mit der Anzeige.

Soviel zur Erklärung

Nur die Anzeige, kann man die kaufen oder ist die nach einer Vorlage gemacht worden?
Hier wäre ein 1:1 Bild sinnvoll welches man sich kopieren und ausdrucken könnte um es dann selber nachzubauen!
Marcel

Die Anzeige habe ich selbst im CAD-System hergestellt. Abhängig von meinen Maßen (Stiftdurchmesser und Abstand zur Drehachse bei der entsprechenden Durchbiegung. Referenzschäfte in ALU und Carbon geben ihr recht. Den weißen Kunststoff hatte ich noch von einer Terassenüberdachung.

Schaut euch das Video für einen Spinetester bei 3Rivers an, dann habt ihr eine Vorstelllung wie die 0-Kalibrierung geht.



Gundog

[walta]

danke an den erklärbär :-)

kann der gundog nicht trozdem ein paar bilder machen?

grüsse
walta
-------------
danke im vorraus :-)

[GunDog]

@walta

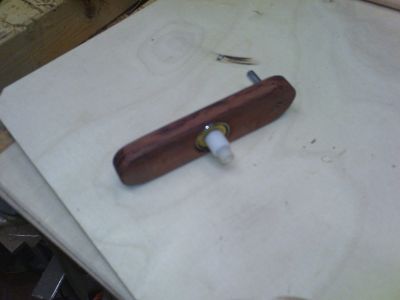

Mach ich. Kann ich nur nicht übers Knie brechen... aber eines habe ich noch, vom Lager:

Gundog

[walta]

schön langsam kapier ich das ding :-) die idee gefällt mir gut. zur skala ist mir eingefallen das man für den persönlichen gebrauch eigentlich keine pfund-skala braucht: man ermittelt mittels rohschafttest den optimalen pfeil (was man ja ohnedies machen sollte) und macht auf der skala einen strich - fertig.

könnte das funktionieren oder hab ich da einen denkfehler drin.

grüsse
walta
-----------
grübel-grübel :-)

[GunDog]

schön langsam kapier ich das ding :-) die idee gefällt mir gut. zur skala ist mir eingefallen das man für den persönlichen gebrauch eigentlich keine pfund-skala braucht: man ermittelt mittels rohschafttest den optimalen pfeil (was man ja ohnedies machen sollte) und macht auf der skala einen strich - fertig.

könnte das funktionieren oder hab ich da einen denkfehler drin.

grüsse
walta
-----------
grübel-grübel :-)

Das funktioniert.  Du kannst auch Referenzschäfte nehmen und dann immer die Marker passend machen.

Gundog

[Maggus]

Hallo,
hab mich lange nicht gemeldet, aber dafür oft mit gelesen.  Ich baue gerade einen Spinetester  mit der Messschiebervariante, und brächte mal die Tabelle die mm in lbs umrechnet, Rabe hat die in einem anderen Thread veröffentlicht, den  finde ich aber nicht mehr.
Danke!

[Ravenheart]

http://www.fletchers-corner.de/index.php?topic=175.0
http://www.rosecityarchery.com/AMOspine.html



Rabe

[Maggus]

Danke dir.....
hab aber den gemeint  :
http://www.fletchers-corner.de/index.ph ... .msg142989

Hab auch noch eine Tabelle für 1Kg Messgewicht gefunden:
http://www.bogenblog.de/uploads/Fotogal ... te_1kg.pdf

(darf ich das hier einfach verlinken?!)

gruß
Maggus

[exle]

Ich habe mir auch einen Spinewerttester gebaut und habe dabei die Sache mit der Messerei abgestellt.

Ich gehe davon aus, dass man eh einen Haufen verschiedener Pfeile hat und sich über einzelne Referenzpfeile zum optimalen Spine durchhanteln kann. Ich bastle zwar leidenschaftlich gerne, aber auch genauso schlecht. Dementsprechend primitiv sind meine Lösungen.

Da dieser "Tester" ein ausgesprochen persönliche Sache ist, habe ich auch die 28" vernachlässigt.
Aber seht selbst.

lG
KARL

[exle]

hier ist das Bild

[captainplanet]

Ein Gewicht aus CD´s? Wie schwer oder besser leicht ist das denn? Und wo liest man da ab?

[exle]

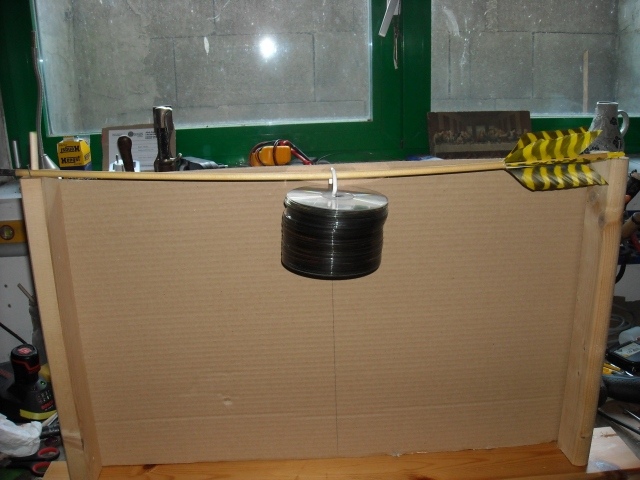

das sind ziemlich viele CD´s und alle miteinander haben eben die 907 Gramm, die´s braucht..

Ablesen tut man nicht, na ja natürlich schon, sosnt hätte es ja keinen Sinn. Ich messe meinen Referenzpfeil, oder auch zwei oder drei und mache mir dann am Karton eine Markierung genau auf Höhe der obersten CD.

Aus der Differenz des nächsten Pfeiles zu der Markierung sehe ich dann, ob er zu weich oder zu hart ist.

lG
KARL
