Nö, ich hab das Rad nicht neu erfunden.
Aber vielleicht kanns doch wer brauchen.
Manche die sich die Vorrichtung zum Schaftfräsen mit der Oberfräse nachgebaut haben, werden festgestellt haben, daß das Einstellen etwas kniffelig ist.
Es kommt nämlich darauf an, die Fräserkante genau mit der Kante des Auslauflochs auszurichten. Dabei ist es fast unumgänglich 1 bis 2 Probeläufe zu fahren und nachzujustieren.
Das Justieren ist so frei Auge aber etwas schwierig, da sich Fräser und Lochkante im Inneren des Fräsblocks befinden und die Außenseiten des Holzklotz keine Anhaltspunkte bieten.
Oft ist es nur 1/10mm, um den der Fräsklotz zu verschieben ist.
Da kommt nun die Klebeskala ins Spiel, die natürlich auch für andere Zwecke verwendbar ist.
Die heutigen Drucker mit mind 300dpi sind ja eigentlich alle so exakt, daß man damit wirklich maßhaltige Zeichnungen herstellen kann.
Skala_und_Nonius.pdf- (188.49 KiB) 734-mal heruntergeladen
Eine Skala und einen Nonius ausschneiden und an passender Stelle (zB in einer Ecke neben dem Einlaufloch zwischen Frästischchen und Holzklotz) aufkleben. Dabei kommt es nicht darauf an, wo das ganze pickt. Man muß nur die Ablesung vor und nach der Einstellung beachten. Wer unbedingt will kann die Sache natürlich auch "Nullen".

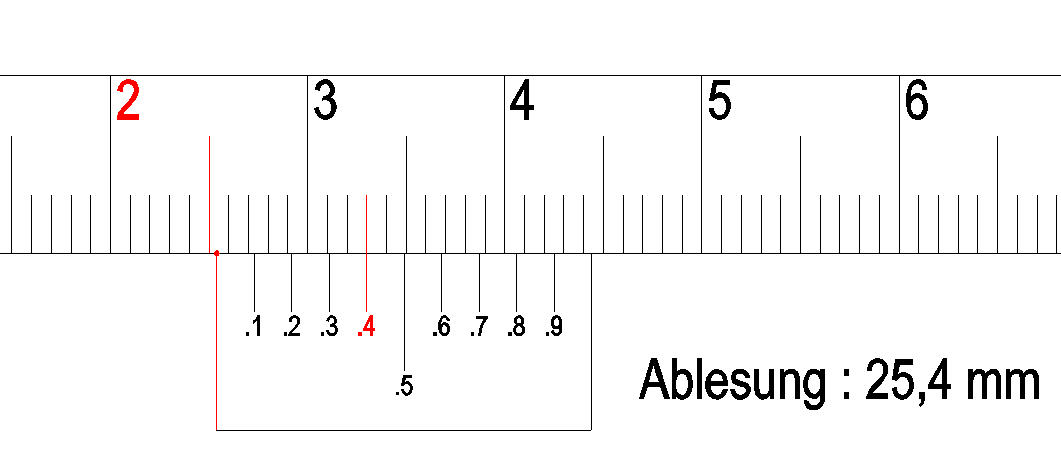

Wie ein Nonius funktioniert muß ich hoffentlich nicht erklären, siehe zB. Bild
Klaus
PS:
@Acker
Könntest Du bei dem HowTo Beitrag Schaftfräsen mit der Oberfräse einen Link hierher für dieses kleine Zubehör setzen ?
