Re: Feine Eibe :)

Beitrag von Selfbower »

so... habe was weitergearbeitet ;)


Der bogen ist zu den Tips wie angekündigt noch etwas schmaler geworden auch der Dickentaper ist Pi mal Daumen nach Blacky´s Vorschlag umgesetzt worden. Mit einigen Ästen habe ich es hier aber doch zu tun gehabt. Die sehen allerdings alle relativ unkritisch aus, da dem Wuchs des Holzes zu 100% gefolgt wird und die Äste somit Bestandteil des Bogens werden und nicht einfach planiert werden.

Bidler folgen

LG. Selfbower
Dateianhänge

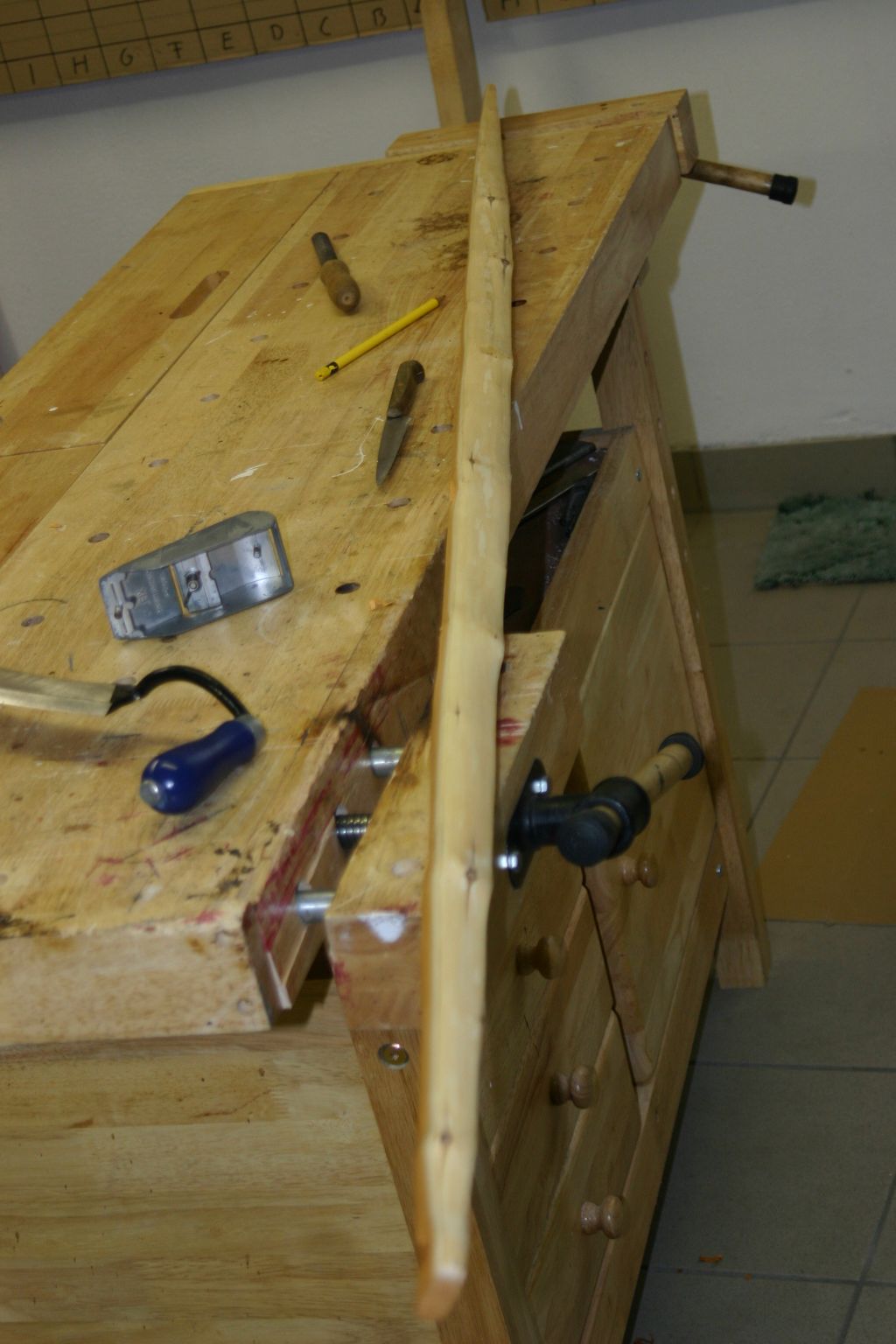

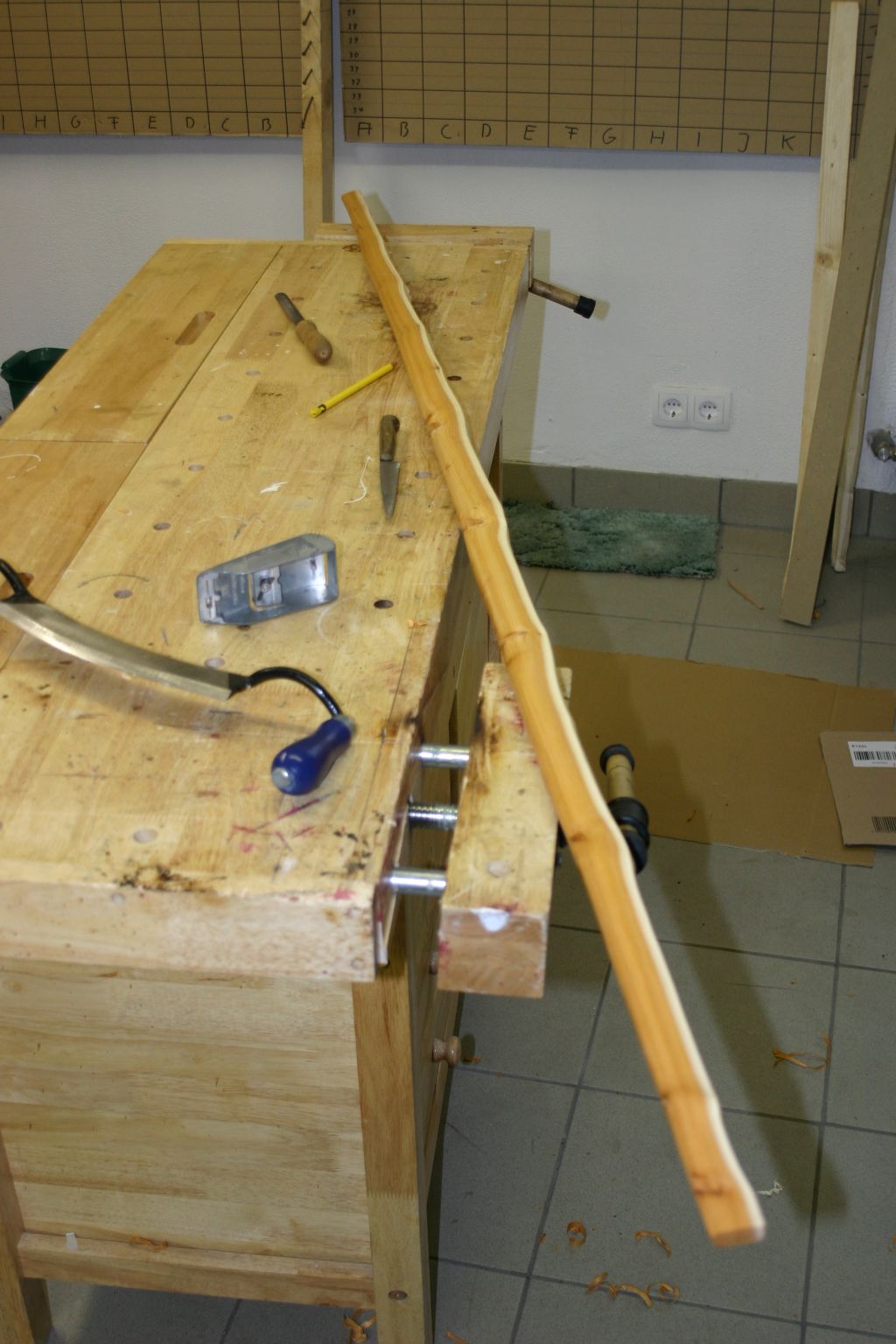

Der Stave Draufansicht
Der Stave Draufansicht
Tip auf nahezu endbreite <br />(nur der obere Teil--&gt;<br /> aus Stabilitätsgründen <br />beim Arbeiten)
Tip auf nahezu endbreite
(nur der obere Teil-->
aus Stabilitätsgründen
beim Arbeiten)

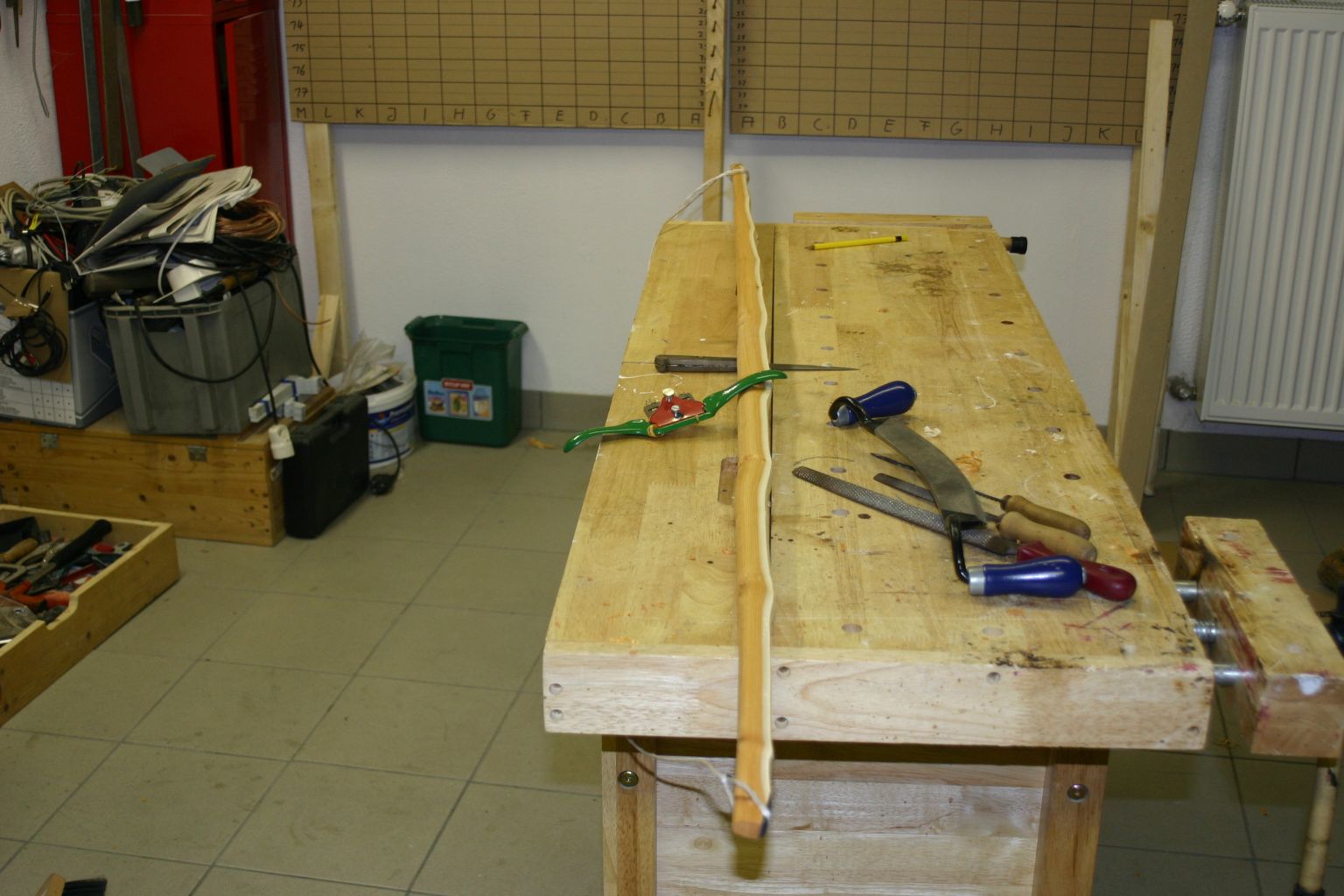

Stave Seitenansicht
Stave Seitenansicht
Ast WA-Hälfte
Ast WA-Hälfte
Äste mittig im Griff
Äste mittig im Griff
Äste mittig im Griff
Äste mittig im Griff
Benutzeravatar
Selfbower
Hero Member
Hero Member
Beiträge: 1928
Registriert: 08.02.2009, 23:56

Re: Feine Eibe :)

Beitrag von Selfbower »

noch mehr Bilder

LG. Selfbower
Dateianhänge
kleinerer Ast am Tip<br />+ Anzeichnung Overlay
kleinerer Ast am Tip
+ Anzeichnung Overlay

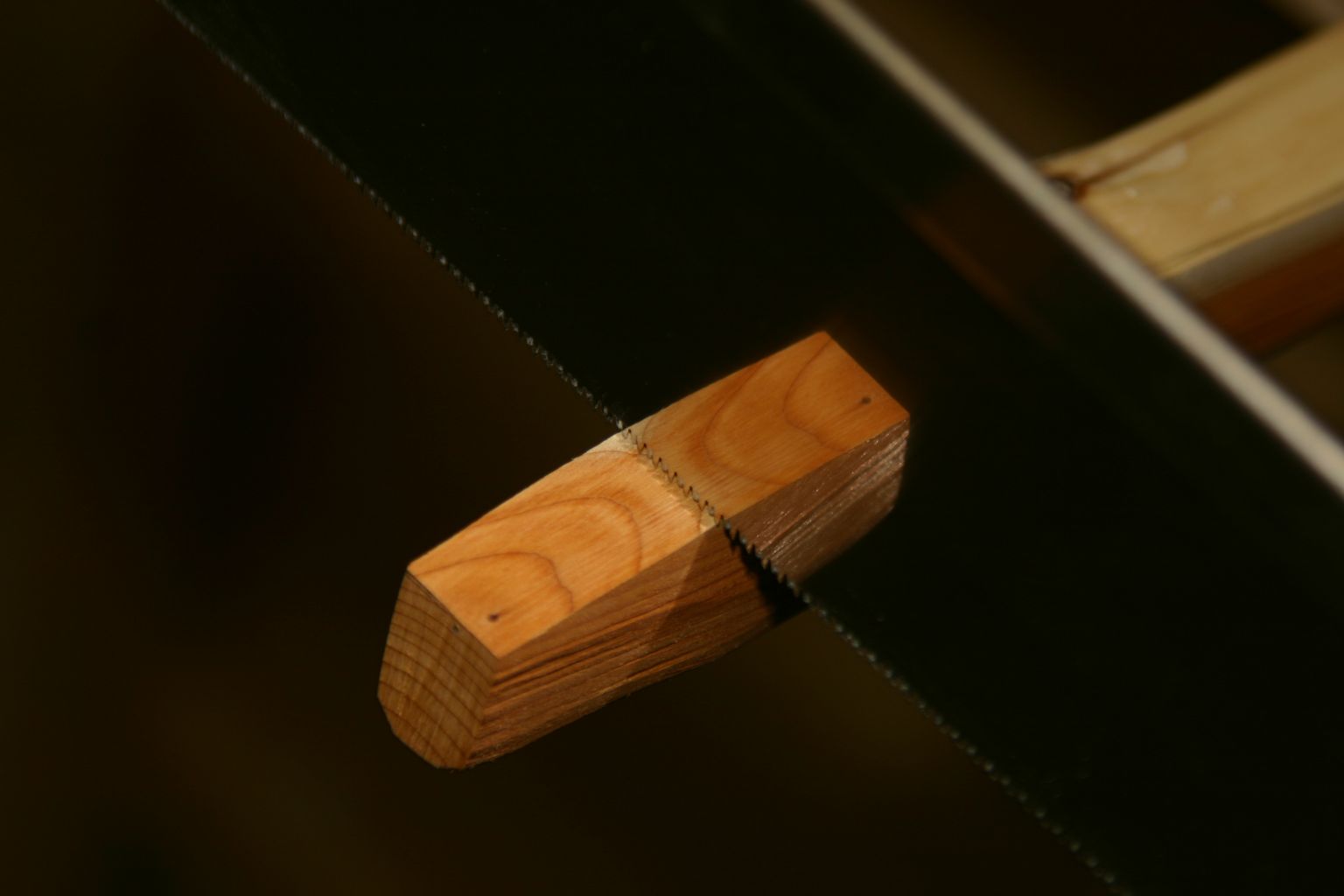

Abschrägen der Tips<br /> mit Japansäge
Abschrägen der Tips
mit Japansäge

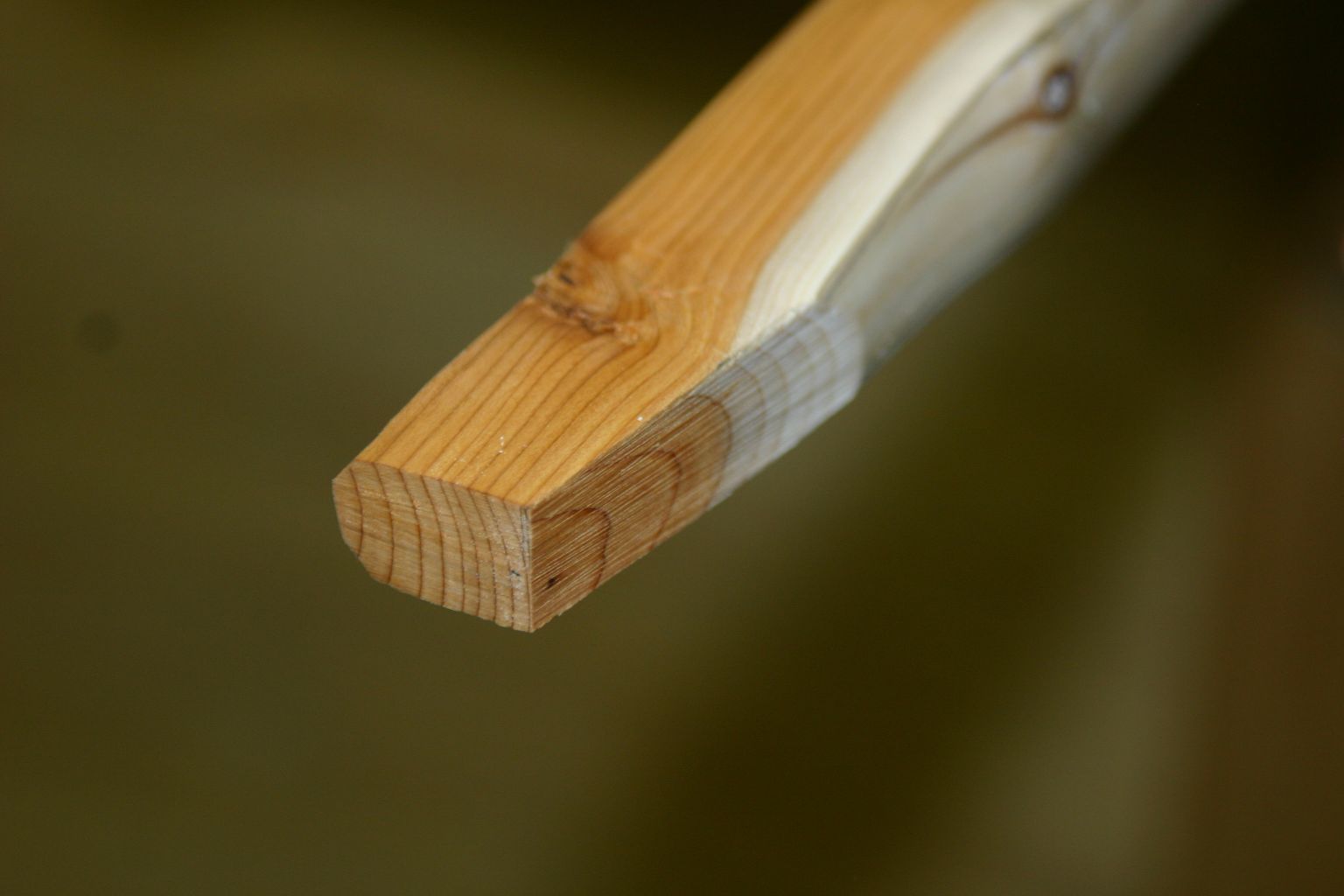

abgeschrägter Tip
abgeschrägter Tip
abgeschrägter Tip
abgeschrägter Tip
das ganze wird mit <br />2-K Kleber geklebt
das ganze wird mit
2-K Kleber geklebt

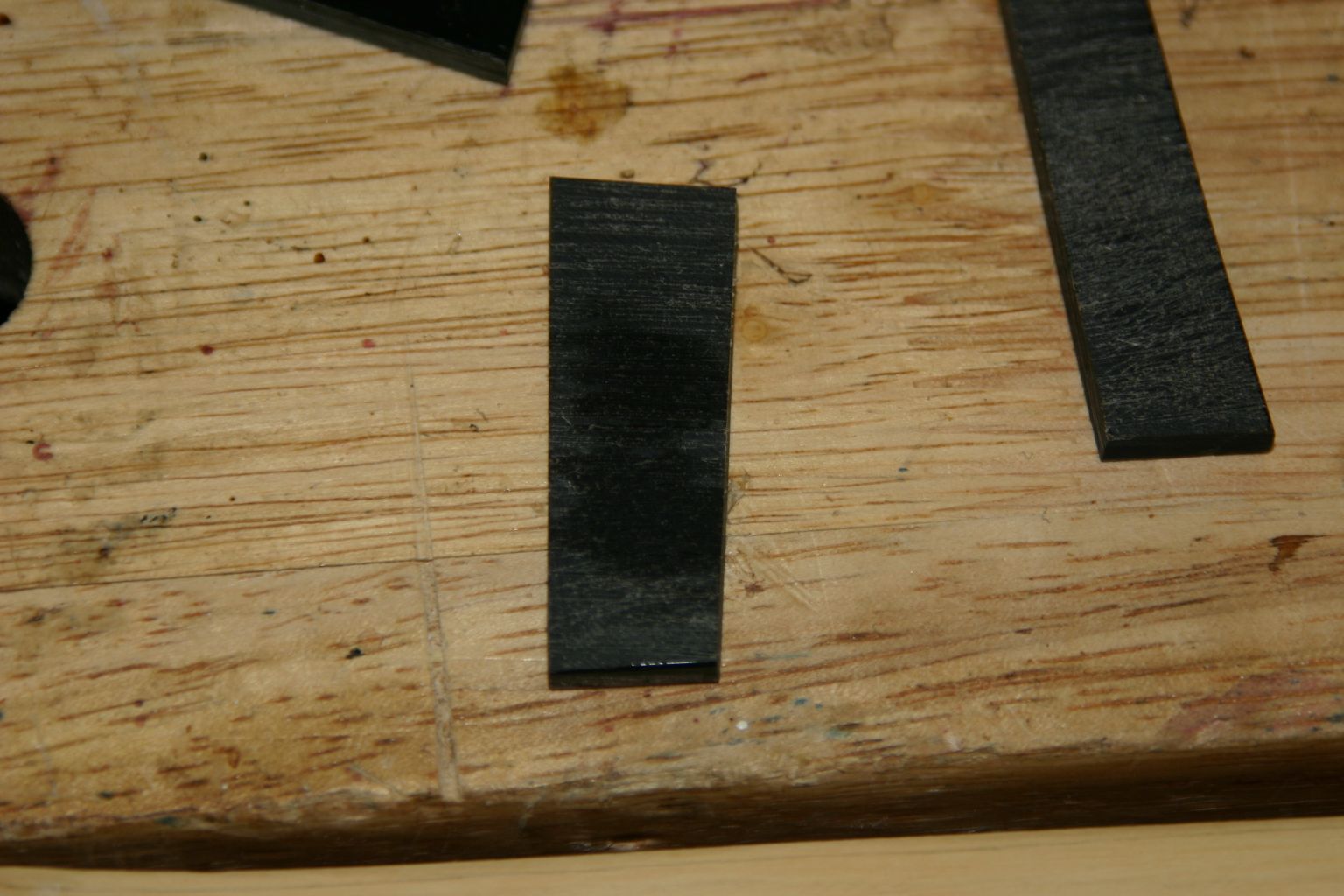

zuschneiden der <br />Büffelhorn Overlays
zuschneiden der
Büffelhorn Overlays
fast fertig zum Kleben
fast fertig zum Kleben

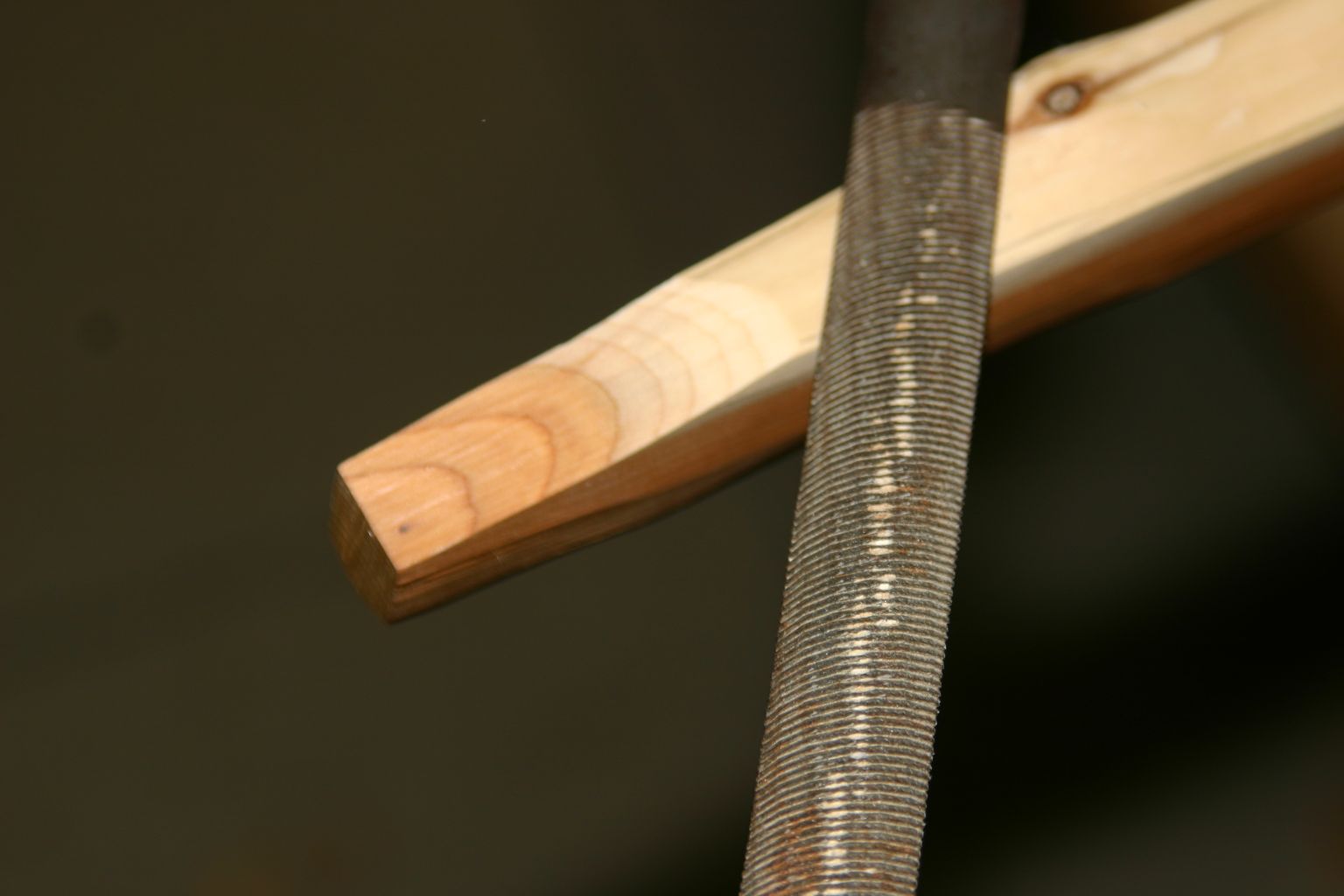

anrauhen mit der Feile
anrauhen mit der Feile
Benutzeravatar
Selfbower
Hero Member
Hero Member
Beiträge: 1928
Registriert: 08.02.2009, 23:56

Re: Feine Eibe :)

Beitrag von Selfbower »

noch mehr Bilder

Lg. Selfbower
Dateianhänge
angerauhter Tip
angerauhter Tip

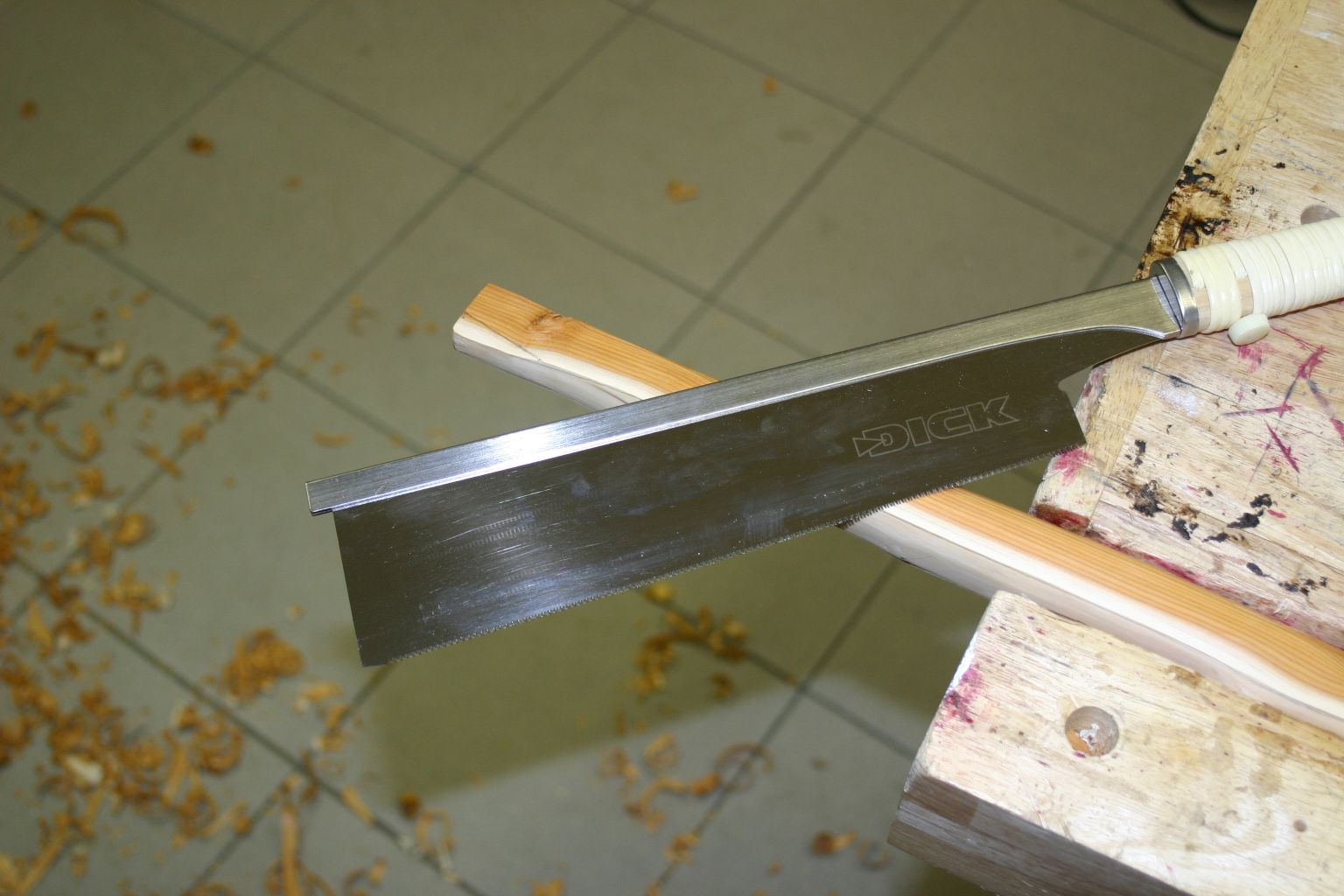

danach werden per<br /> Japansäge noch <br />feine Riefen in <br />den Tip geschnitten
danach werden per
Japansäge noch
feine Riefen in
den Tip geschnitten
das Holz wird<br /> ebenfalls angerauht....
das Holz wird
ebenfalls angerauht....
und auch mit Riefen versehen
und auch mit Riefen versehen
fertiger Tip
fertiger Tip
nun noch mit Aceton entfetten
nun noch mit Aceton entfetten
damit das ganze<br /> dann auch halte!
damit das ganze
dann auch halte!
2-K Kleber
2-K Kleber

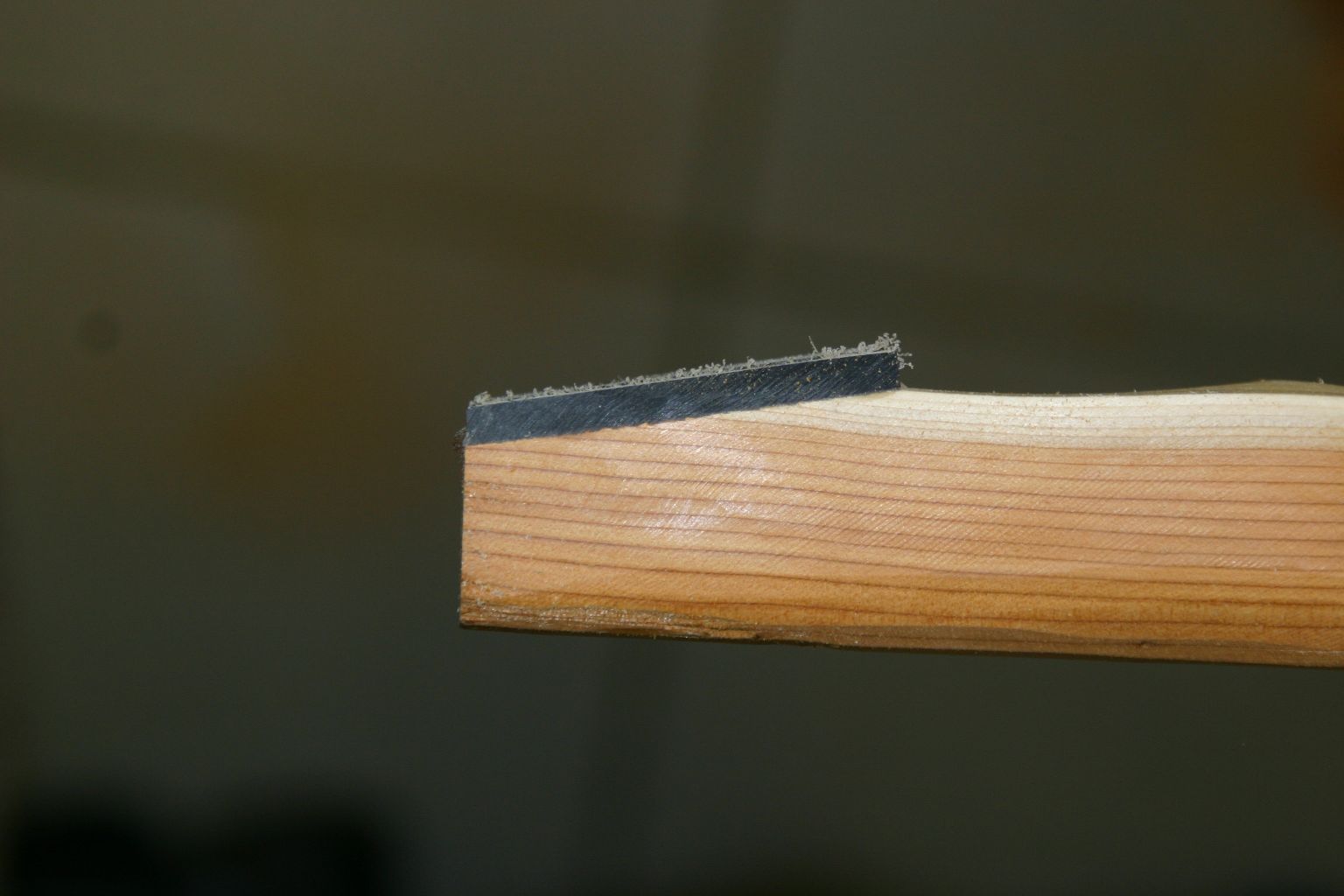

und dann das Horn drüber
und dann das Horn drüber
so... nun muss der Stave<br /> noch etwas ruhen ;)
so... nun muss der Stave
noch etwas ruhen ;)
kaldra

Re: Feine Eibe :)

Beitrag von kaldra »

tolle Bilder!
Benutzeravatar
Pyromir
Hero Member
Hero Member
Beiträge: 721
Registriert: 09.06.2009, 09:27

Re: Feine Eibe :)

Beitrag von Pyromir »

Moin,
sehr schöne Art des BuildAlong, freue mich auf die Fortsetzung.

Grüße
Marc
"There's nothing like some overseas plund'ring in springtime"

30" Spiderbows Blizzard
Benutzeravatar
Selfbower
Hero Member
Hero Member
Beiträge: 1928
Registriert: 08.02.2009, 23:56

Re: Feine Eibe :)

Beitrag von Selfbower »

Sodele :) heute hats geregnet... fast den ganzen Tag. Also ab in den Keller und weiter gings.

Heutige Schritte (bis eben grade)

Die Nocken Ausarbeiten, den Bogen noch etwas schmälern, mit dem schweifhobel vis zu einem akteptablem Bodentiller arbeiten, dann mit dem Ziehmesser die Maserung wieder herstellen (der schweifhobel hat alles "planiert"), per Ziehmesser fertigtillern, merken das der Bogen mit 100# noch etwas zu stark ist ^^, dann mit der Ziehklinge auf 90# runterbringen und noch etwas schmaler machen, die Tips auf ihre endgültige Stärke 9-10 mm bringen, tips neu zurechtfeilen (sind ja schmaler geworden) dann alles am Bogen glätten, die scharfen kanten zum Rücken hin brechen und abrunden, Sehne anfertigen.

Das ist dann der Stand von eben grade. Zwischendurch immer wieder mächtig gepumpt um keine Tillerfehler zu bekommen.

Insgesamt hält das Kernholz dem Druck stand und ich denke da wäre auch sicher ein 100# + Bogen draus geworden, wenn man es hätte drauf ankommen lassen.

so... nun die Bilder

LG. Selfbower
Dateianhänge
Tips zurechtfeilen
Tips zurechtfeilen
erstmal von beiden Seiten planieren<br />(man beachte die feine Verzahnung <br />die durch vorhergehende <br />Japnansägenbehandlung <br />entstanden ist ;) )
erstmal von beiden Seiten planieren
(man beachte die feine Verzahnung
die durch vorhergehende
Japnansägenbehandlung
entstanden ist ;) )
danach dann alles<br /> abrunden
danach dann alles
abrunden
dann die sehnenkerbe <br />einfeilen
dann die sehnenkerbe
einfeilen
nach der Bearbeitung <br />mit dem Schweifhobel <br />sieht das ganze so aus
nach der Bearbeitung
mit dem Schweifhobel
sieht das ganze so aus
am Ende des Tillerns<br />dann so
am Ende des Tillerns
dann so

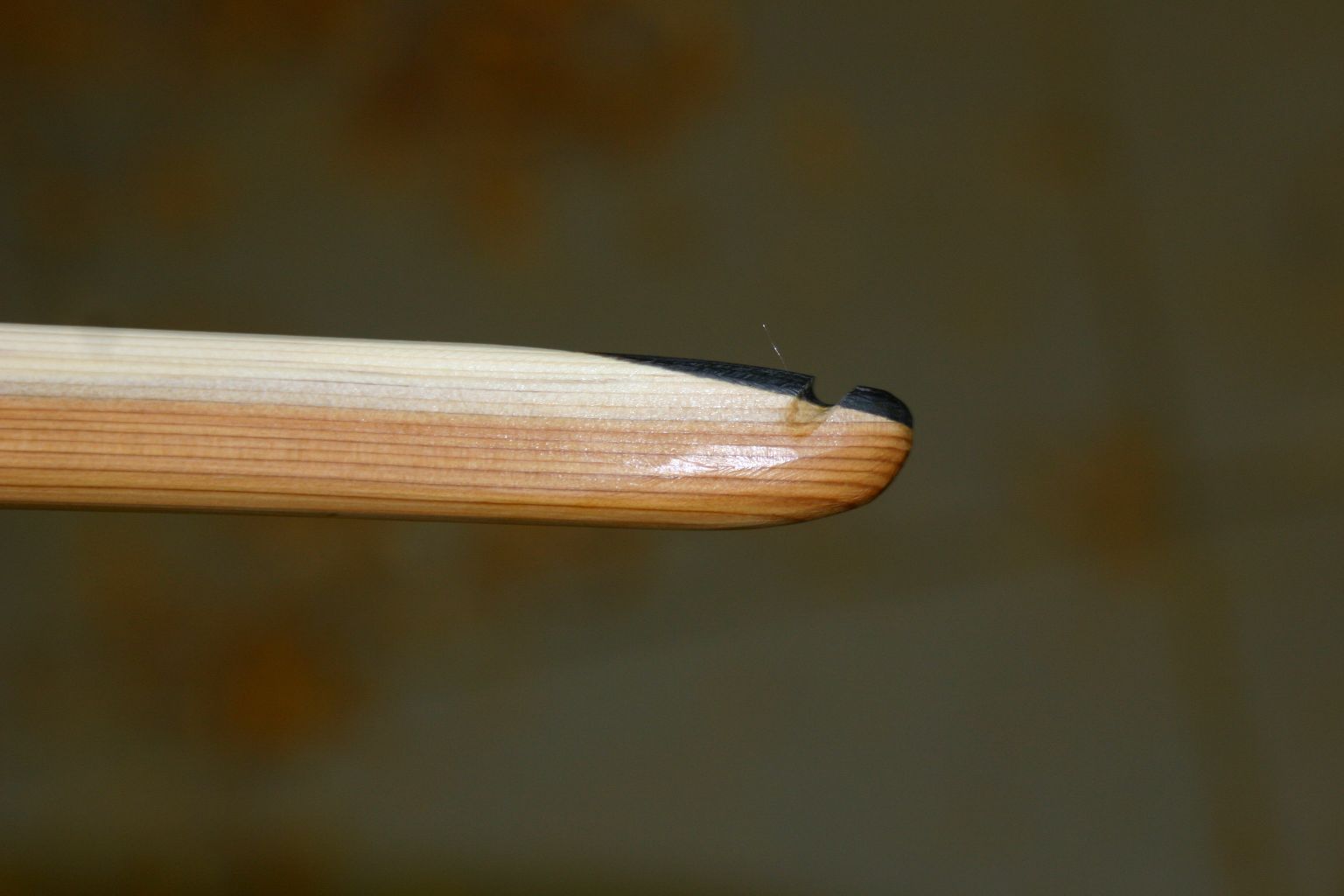

Seitenansicht<br />Tip
Seitenansicht
Tip

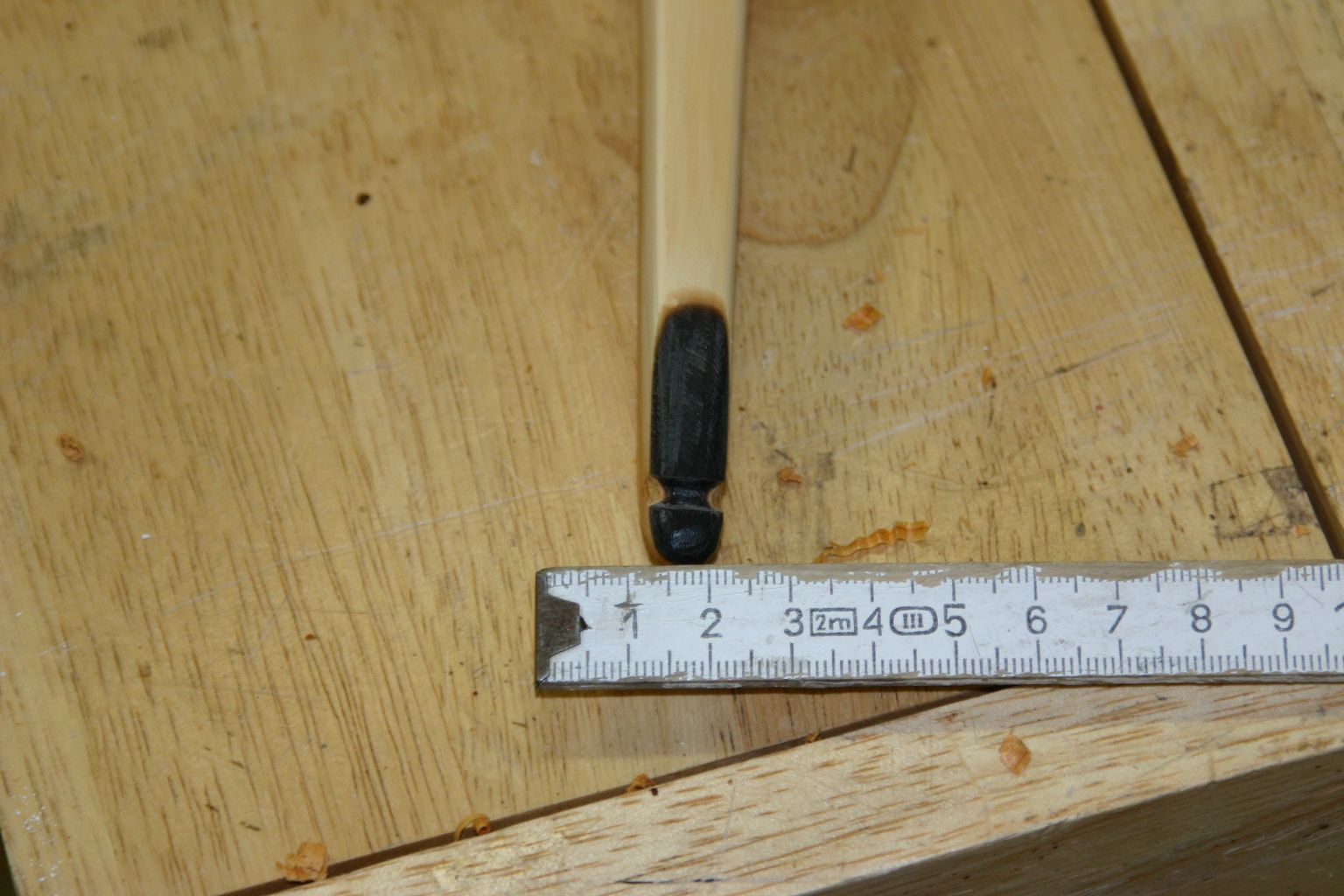

Draufsicht Tip
Draufsicht Tip
Größernvergleich
Größernvergleich
Bogenbauch
Bogenbauch
Zuletzt geändert von Selfbower am 31.05.2011, 23:19, insgesamt 1-mal geändert.
Benutzeravatar
Selfbower
Hero Member
Hero Member
Beiträge: 1928
Registriert: 08.02.2009, 23:56

Re: Feine Eibe :)

Beitrag von Selfbower »

so... nochmal einige Bilder

LG. Selfbower
Dateianhänge
Bogenrücken
Bogenrücken
Bogen mit Tillersehne
Bogen mit Tillersehne
Bogen mit 28&quot; Auszug
Bogen mit 28" Auszug

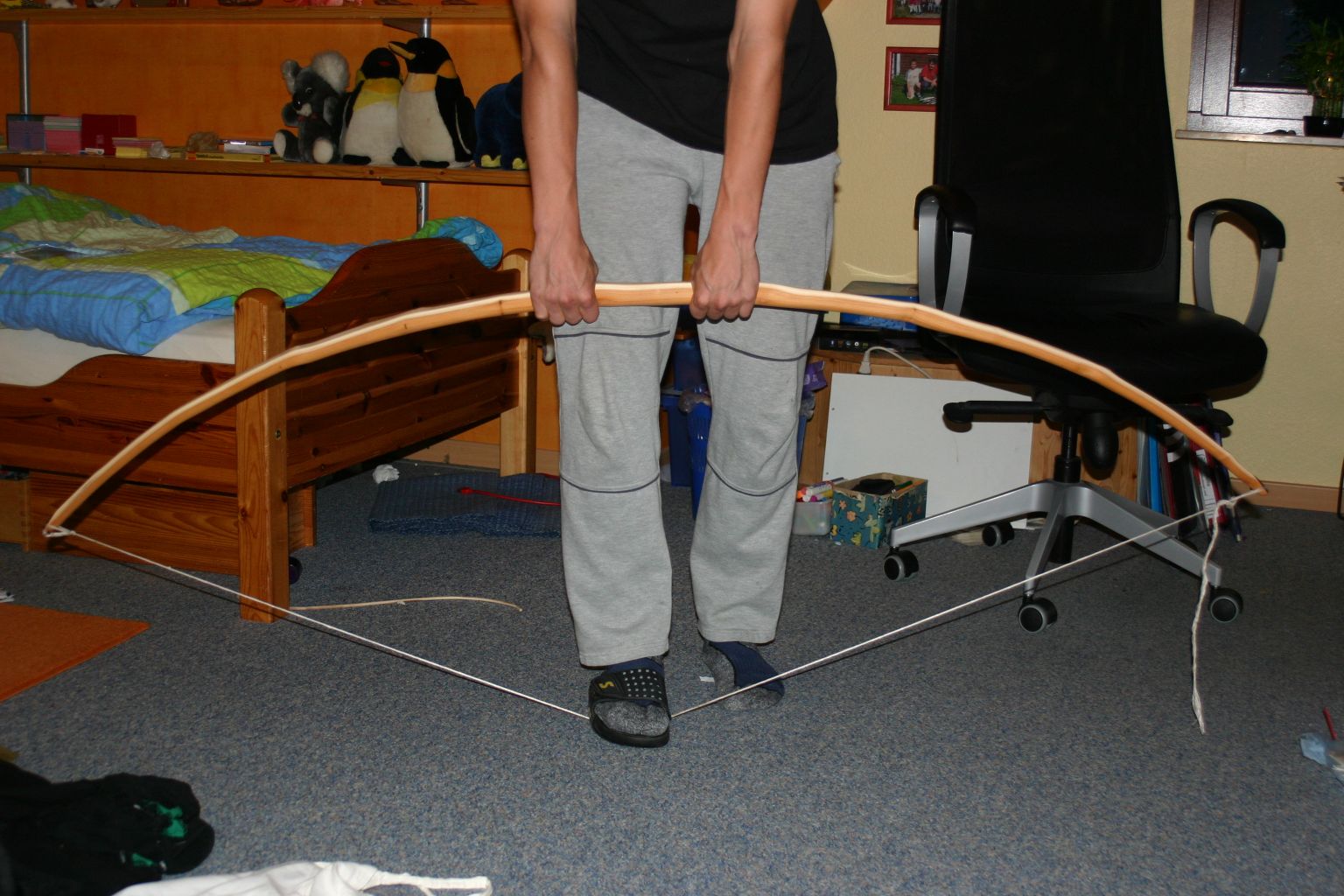

auf etwas weniger<br /> als Spannhöhe
auf etwas weniger
als Spannhöhe
nochmal das ganze<br /> auf der Tillerwand
nochmal das ganze
auf der Tillerwand
Vollauszug (keine<br /> Angst! nicht länger<br /> als 4-5 sek!) ;)
Vollauszug (keine
Angst! nicht länger
als 4-5 sek!) ;)

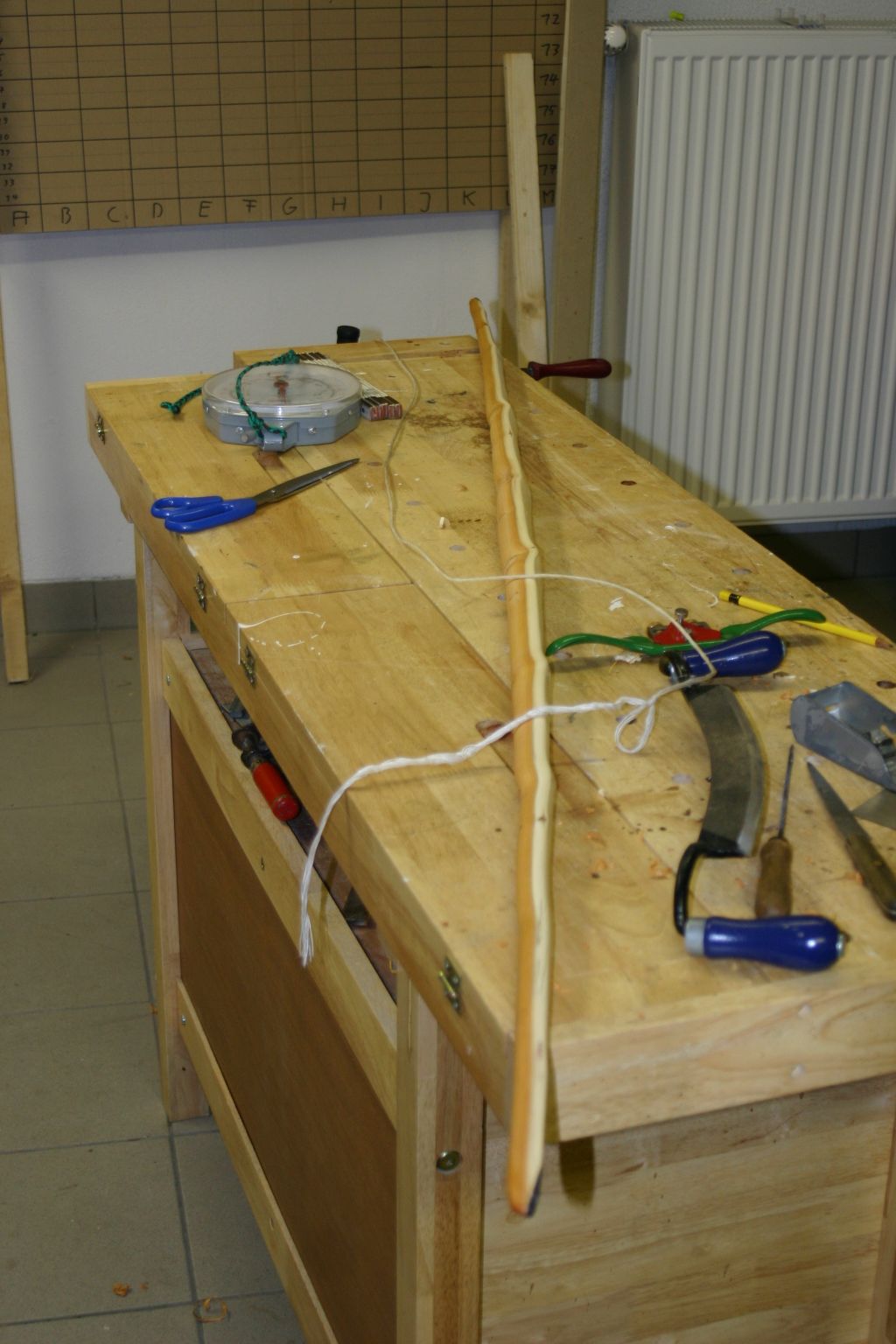

dann am Ende noch <br />ne Sehne gebaut <br />(Endlossehne 12 <br />Strang Dacron B50)
dann am Ende noch
ne Sehne gebaut
(Endlossehne 12
Strang Dacron B50)
Benutzeravatar
Blacksmith77K
Forenlegende
Forenlegende
Beiträge: 6025
Registriert: 17.09.2010, 22:55
Hat Dank erhalten: 3 Mal

Re: Feine Eibe :)

Beitrag von Blacksmith77K »

Sehr schön! 28" Auszug würden ihm allerdings gut stehen, warum nur 25"?

Ansonsten: Bild
...du biegst nicht den Bogen, der Bogen biegt Dich!

76" Yew Warbow (ELB) 135#@32"
74" Yew Warbow (ELB) 105#@32"



...and several yew warbows...
Benutzeravatar
Selfbower
Hero Member
Hero Member
Beiträge: 1928
Registriert: 08.02.2009, 23:56

Re: Feine Eibe :)

Beitrag von Selfbower »

:D ^^ die Tillerwand ist nicht gaz in Ordnung... da musst du 2" draufrechnen, da der Bogen vom Bauch aus gemessen wird... ^^ bin noch nicht zu gekommen das zu ändern :D hinzu kommt, dass der Tillerstock nicht ganz grade dransteht... :D also ist der eigendlich auf 26" ... auf 28" wollte ich ihn an der Tillerwand nicht quälen... das reicht, wenn der geschossen wird, dass der da ein zwei sekunden ist :)

Danke für dein Lob :) ;)

LG. Selfbower
Benutzeravatar
Chirion
Forenlegende
Forenlegende
Beiträge: 2584
Registriert: 21.09.2010, 12:20

Re: Feine Eibe :)

Beitrag von Chirion »

cooles Teil, sehr schöner Builtalong, und der immer wieder wichtige Beweis das auch aus Parkeibe schöne kraftvolle Bögen möglich sind, ein paar Eiben die vielleicht aufgrund deines Beitrags noch etwas länger im Wald rumstehen werdens dir danken
Chirion lehrt Pfeil und Bogen zugleich zu sein und eins mit dem Ziel zu werden

Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht
Benutzeravatar
Selfbower
Hero Member
Hero Member
Beiträge: 1928
Registriert: 08.02.2009, 23:56

Re: Feine Eibe :)

Beitrag von Selfbower »

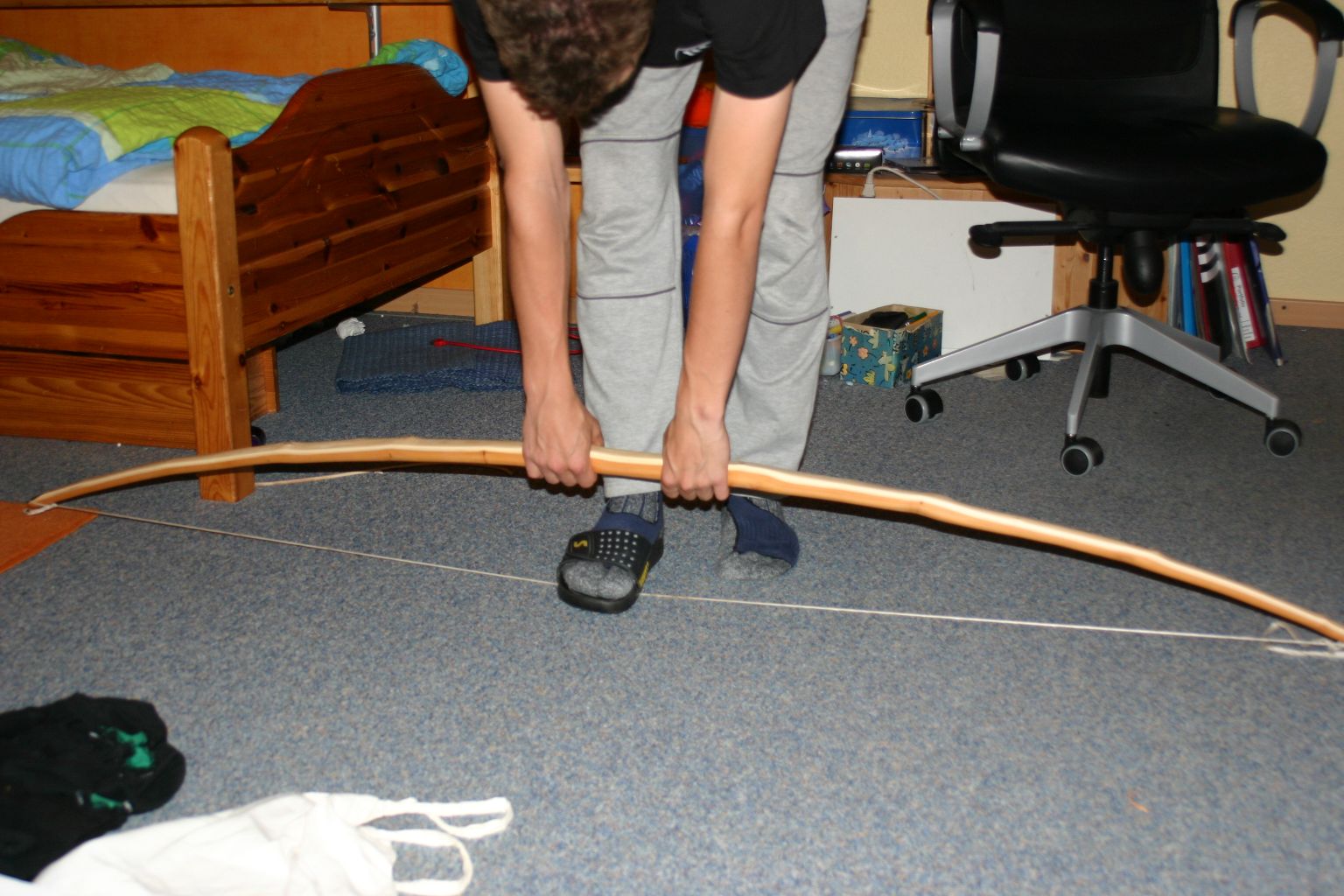

na ich hoffe doch, dass hiermit teilweise bewiesen wurde, dass auch Parkeibe gute Bögen ergibt.... und nicht jeder will ja einen Bogen der 100# + Klasse haben... 50 60 70 # dürften eigendlich immer drinnen sein ;)

LG. Selfbower
Genni
Hero Member
Hero Member
Beiträge: 1347
Registriert: 08.10.2010, 22:04

Re: Feine Eibe :)

Beitrag von Genni »

@Blacksmith:

Ne Frage zu deiner Zeichnung:
Was hat das "Mary Rose" da drin zu bedeuten? Also ist das dann in der Art eines MAry Rose Bogen oder wie darf ich das verstehen, sry, aber ich kenne mich da nicht so aus was ide ganzen versch. ELB angeht :(
Ruhe über Zorn.
Ehre über Hass.
Stärke über Angst.
Benutzeravatar
Kirklee
Jr. Member
Jr. Member
Beiträge: 83
Registriert: 10.02.2012, 00:40

Re: Feine Eibe :)

Beitrag von Kirklee »

Tolle Dokumentation, vielen Dank!
You know how to make the gods laugh? You tell them your plans...
Benutzeravatar
Selfbower
Hero Member
Hero Member
Beiträge: 1928
Registriert: 08.02.2009, 23:56

Re: Feine Eibe :)

Beitrag von Selfbower »

bitte bitte :D

LG. Daniel
Benutzeravatar
Mandos
Hero Member
Hero Member
Beiträge: 2093
Registriert: 09.06.2007, 17:28

Re: Feine Eibe :)

Beitrag von Mandos »

Genni hat geschrieben:@Blacksmith:

Ne Frage zu deiner Zeichnung:
Was hat das "Mary Rose" da drin zu bedeuten? Also ist das dann in der Art eines MAry Rose Bogen oder wie darf ich das verstehen, sry, aber ich kenne mich da nicht so aus was ide ganzen versch. ELB angeht :(
Ja, in der Art eins MR Bogens. Sonst wurden doch auch keine englischen Kriegsbögen dieser Zeit gefunden...
Kann man schlecht einen anderen nachbauen.
