Tillermeinung für Eibeflachbogen erbeten

[Gringo]

Hallo Leute,
ich habe hier einen Eibenflachbogen in der Mangel und es wäre schön wenn ihr euch den Tiller, bis hierher, einmal anschaut.

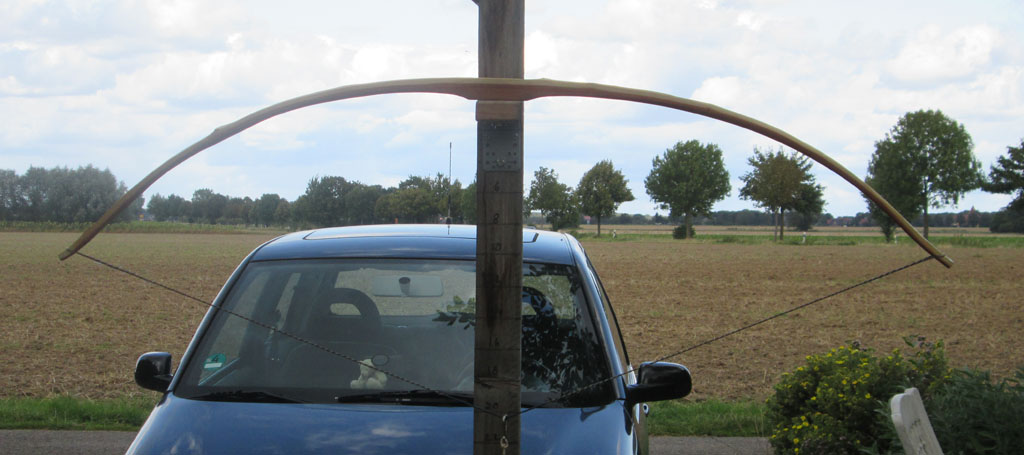

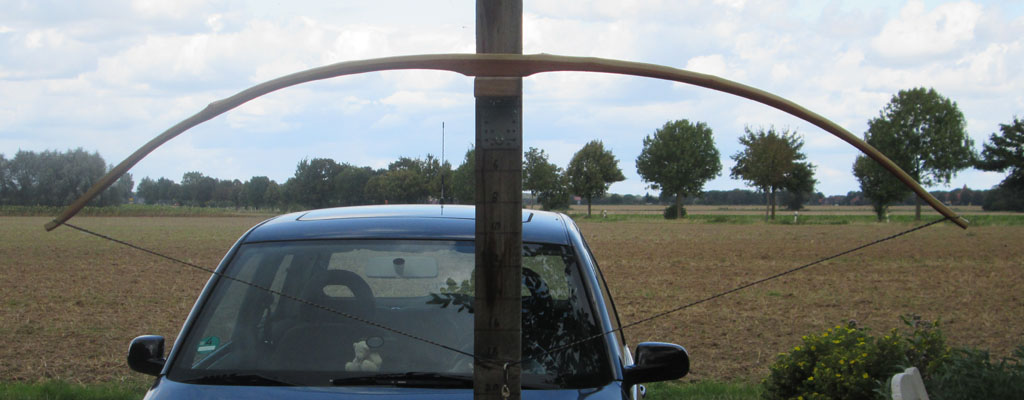

Standhöhe 6", die Bilder sind bei 16,18 und 20 Zoll gemacht.
Der linke ist der obere WA.
Der Bogen ist eine relativ schwere Ausführung. Er hat momentan 55# bei 20" . Da ist dann auch leider bei meiner Zugwaage Feierabend. Was würde er in diesem Zustand bei 28" haben?
Das kann man ja irgendwie ausrechnen, hab aber keinen Plan wie.
Danke schon mal im vorraus.
LG
Gringo

[Benedikt]

Naaaaaaaaaa...?
Da fehlt doch was...
Rüschtüsch, abgespannt

P.s: Woher hast du denn die ganze Eibe

[Gringo]

Moment...

[Gringo]

Hier haste...

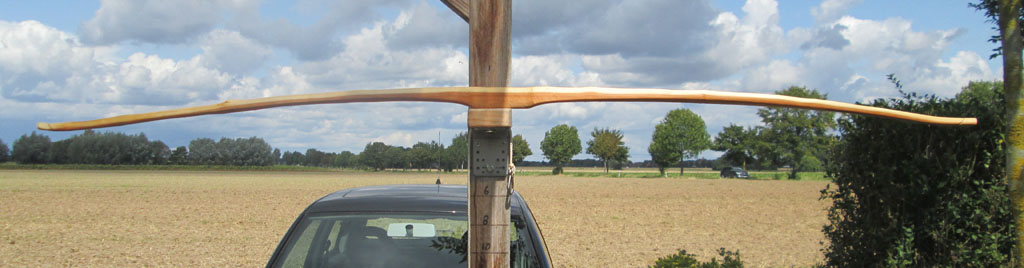

Soeben abgespannt.

Ich habe 20 Jahre auf nem Friedhof als Gärtner gearbeitet, da lässt man denn mal kurz seine Kontakte spielen...

[Blacksmith77K]

55lbs : 20Zoll = 2,75#@1"

daraus resultiert: 2,75# x 28Zoll = 77#@28"

Wenn das Holz gut ist und das Kernholz gut drückt, dann auch gerne 80#@28"

[Gringo]

Ah, super, danke Blacky!

[Blacksmith77K]

Am linken Wurfarm solltest du die Aststelle mehr einbiegen lassen.

[Benedikt]

Tausend Dank
Rechts könnte mMn noch etwas mehr die ertse Wa-Hälfte mitarbeiten, links solltest du den Bereich um den Ast in der Mittte noch ein wenig schwächen

Zu der Zuggewichtsfrage:
Ausgehend von deiner 6"-Standhöhe, hast du, wenn es bei 20" 55# sind, also 3,92# pro " Auszug, weil 55/14=3,92
Ergo hast du bei 28 22x3,92 = 86.5#
(Natürlich nur in etwa, da es sich ja nicht linear verhält )
Gruß
Benedikt

Edit: Zu langsam ^^
Aber Blacky, man geht von Standhöhe aus

[Blacksmith77K]

Aber Blacky, man geht von Standhöhe aus

Du kannst ausgehen wovon du willst, wirst aber feststellen, dass deine Rechnung falsch ist.

Seit wann geht man von Standhöhe aus? Wenn du einen Bogen baust gibst du ja auch an: 50#@28" und nicht etwa xy#@22" effektivem Auszug, weil die Standhöhe von 6Zoll laut deiner Aussage nicht zum Auszug gerechnet wird?!

[Heidjer]

Bei der Auszugskurve beginnt der Auszug mit der Standhöhe und bei Standhöhe ist die Zugkraft nun mal 0#.
Da hat der Benedikt recht, seine Rechnung stimmt bei einen linearen Anstieg. Tatsächlich wird Holz im Tillerverlauf aber etwas weicher wenn es sich an die Biegung gewöhnt hat, oder aber der Bogen eingebogen wurde wie Du es nennst.
Das endgültige Zuggewicht wird also eine Idee unter dem Ausgerechneten liegen, wird noch viel Holz weggetillert dann wird er natürlich noch mehr Zugkraft verlieren und etwa bei Blackys Prognose liegen.


Gruß Dirk

[Ösi]

Tja wenn bei Standhöhe 0 # Zugkraft vorhanden ist dann müsste der Bogen laut Benedikt´s Rechnung bei Auszug von 1" über Standhöhe 3,92# Zugkraft haben!?! Wo bleibt dann die Vorspannung bis zur Standhöhe?? Kann man so nicht rechnen nach meinem
Verständnis. Bin da bei Blacky´s Rechnung.
Ösi

[Benedikt]

Gringo, zieh doch mal ein Zoll...

[Gringo]

Gringo, zieh doch mal ein Zoll...

Ich würde dir gerne den Gefallen tun, aber http://www.fletchers-corner.de/viewtopi ... 7&start=30
deswegen kommt da erstmal keine Sehne drauf. Sry...

LG
Gringo

[deraNdy]

Mal abgesehen von dem Tiller, was ist das bitte für ne geile Lokation zum Arbeiten.....nur so am Rande..

[Gringo]

Nun ja, ich wohne hier... und immer freies Schussfeld!
