Bodkin, Typ 10

Beitrag von eddytwobows » 29.07.2011, 17:52

Wie ist der Geschmack der Himmelsfarbe blau...? Bobo weiß es...!! ;) >:) >:) >:)

Bodkin-Pfeilspitzen, gedrehte und gebohrte Tülle, 23/64, Spitzen geschmiedet, gehärtet u. geschliffen, 250gr.
Ausgangsmaterial Rundstahl d=12mm / l=61mm

Bodkin Pfeilspitze, geschmiedete Tülle, oval / 9 zu 10mm, Spitze geschmiedet, gehärtet u. geschliffen, 450gr.
Ausgangsmaterial Rundstahl d=12mm / l=61mm

LG
etb
Dateianhänge

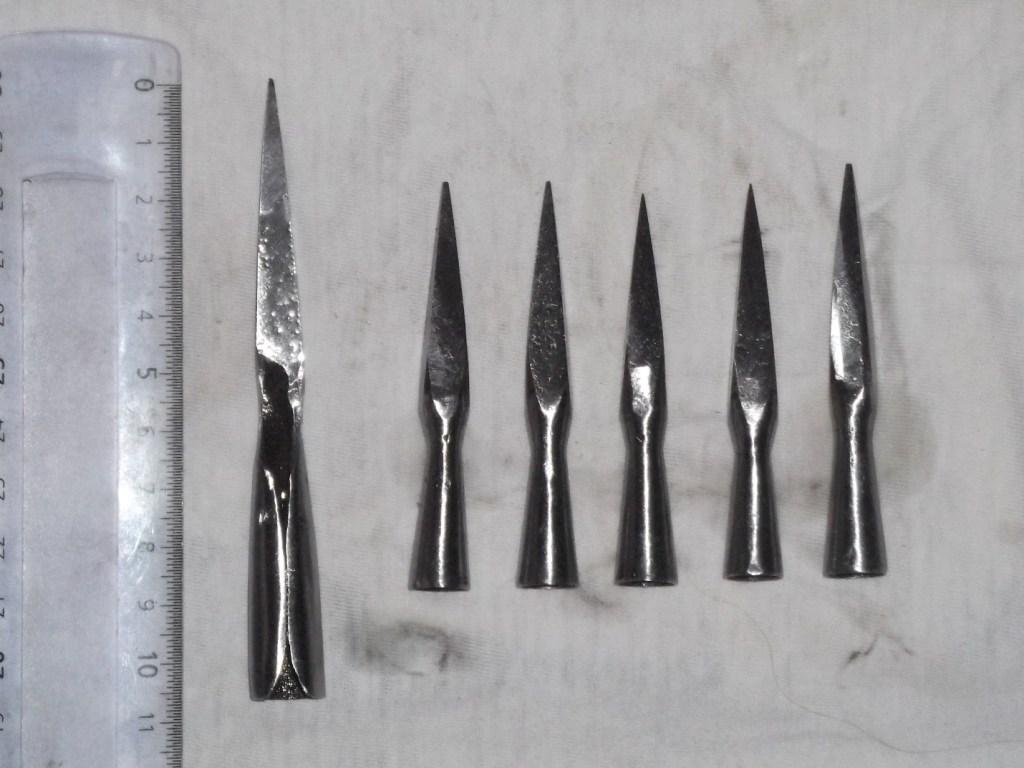

die fertigen "Bobos"... lks. zum Vergleich Bodkin mit geschm. Tülle, 450gr.

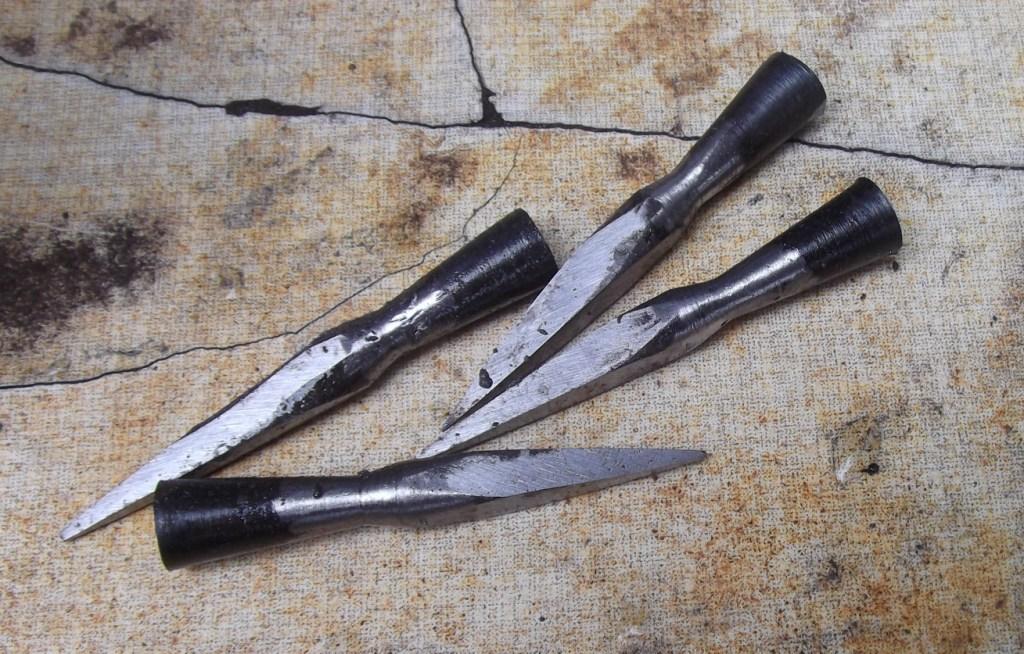

Der Rohschliff bevor sie auf Gewicht gebracht werden (von ca. 267 auf 250gr.)
...von oben...

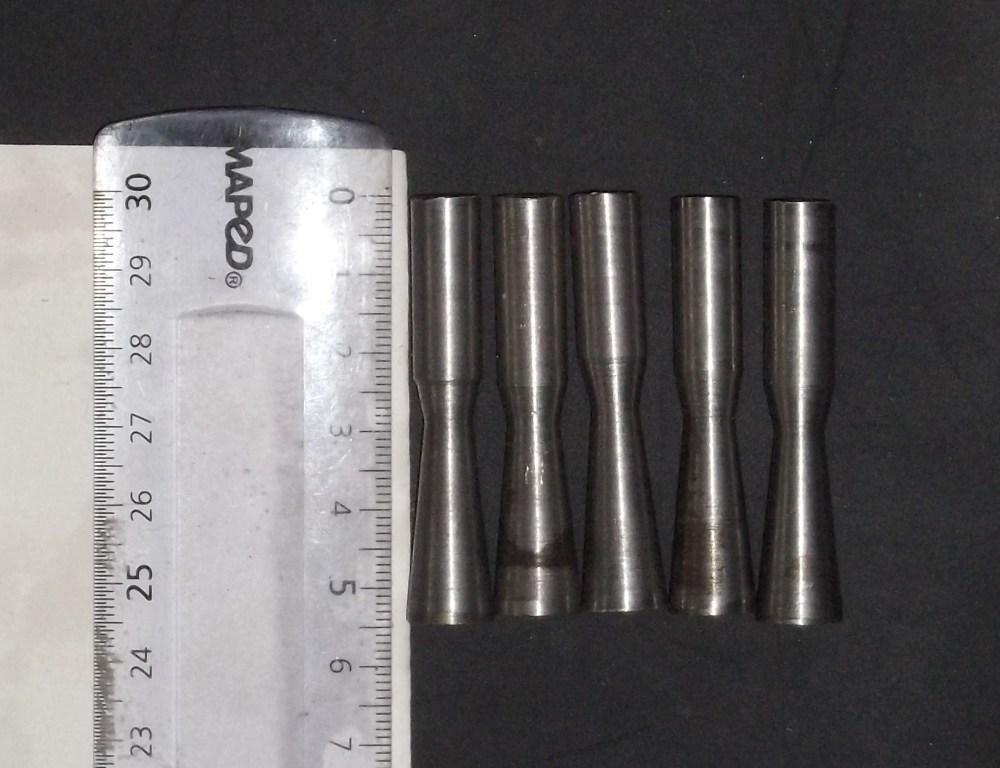

Die zum Schmieden vorbereiteten, gedrehten u. gebohrten Rohlinge...

Benutzeravatar
klaus1962
Hero Member
Hero Member
Beiträge: 2217
Registriert: 05.02.2009, 11:44

Re: Bodkin, Typ 10

Beitrag von klaus1962 » 29.07.2011, 18:34

Ich würde mir das zwar nicht auf meine Pfeile pappen,
schauen aber super aus. :) 8)

Nur ne Frage:
Ist die Schaftaufnahme innen auch konisch ? ... konisch gebohrt oder konisch gedreht ?

Gruß
Klaus

Benutzeravatar
eddytwobows
Forenlegende
Forenlegende
Beiträge: 4249
Registriert: 31.05.2009, 12:09

Re: Bodkin, Typ 10

Beitrag von eddytwobows » 29.07.2011, 18:41

Hi Klaus...

Danke... :)
Die Schaftaufnahme bei den "kleinen" habe ich mit einem Kegelbohrer an der Drehbank gemacht, die geschmiedete Tülle ist innen ebenfalls konisch... hab mir dafür einen exrta Kegeldorn gedreht, der Kegelwinkel ist etwa 10°...

LG
etb

Benutzeravatar
Mandos
Hero Member
Hero Member
Beiträge: 2093
Registriert: 09.06.2007, 17:28

Re: Bodkin, Typ 10

Beitrag von Mandos » 29.07.2011, 19:13

Sieht schön aus! Sag bescheid, wenn du mit den geschmiedeten Spitzen in Serie gehst! ;)

Benutzeravatar
Pyromir
Hero Member
Hero Member
Beiträge: 721
Registriert: 09.06.2009, 09:27

Re: Bodkin, Typ 10

Beitrag von Pyromir » 29.07.2011, 19:51

Moin Eddy,

Hammeresk!

Ich bin mir ziemlich sicher, dass ich soetwas irgendwann in fernerer Zukunft auch einmal haben möchte. Die sind ja klasse.

Grüße
Marc
"Ich bin Leben, das leben will, inmitten von Leben, das leben will." Albert Schweitzer

72" *WhiteWidow* 50#@29"
70" Alemannen-Esche 30#@29"

Ron archery

Re: Bodkin, Typ 10

Beitrag von Ron archery » 29.07.2011, 19:56

Na die sehen ja recht ordentlich aus! Sind sie denn gehärtet?

Ron archery

Re: Bodkin, Typ 10

Beitrag von Ron archery » 29.07.2011, 19:56

Sorry, hab erst jetzt gelesen, dass sie gehärtet sind..

Benutzeravatar
Mandos
Hero Member
Hero Member
Beiträge: 2093
Registriert: 09.06.2007, 17:28

Re: Bodkin, Typ 10

Beitrag von Mandos » 29.07.2011, 19:56

250gr sind aber auch schon 'ne Ansage. Meine Short Type 10s von Hector Cole wiegen so 140gr. (für 10mm Schäfte).

Der geschmiedete ist mit 450gr dann schon ein richtiges Schwergewicht! Geht auch schon in Richtung Nadelbodkin, nicht mehr Type 10.

Benutzeravatar
Blacksmith77K
Forenlegende
Forenlegende
Beiträge: 6023
Registriert: 17.09.2010, 22:55

Re: Bodkin, Typ 10

Beitrag von Blacksmith77K » 29.07.2011, 21:07

Meine Schäfte haben schon eine Erektion! ;)
...du biegst nicht den Bogen, der Bogen biegt Dich!

76" Yew Warbow (ELB) 135#@32"
74" Yew Warbow (ELB) 105#@32"



...and several yew warbows...

Yumiya
Sr. Member
Sr. Member
Beiträge: 450
Registriert: 16.10.2010, 18:44

Re: Bodkin, Typ 10

Beitrag von Yumiya » 29.07.2011, 21:21

Blacksmith77K hat geschrieben: » Erektion «

Ich hab den Begriff im Bogenbau-Lexikon nicht gefunden. Könnte man das mit Top-Spine-Wert gleichsetzen? ;)
.

Benutzeravatar
Blacksmith77K
Forenlegende
Forenlegende
Beiträge: 6023
Registriert: 17.09.2010, 22:55

Re: Bodkin, Typ 10

Beitrag von Blacksmith77K » 29.07.2011, 22:26

So in etwa, ja *lol*

Im Ernst, die Bodkins sind allererste Sahne *RESPEKT*
...du biegst nicht den Bogen, der Bogen biegt Dich!

76" Yew Warbow (ELB) 135#@32"
74" Yew Warbow (ELB) 105#@32"



...and several yew warbows...

Benutzeravatar
eddytwobows
Forenlegende
Forenlegende
Beiträge: 4249
Registriert: 31.05.2009, 12:09

Re: Bodkin, Typ 10

Beitrag von eddytwobows » 30.07.2011, 12:33

@all...
Danke für´s Lob, freut mich, daß sie Euch gefallen...
Werde heute Abend oder morgen noch eine etwas leichtere Version (300 gr.) von dem mit der geschmiedeten Tülle reinstellen...

Mandos hat geschrieben:Sieht schön aus! Sag bescheid, wenn du mit den geschmiedeten Spitzen in Serie gehst! ;)

@Mandos...
Gehe ich da richtig von der Annahme aus, daß Du Lust hättest, welche einzutauschen...? ;)

@Blacksmith...
Blacksmith77K hat geschrieben:Meine Schäfte haben schon eine Erektion! ;)

lol...
Da stellste dann aber auch Bilder von den fertigen Pfeilen rein, ja... ;) :D

LG
etb

Benutzeravatar
Blacksmith77K
Forenlegende
Forenlegende
Beiträge: 6023
Registriert: 17.09.2010, 22:55

Re: Bodkin, Typ 10

Beitrag von Blacksmith77K » 30.07.2011, 12:36

Sicher kommen dann die fertigen Pfeile rein! ;)
...du biegst nicht den Bogen, der Bogen biegt Dich!

76" Yew Warbow (ELB) 135#@32"
74" Yew Warbow (ELB) 105#@32"



...and several yew warbows...

Benutzeravatar
Mandos
Hero Member
Hero Member
Beiträge: 2093
Registriert: 09.06.2007, 17:28

Re: Bodkin, Typ 10

Beitrag von Mandos » 30.07.2011, 12:39

Gehe ich da richtig von der Annahme aus, daß Du Lust hättest, welche einzutauschen...?


Da bräuchte ich zuerst mal was anständiges zum Tauschen. Aber prinzipiell, sicher. ;)

Benutzeravatar
eddytwobows
Forenlegende
Forenlegende
Beiträge: 4249
Registriert: 31.05.2009, 12:09

Re: Bodkin, Typ 10

Beitrag von eddytwobows » 30.07.2011, 19:38

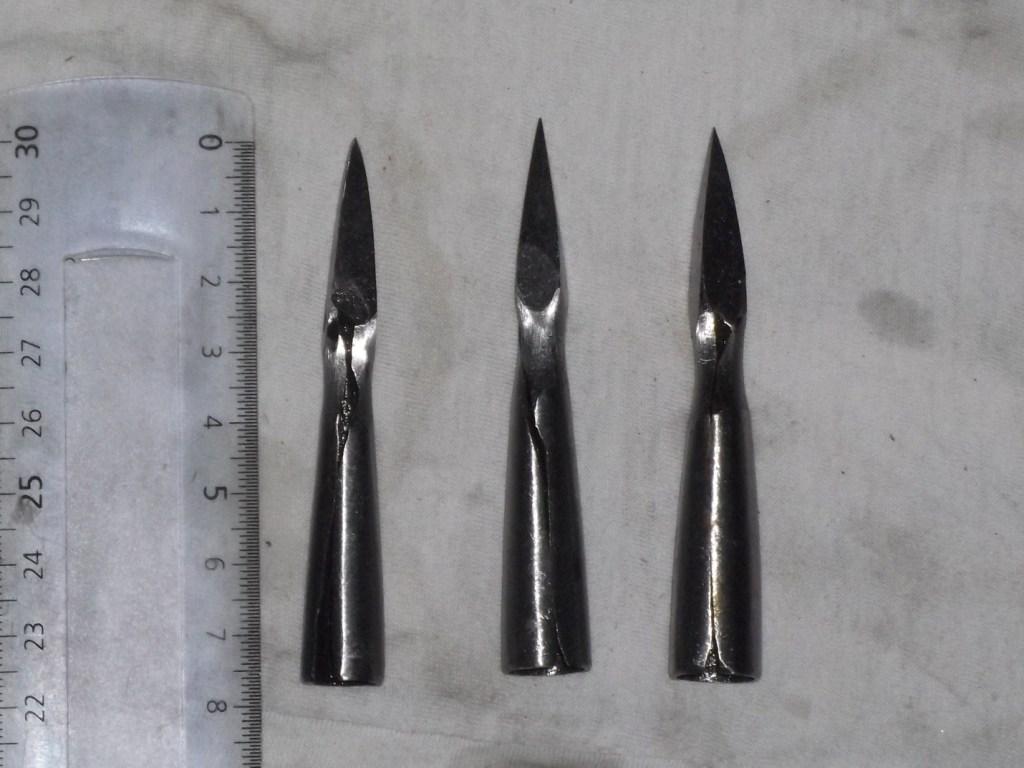

So denn, hier mal die Fotos von den 300gr. Bobos... aber ob die jetzt noch zu Typ 10 zählen, weiß ich nicht... ;) :D
v.lks.n. rechts...:
11/32....23/64...10mm (alle Angaben in ca. ... ;) :D :D )

LG
etb

Edit: Die Angaben oben beziehen sich übrigens auf den Innendurchmesser...
