Saplingbow 7 Chirion: Bambus

[JuergenM]

Sehr spannend, bin echt gespannt, wie der Bogen wird.
Gruß Jürgen

[Chirion]

Das wird natürlich zur Bearbeitung der Seitenkontur gleich ausgenutzt und die Beiden Hälften mit 2 Zwingen aneinander fixiert.

So läßt sich die Seitenkontur für beide Wurfarme wunderbar gleichzeitig ausarbeiten.

nach der Ausarbeitung der Seitenkontur

das gibt 2 vom Dickentaper und der Seitenkontur identische Wurfarme.

Jetzt noch den Spleiss einsägen

und schon sieht das ganze nach Bogen aus.

[Chirion]

Aber auch hier werde ich versuchen beim Trocknen die Form noch ein wenig zu optimieren.

Gleich wie bei "Buthan1" wird "Buthan2" mit Zwingen unter leichter Erwärmung an die Form angepasst.

und zum Schluss die Zwingen durch Kabelbinder ersetzt.

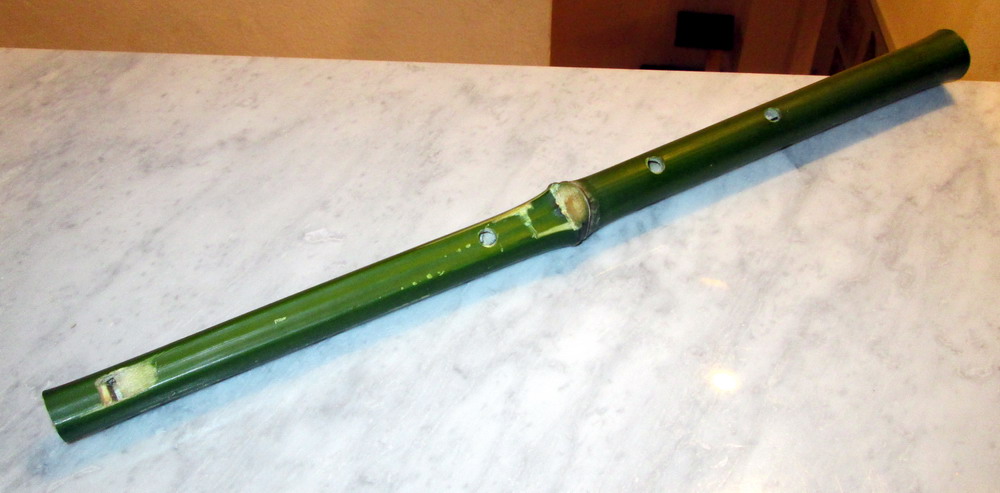

Eigentlich wollt ich dann heute noch mit Buthan3 beginnen, allerdings hat sich meine Tochter eine Flöte von mir gewünscht

Also hab ich auch für das obere Ende eines Rohres eine Verwendung gefunden

immerhin tut das Ding was es soll, nämlich pfeifen, auch wenn ich offensichtlich den Winkel der Stimmlippe nicht ideal erwischt hab, weil bei festerem Pusten der Ton sofort in den Oberton überschlägt, aber für den ersten Prototypen und die erste überhaupt gebaute Flöte will ichs gelten lassen, und die 2,5 Jahre alte Maus düst flötend durchs Haus.

Buthan3 is dann halt morgen an der Reihe.

[benzi]

wow das ist jetzt schon mein Lieblingsthread in diesem Turnier!

ich hatte ja letztes Jahr das Vergnügen einen Bhutanbogen life zu sehen, als kleines Geschenk hier ein Bild von Herrn Zhang Xi Ling beim Zusammenbinden des Bogens unter den Blicken von Neugier



viel Erfolg!

Grüße benzi

[Chirion]

@ benzi, Danke ....hm wenn ich das Bild so ansehe denke ich werde ich "Buthan3" doch nicht wie die anderen beiden fix verspleissen sondern gebunden verarbeiten...ich hatte mir gedacht das die gebundene authentische Variante etwas linkisch aussieht aber original ist halt original...

[benzi]

cool! diese takedown Varainte hat was.... hier noch ein paar Bilder... vllt kannste was daraus entnehmen:

Grüße benzi

[apaloosa]

Benzi,
da ist aber doch eine Schraube im Bild 2 (kleinen Finger) zu sehen oder? Also nicht nur "Wicklung".

VG
Harald

[Chirion]

Ich glaub nicht das es sich um eine Schraube handelt, schon eher einen Positionierungsstift aus Bambus

[benzi]

da ich die Bilder ja in höherer Auflösung habe und selber neugierig war, was das ist, hab ichs rausvergrößert... beim Zusammenbaun war weit und breit kein Schraubendreher oder ähnliches in Sicht... sieht für mich nach einem Loch aus....

Grüße benzi

[Chirion]

@ benzi ist definitiv ein Loch für einen Haltestift, komme später darauf zurück woher ich das weiß.

[Chirion]

So heut gings weiter mit "Buthan3"

das wird ein leichter Buthan bei dem ich nicht weiß ob er die 30# schaffen wird, macht aber nix weil ich eh leichte Bogen für den Bogenschießplatz am Mittelalterfest brauch.

Ausgangsstück war ein 90cm Rohrabschnitt oberhalb der für Buthan2 verwendeten Abschnitts.
uUntere Wandstärke 9,5mm, obere Wandstärke 6mm.
Nach bereits oben gezeigtem Verfahren wurde gespalten und die Wurfarme zurechtgehobelt.

wobei ich diesmal darauf geachtet hab das die ränder des Innenrohrs nicht paralell sondern zum Tip hin schmäler werden um den geringen Wandastärkenunterschied von 9,5 zu 6mm gerecht zu werden.



Wieder passen nach dem Hobeln der Rückenseite die Teile perfekt aufeinander. Hier kann man auch wunderbar korrigieren wenn ein Teil an einer Stelle übersteht einfach die Fläche in dem Bereich nachhobeln bis es exakt passt.

dann werden an den aneinander fixierten Wurfarmen die Seitenkontur ausgehobelt Hier ist die Unterseite bereits gehobelt die obere noch nicht.

Wenn ich mich nicht irre, braucht man da auch nichts mehr Tillern, das werd ich gleich mal testen.

provisorische Buthanverschnürung

sieht schon mal ganz gut aus.

ok der Tiller ist etwas grifflastig aber ansonsten gleichmäßig, die Wurfarmenden etwas kürzen und noch ein wenig schwächen kann ich auch nach dem Trocknen. An dieser Stelle hab ich beim Probeausziehen auch festgestellt das ein Haltestift notwendig ist da die Griffteile sonst in der Bewegung die Tendenz haben sich ineinander zu schieben. Bambus hat wenn man ihn grün biegt keine Tendenz Set zu entwickeln deshalb kann man den Bogen ruhig auch nass aufspannen um den Tiller zu überprüfen.
Das Zuggewicht ist im nassen Zustand allerdings höchstens 10# bin neugierig wieviel der beim Trocknen zulegt.

mit Kabelbindern aneinander fixiert kann der Bogen wunderbarvb trocknen

[Gornarak]

Bambus ist schon ein witziges Material.

[Chirion]

[*]Nun zu "Buthan4"

Ausgangsrohr war der Abschnitt über "Buthan2"

Abgelgngt auf 84cm mir einer unteren Wandstärke von 9mm und einer oberen Wandstärke von 6mm.

Nach dem gleichen Verfahren die Wurfarme rausgehobelt.

Bei "Buthan4" möcht ich mich mit einer Varation dieser Technik ein wenig die Grenzen dieses Bogentyps herantasten.
Dieser bogen wird wieder verspleißt dazu hab ich wie bei "Buthan1und2" beschrieben einen V Spleiss eingesägt.

Zusätzlich hab ich aus einem anderen Rohrstück zwei Griffstücke ausgesägt und in der Wölbung mit der Feile dem Bauch des Griffs angepasst.

die beiden Griffstücke sind unterschiedlich lang sodass sie nach dem Trocknen verschliffen werden können.

das ganze auf der Form zusammengebaut und in der Mitte mit einer Zwinge fixiert

fluchtet schon mal gut.

mit der HLP wird nun der Griff mit seinen Griffschalen an die Form angepasst und mit zusätzlichen zwingen fixiert.

Dann werden die Wurfarme ebenfalls mit der HLP angeformt.

der ganze Bogen auf der Form.

Bei dem Bogen hab ich ein Zeitproblem weil der ein Sehnenbacking bekommen soll, es wäre sicherlich besser den Griff mit dem Spleiß mit Hasenhaut Leim zu verkleben, denn das wäre auch am halbnassen Bambus möglich, allerdings müsst ich das dann ein paar Wochen trocknen lassen bevor ich den Sehnenbelag aufbringen kann.

Wenn Ich mit Epoxy klebe kann ich bereits zwei Tage Später die Sehne aufbringen, allerdings muss für Epoxy der Bambus trocken sein, wie ich es dreh und wende es wird eng mit der Zeit wenn der Sehnenbelag zumindest einigermaßen trocknen soll.

Drei Wochen Trockenzeit für den Sehnenbelag sind Minimum um den Bogen für die Präsentation spannen und in den Vollauszug zeihen zu können. Nach der Peräsentation kann er dann ja noch ein zwei Monate nachreifen.

[maruk]

Super interessanter thread!
Weisst du, wie alt der Bambus ist?
Wenn dir noch, was nwahrscheinlich ist, Ideen fehlen: Bieg im grünen Zustand Bauch und Rücken für ein Karpowicz-Design, nach dem Trocknen die Bauchseite rösten und verleimen. Das würde ich zumindest versuchen, wäre aber glaub ich nicht im Sap-Turnier erlaubt, fällt mir grade ein...

[Chirion]

@maruk beim Karpowicz müsste man wie du schon schreibst Bauch und Rücken verlaminieren und im Griff mit einem weiteren Laminat verstärken das ist im Sap Turnier nicht erlaubt. Aber ich werd sicher auch außerhalb des Sap Turniers weiter mit frischem Bambus rumexperimentieren und da sind dann auch laminierte Bögen geplant.

Der Bambus ist ziemlich sicher ein grüner Pulverbambus (Phyllostachys viridiglaucescens) möglicherweise aber auch ein Elegant Bambus (Phyllostachys vivax). Wie alt die geernteten Rohre sind weiß ich nicht die Pflanze selbst dürfte über 20 Jahre alt sein, da kann ich aber nochmal nachfragen.

Laut Artenbeschreibung sind unter günstigen Bedingungen vor allem hier südlich der Alpen solche Rohre nach 7-10 Jahren möglich.
