Hornbogenarmbrust

[Baumkirchner]

Hallo,

nach mehr als einjähriger Bauzeit ist meine neue Hornbogenarmbrust endlich fertig.
Ein paar Daten:
Bogenlänge: 75cm
Standhöhe: 7cm
aktiver Sehnenweg: 15cm Zuggewicht: 250kg
Säulenlänge: 76cm
Säulenmaterial: Buche
Einlagen: Hirschgeweih, Horn

Gruß

Baumi

[Theudebald2]

Hallo Baumi,

Die ist ja super -Respekt Hut ab und was noch alles !

Da möchte ich unbedingt alles darüber wissen !

Gruß Werner

[Galighenna]

Wow!
Das ist mal ein starkes Stück. Ich finde es beeindruckend was man aus Horn etc so rausholen kann.
250kg Zuggewicht? Wie spannt man die? Mit einem Spannhaken? Mit Kurbel?

Die Bemahlung ist zwar etwas Bunt für meinen Geschmack aber die Zeigt das du da viel Arbeit und Mühe reingesteckt hast.
Wie schießt sie sich denn?

[Baumkirchner]

Danke!

@ Galighenna

Zur Schussleistung kann ich noch nicht viel sagen, da ich den Bogen noch nicht zu sehr belasten möchte - er soll noch über den Winter trocknen können.

Die Bemalung mit dem Rankwerk basiert auf einem Original aus der 2. H. des 15. Jh. das im KHM Wien hängt. Das gute Stück musste auch für die restliche Reko herhalten, wobei es sich hier um eine weitgehend massstabsgetreue Verkleinerung des Originals handelt - der Bau eines 110cm Hornbogen war mir zu heftig :-)

@ Werner - was willst du noch darüber wissen?

Gruß

Baumi

[Galighenna]

Ah das gute Stück hat sogar eine Original-Vorlage... Cool! Naja 110cm sind ja auch echt n bischen sehr groß. Wird dann sicher auch vom Material her einiges teurer und der Aufwand steigt exorbitant oder?

[Theudebald2]

@baumi

Eigentlich alles ausser den Stahlteilen !
So einen Bogen gibt es nicht alle Tage zu bestaunen.
Hoffentlich hast Du Pruduktionsbilder genacht ?

Gruß Werner

[kra]

Schließe mich dem Lob und den Fragen an - wie ist der Bogen aufgebaut (Materialien), wie dick die (vermutete) Sehnenlage, Holzkern oder nicht, wie dick usw. usw. - halt alles Wissenswerte

[Baumkirchner]

Der Bogen besteht aus einem Kern aus Büffelhornstreifen - mittig ca 16 x 50mm, der dann einen ca 12mm dicken Sehnenbelag bekommen hat. Mit zusätzlichen Holzlamellen hab ich keine guten Erfahrungen gemacht, da die Dinger bisher meist nach einiger Zeit gebrochen sind (das hat wahrscheinlich aber an der Qualität der Eiche gelegen).
Der Bogen wurden dann mit Birkenrinde und anschließend mit Pergament überzogen. Auf das Pergament kam schließlich die Bemalung mit moderner Eitempera.

Gruß

Baumi

[klaus1962]

Ja, mächtig tolles Teil geworden, gratuliere !!!

Ich möchte auch noch viel mehr darüber erfahren und sehen (Detailfotos)

Gruß
Klaus

[Quercus]

Hi Baumkirchner,
das Ding ist ja echt super geworden. Ich habe mir mal das Buch "Die Hornbogenarmbrust" angesehen und das Projekt für meine Rentenzeit anvisiert. Steckt ja doch ein Haufen Arbeit drin. Hast du mal spasseshalber notiert, wieviele Arbeitsstunden in dem Teil stecken. Würde mich schon mal interessieren, genau wie mehr Details. 250kg sind ja nun echt schon mal ne Hausnummer.

Echt Toll!!!

QS

[Thomas of hookton]

servus baumkircher!

was für eine armbrust! sie erinnert mich an die wallarmbrust in der wiener waffenkammer vom ritter "baumkirchner"!
zufall?

mfg
hermann

[Theudebald2]

@Baumi

nachdem der Querbolzen weit hinten sitzt,spannst Du mit einer Winde ?
Es müsste dann keine deutsche Winde sein sondern dieses
Kurbel-Flaschenzug-Ding -Du weist schon !-oder ?

Gruß Werner

der noch viel mehr sehen möchte

[Baumkirchner]

@ Hermann

so ist es - die Wallarmbrust vom Baumkirchner ist Pate gestanden :-)

@ Werner

Wie gesagt - sie basiert auf den erwähneten Original - daher auch die Zahnstangenwinde. Aufgrund des Zuggewichts wäre ev auch ein Riemenrollenspanner möglich. Eine Seilwinde hab ich zwar - aber die ist nicht so mein Ding, da dieses Rumgeschlanksel von den Seilen nervt.

Gruß

Baumi

[Baumkirchner]

@ Quercus

Die Stunden hab ich nicht wirklich gezählt (hab es irgenwann mal aufgegeben *g*) - die Nettoarbeitszeit (ohne Trockenzeiten, div. Vor- und Nachbereitungen, Materialbesorgung, Test, usw.) dürfte so bei 120 bis 150 Stunden liegen. Wie bereits erwähnt hab ich den Bogen nach knapp einem Jahr erst einigermaßen belasten können....

Detailbilder folgen noch - muss erst noch welche machen

Gruß

Baumi

[Baumkirchner]

So, noch ein paar Bilder samt Winde.

Bogenbauch

Stegreif und Einbund

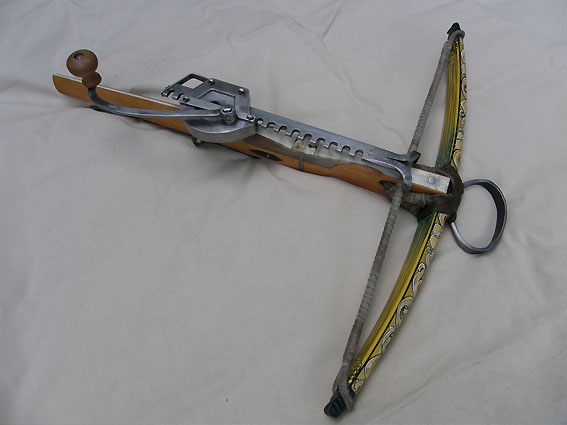

Armbrust und Winde

Gruß

Baumi
