"saplingbow" Bogenbauturnier 2013

Sontrix
Jr. Member
Jr. Member
Beiträge: 67
Registriert: 17.01.2011, 22:26

Re: "saplingbow" Bogenbauturnier 5

Beitrag von Sontrix » 28.01.2013, 16:53

Letzer Beitrag: viewtopic.php?f=15&t=21324&p=374481&hilit=+saplingbow+Bogenbauturnier+5#p374481

Ich habe ihn schon vor ein paar Wochen entrindet, bin aber nicht dazu gekommen die Fotos reinzustellen:

mit der Klinge eines Teppichmessers wurde entrindet

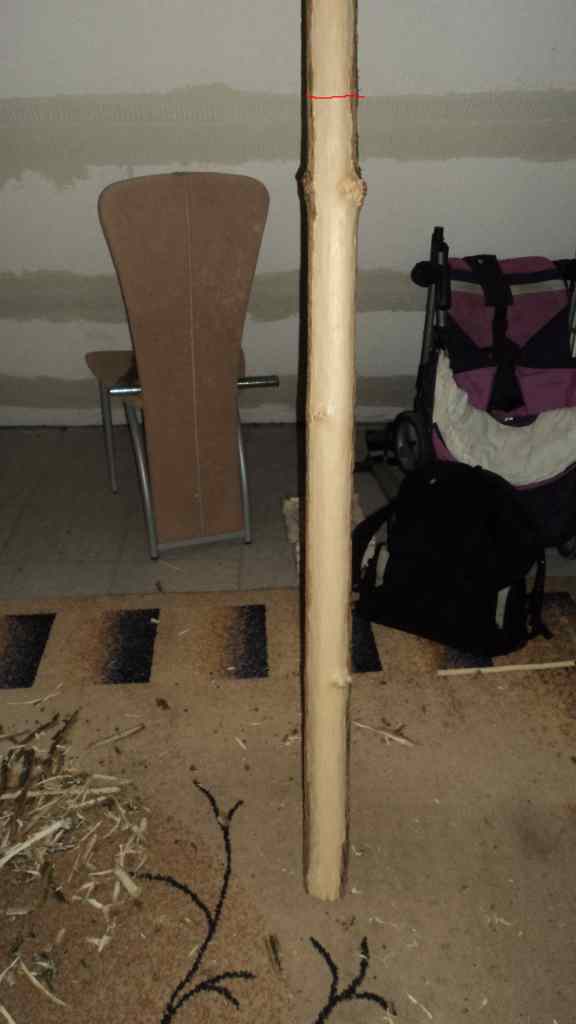

als ich fertig war, kürzte ich den Stave beim roten Strich


Und hier sind die Sehnen die ich nehme, um den Bogen zu belegen


So das wars erst mal.

Weiß vielleicht noch einer wie lange ein Sehnenbacking braucht um zu trocknen?

Benutzeravatar
kra
Global Moderator
Global Moderator
Beiträge: 6735
Registriert: 06.08.2003, 23:46

Re: "saplingbow" Bogenbauturnier 5

Beitrag von kra » 28.01.2013, 18:08

1 Woche - so gerade grundtrocken (Schnelltrocknen an der Heizung, US-Amerikanischer Stil ;D ), kann sich aber noch 12 - 26 Wochen hinziehen, bis das Zuggewicht stabil ist.

Endgültig "fertig" - da kann man schon mal 2 Jahre ansetzen (das setzen die Türkischen Bogenbauer so akls Größenordnung an) ;D ;D .

Fürs Turnier solltest du mindestens 10 Tage vor Ende mit dem Belegen begonnen haben (1. dünne Lage T-10, 2. dünne Lage T-7)
ABER, das wäre für den Aufwand fast schade. Am besten ist der Belag, wenn er vor Belastung (=Aufspannen) min. 4 Wochen zum trocknen hatte.
“Was wir brauchen, sind ein paar verrückte Leute; seht euch an, wohin uns die Normalen gebracht haben.”
– George Bernard Shaw

Gornarak
Forenlegende
Forenlegende
Beiträge: 3476
Registriert: 22.03.2011, 21:23

Gornarak, Bluthasel, Holmegaard, 23, Trapping

Beitrag von Gornarak » 28.01.2013, 19:48

<- Vorheriger Beitrag

Heute hab ich den Riefentaper noch ein wenig korrigiert. Und zwar kippt mir der Rücken an einer Stelle seitlich weg. Da hab ich dann den Bauch parallel zum Rücken geraspelt.

Kippender Wurfarm

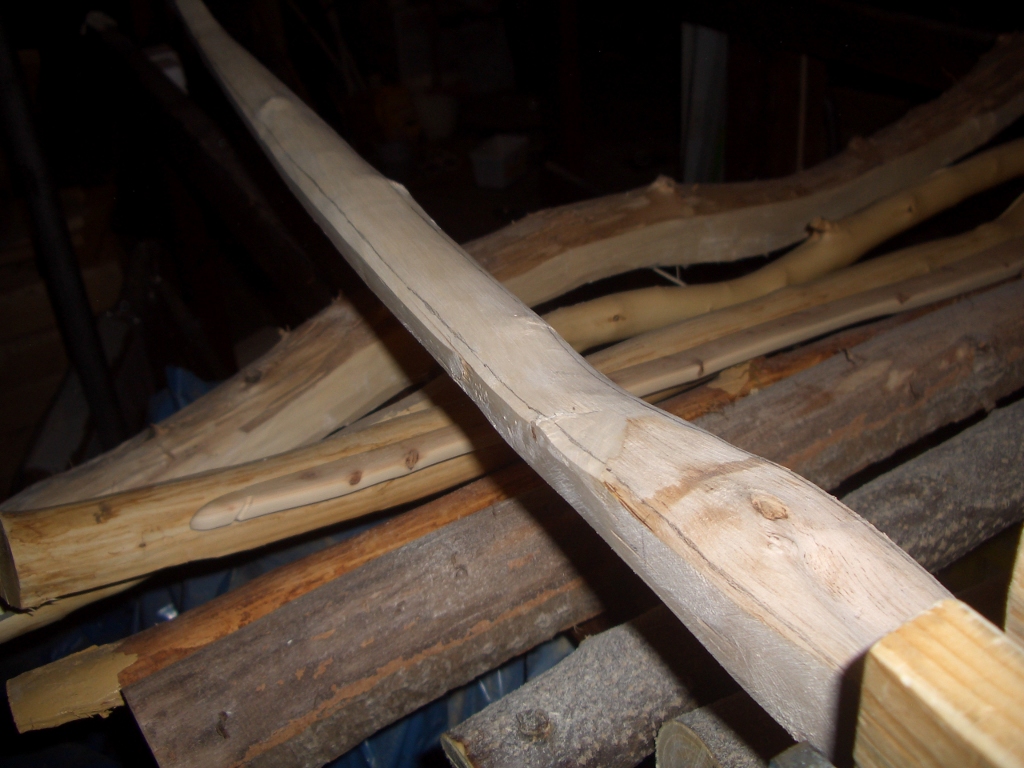

Danach hab ich mir das Traping an den Wurfarmseiten angezeichnent. Den Rücken hatte ich ja schon hinter mir.

Angezeichnete Trappinglinien


Mit der Raspel hab ich dann den Bogen zum Rücken hin schmaler gemacht. Das war ein ganzschön seltsames Gefühl. Eine
Stimme hat immer gesagt "Ogottogottogott du schwächst den Rücken" und die andere "Aber das willst du doch auch".

Trapping


Danach hab ich noch ein wenig an den Tips gearbeitet. Dadurch, dass ich Jahresringe stehenlassen haben, tragen die am Rücken ja ziemlich auf. Da hab ich vom Bauch her mal Material weggenommen. Ich bin mir noch nicht ganz sicher, wohin die Reise damit geht, aber ein paar Ideen sind schon da.

Tips roh


Tips am Bauch etwas ausgedünnt


Danach Hab ich mit Raspel, Feile und Ziehklinge den Bauch schonmal linsig gemacht und die Kanten gebrochen. Mit dem Schweifhobel hat das leider nicht funktioniert, obwohl ich den so gerne verwende. Egal in welche Richtung ich mit dem gearbeitet habe, er hat immer wieder Späne rausgezogen. Dabei ist der so gut wie neu und hobelt dünner als Papier.

Nächster Beitrag ->
Zuletzt geändert von Gornarak am 29.01.2013, 19:46, insgesamt 1-mal geändert.

Benutzeravatar
Alexander
Jr. Member
Jr. Member
Beiträge: 61
Registriert: 17.06.2008, 10:27

Re: "saplingbow" Bogenbauturnier 5

Beitrag von Alexander » 28.01.2013, 22:04

Alexander´s Kirsche, Post 9a
Zu Post 9

Hallo liebe Leser, Interessierte und Helfer, hier der Nachtrag zu meinem gestrigen Post.
Frankster schrieb:
Und wieso hast du soviel geraspelt? Wenn ich den Dickentaper mit dem Ziehmesser herausgearbeitet habe, trage ich eigentlich mit der Raspel nicht besonders viel Material ab.


Naja, weil ich wohl schon viel zu früh das Ziehmesser weggelegt habe, aus Angst, zuviel Holz wegzuschneiden. ;)

Vor dem Tillern hatte ich:
- am Griff 35x25mm Holz,
- 10cm vor den Tipps 17x15mm Holz
Stave vor dem Tillern

Fertig (jetzt für mich) ist er:
- am Griff 35x20mm,
- 10cm v.d.T 17x10mm
Bischen Set.jpg
~2-3" Set nach einem Tag


Hier der Bogenrücken


Nochmal im Vollauszug
31Zoll Vollauszug.jpg


Ich sehe auf den Bildern jetzt erst, daß ich den rechten WA (=oberer WA) noch ein klein wenig bearbeiten werde, um Ihn im Auszug etwas tiefer als den unteren WA zu bringen (weil unterer WA etwas steifer sein soll als der Obere, habe ich hier doch irgendwo gelesen ;) )

Ich habe heute dann doch mal ein wenig getestet und ein paar Pfeile geschossen. Nach 40 Stück habe ich nicht mehr genau mitgezählt, es müssen am Ende ca. 50-60 Pfeile gewesen sein.
Direkt danach habe ich nochmals das Zuggewicht mit meiner Federwaage gemessen und bin auf 18kg (=~40 #) gekommen.
Von meinem Gefühl her finde ich Ihn sehr angenehm zu schießen, ich glaube der wird zu mir passen (freu :D ).

Der Griffbereich hatte es für mich mit den Astknoten darüber und darunter doch in sich
Griffbereich

Zur Zeit noch mit Wickelnocken
Wickelnocke

Auf die Enden möchte ich noch Hornnocken setzen.
Kann mir jemand sagen, wie tief ich das Horn bohren muß, bevor ich es aufs Ende klebe und worauf ich achten sollte?
Bis bald
(ein sehr glücklicher)
Alexander
Die Weißheit auf dem Kopf kommt von allein, die Weisheit im Kopf nicht. Warum haben dann eigentlich so viele Menschen Angst davor, alt zu werden, statt davor, dumm zu bleiben? E. v. Hirschhausen

Benutzeravatar
acker
Global Moderator
Global Moderator
Beiträge: 10946
Registriert: 07.03.2008, 17:04

Re: "saplingbow" Bogenbauturnier 5

Beitrag von acker » 28.01.2013, 23:28

Sieht wirklich gut aus Alexander :)
Auch bei den anderen hier Daumen hoch :)

Ich muß nun diese Woche auch mal in Wallung kommen !
Es ist nun wärmer geworden, die Zeit muß ich in der Werkstatt nutzen.
Der junge Mensch lernt, was die Erwachsenen wissen und verlernt was er als Kind gewusst hat.

Benutzeravatar
Frankster
Hero Member
Hero Member
Beiträge: 1355
Registriert: 21.04.2011, 22:26

Re: "saplingbow" Bogenbauturnier 5

Beitrag von Frankster » 29.01.2013, 08:53

@Alexander
Schön geworden! Einzig im rechten Wurfarm Fade Richtung Mitte gibt es eine Stelle die zu steif ist am Ast und danach biegt es etwas zuviel. Evt. würde ich hier die steifen Bereich etwas runterarbeiten. Aber sonst gut gelungen.
Nimm nicht den ganzen Baum wenn Dir ein Ast genügt

Benutzeravatar
Chirion
Forenlegende
Forenlegende
Beiträge: 2584
Registriert: 21.09.2010, 12:20

Re: "saplingbow" Bogenbauturnier 5

Beitrag von Chirion » 29.01.2013, 08:54

Na da wird ja fleißig gearbeitet.
@ Sontrix es ist noch nicht wirklich gut zu erkennen welche Funktion das Sehenenbacking haben soll, davon hängt die Trockenzeit ab, ein dünnes Sehnenbacking das als reiner Bruchschutz dient ist in eier Woche trocken, dieses hätte bei einer durchscnittlichen Wurfarmdicke von 15mm in trockenen Zustand 1-2mm Dicke und hat de facto keinen leistungssteigernden Effekt, hier sind monatelange Trockenzeiten eigentlich unnötig. Ein leisungssteigerndes Sehnenbacking ist dicker besteht aus mehreren Lagen und braucht länger zum Trocknen mindestens 3 Wochen vor der ersten Belastung, allerdings ist bei so geringer Trockenzeit oder besser Reifungszeit noch nicht die volle Leistung des Backigns erreicht und kann bei zu früher Belastung die Wasserstoffbrückenbildung im Backing irreversiebel stören (dann hat mann ein paar Pfund Zuggewicht und eventuell etwas Spritzigkeit verschenkt). Daher sind 3 Monate sicherlich die bessere Wahl, alles was über 3 Monate hinausgeht dürfte eine Glaubensfrage sein :).

@Alexander

Irgendwas an deinem Auszugsbild ist schief, ich ha mal versucht den Bogen gerade zu stellen, dann hätt ich eher das Gefühl dass der linke Wurfarm griffnah und am Ende des Wurfarms noch etwas zu steif ist, allerdings stimmt das nur wenn der Bogen wirklich exakt von vorne aufgenommen ist



@Gornarak der nimmt wirklich Form an.

@Acker jup bei mir wirds auch Zeit dass ich in die Gänge komme...
Chirion lehrt Pfeil und Bogen zugleich zu sein und eins mit dem Ziel zu werden

Den Bogen gespannt, durchstreifst du, der Beute entgegen, die Schattentäler der Nacht

Benutzeravatar
benzi
Forenlegende
Forenlegende
Beiträge: 7536
Registriert: 31.10.2009, 19:19

benzi, Robinie, Maruki-Yumi, Post 6

Beitrag von benzi » 29.01.2013, 16:31

mit meinem ersten Holz bin ich raus, ich hab mit relativ früh, als ich keine Ahnung hatte wieviel Material ich bei einem Maruki-yumi aus Robinie mit 30# benötige, eine Schwachstelle überm Griff reingemacht..... das läßt sich nicht mehr ausgleichen ohne unter das geforderte Zuggewicht zu kommen..... gibt einen Yumi für Kinder zum Rantasten an jap. Technik....



es war trotzdem schon sehr lehrreich und ich hab ja noch ein Stück Robinie....

Grüße benzi

diese Vorhersage habe ich zum Glück erst jetzt gelesen:
the_Toaster hat geschrieben:Ich seh mich schon einen Kindermäusebogen schnitzen...

;D ;D ;D
Zuletzt geändert von benzi am 29.01.2013, 21:11, insgesamt 1-mal geändert.
"Du hast den Verstand verloren, weißt Du das?" "Dafür hab ich ein Leben lang üben müssen"
(Peaceful Warrior, Film)

Gornarak
Forenlegende
Forenlegende
Beiträge: 3476
Registriert: 22.03.2011, 21:23

Re: "saplingbow" Bogenbauturnier 5

Beitrag von Gornarak » 29.01.2013, 17:01

Oja, die Stelle ist sch...ade :(

Benutzeravatar
Güssenjäger
Hero Member
Hero Member
Beiträge: 961
Registriert: 18.12.2010, 09:13

Güssenjägers Holler Nr. 1

Beitrag von Güssenjäger » 29.01.2013, 18:56

Hallo Gemeinde,

nachdem meine Staves nun getrocknet sind, habe ich ein bißchen mit Holler 1 weitergemacht.
Zunächst habe ich dem Stave mal die Bogenform gegeben. Dummerweise war der Stave an einem Ende in den letzten 20 cm stark reflex und am anderen Ende eben absolut gerade. Ich habe deshalb das gerade Ende ähnlich reflex gedämpft um mal zu schauen, was dann aus dem Ganzen wird.

Nach dem Tillern sind die beiden reflexen Enden, natürlich etwas schwächer ausgeprägt, geblieben. Ich weiß jetzt nicht so recht, wie man die Bogenform jetzt heißen kann, nachdem ich die beiden reflexen Enden weitgehend steif gelassen habe.....Pseudo- bzw. Halb-Mölle :D ,
Recurve-Mölle :D ..... keine Ahnung ! ;D

Der Bogen ist im Moment 1,69 m lang und hat 37 Pfund bei 28 Zoll Auszug.

Am besten ich zeige Euch mal die Bilder:

(Ich weiß, der Hintergrund bei den Auszugsbildern ist bescheiden, aber geht leider nicht anders im Moment ;D )

Gruß

Gerd

Hier gehts zum letzten Beitrag: viewtopic.php?f=15&t=21324&start=270#p374678
Dateianhänge
Griffbereich
abgespannt
Auszug 28 Zoll
Standhöhe (fast)
Bogenform
Zuletzt geändert von Güssenjäger am 29.01.2013, 19:50, insgesamt 1-mal geändert.
Viele Grüße
Gerd

Benutzeravatar
Moormann
Hero Member
Hero Member
Beiträge: 607
Registriert: 12.01.2011, 18:01

Re: Botjer - Ahornsapling #1

Beitrag von Moormann » 29.01.2013, 19:13

Botjer hat geschrieben:Ersatzsapling für den Not- (Eibenaus)fall: Ahorn (ich denke Berg falsch: Spitzahorn) - gefällt letzten Sonntag.

Neee du hattest Recht ;)
Wenn die Knospen zu deinem Stamm gehören, dann ist es Bergahorn. Spitzahorn hat rötliche Knospen. Aber beide stehen gerne in Nachbarschaft, daher vermutlich das Laub ;)
Quelle: mein Botanikprof auf der Exkursion ;)
LG
Moormann

Gornarak
Forenlegende
Forenlegende
Beiträge: 3476
Registriert: 22.03.2011, 21:23

Gornarak, Bluthasel, Holmegaard, 24, Bodentiller

Beitrag von Gornarak » 29.01.2013, 19:45

<- Vorheriger Beitrag

Heute stand in erster Linie Dekoarbeit an. Und zwar hab ich zunächst die Rückenringe im Griffbereich in Form gebracht. Dabei hat sich dann rausgestellt, dass die befürchteten Längsrisse nur in einem der oberen Ringe waren. Bei den Arbeiten ist der Bereich weggefallen und der Rücken jetzt längsrissfrei :)

Danach hab ich den Bauch mit der Ziehklinge glattgezogen. Ich hätte sonst die Flammen in der hellen Hasel nicht gesehen. Leider hat sich dabei ein hässlicher Totast am Anfang des letzten Drittels im unteren Wurfarm gezeigt. Der sah vorher ganz harmlos aus. Nach Abzug des toten Holzes ist der Bauch dank Trapping immer noch so breit wie der Rücken. Ich werd die Stelle etwas steifer lassen und hoffen, dass es da nicht knittert.

Pöser Pursche

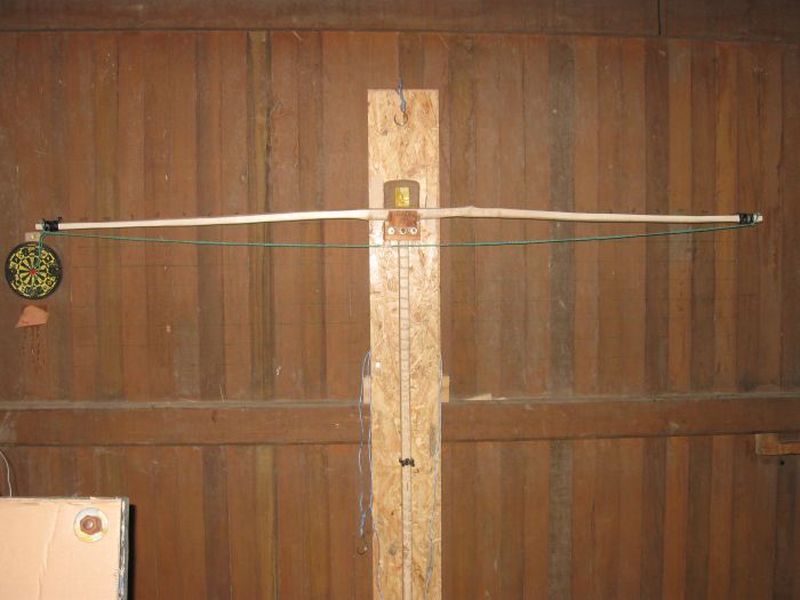

Zum Abschluss hab ich den Bogen das erste Mal bodengetillert. Der untere Wurfarm (zuerst im Bild) biegt sich eigentlich schon nicht so schlecht und der obere ist mir für den Bodentiller eh zu komplizert. Beim nächsten mal kommt das gute Stück also vorraussichtlich auf den Tillerbaum.

Video vom Bodentiller

Nächster Beitrag ->
Zuletzt geändert von Gornarak am 30.01.2013, 19:20, insgesamt 1-mal geändert.

Benutzeravatar
Heidjer
Global Moderator
Global Moderator
Beiträge: 6862
Registriert: 16.08.2006, 22:00

Heidjers Hartriegel Part 3: Formen

Beitrag von Heidjer » 30.01.2013, 01:18

Heidjers Hartriegel Part 1: Ernten
Heidjers Hartriegel Part 2:Entrinden

Wenn alle weiter machen, kann ich ja mal anfangen. Zuerst der Hartriegel, aus 5 cm Deflex soll ein Burgunderbogen mit ca. 5 cm Reflex werden, dazu muß er mindestens auf 10 cm Reflex gebogen werden. Als erstes die Biegung in den Fadeouts, nun das klappte ganz gut.
Hartriegel Zugerichtet.jpg

Hartriegel formen ausgang.jpg

Hartriegel formen Griff.jpg

Hartriegel formen zum trocknen.jpg

Dann noch eine kleine Begradigung im Wurfarm, auch kein Ding.
Hartriegel formen Seitenkorrektur.jpg

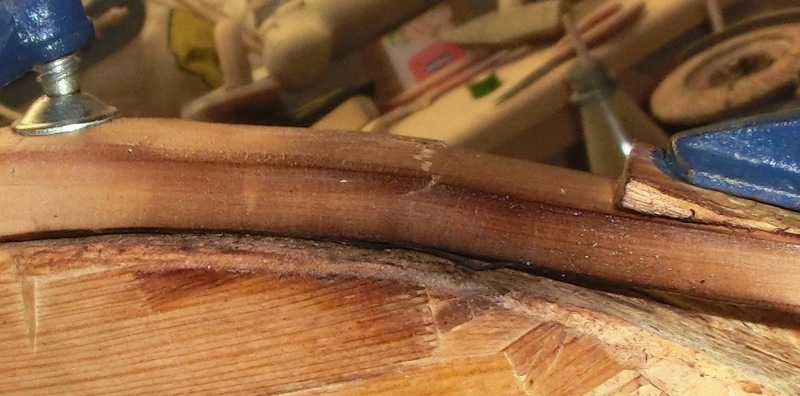

Unwillig wurde der Stave als es an die Tipps ging, da wollte er sich selbst mit sanfter Gewalt nicht biegen, ich habe ihn in Leinöl gebadet (reines Leinöl, kein Leinölfirnis) und mit der Heißluftpistole geröstet aber erst mit viel Gewalt konnte ich ihn biegen, dabei brachen die Tipps auf beiden Seiten, auf der ersten Seite ca, 3 – 4 mm Tief, das kann gerade noch reichen, aber auf der anderen Seite ging es richtig Tief, da Hilft nur noch ein Pflaster sonst ist der Tipp viel zu weich.
Hartriegel formen Tipps flippen.jpg

Hartriegel formen Tipps flippen 2.jpg

Hartriegel formen Tipps brechen.jpg

Sind Pflaster eigentlich erlaubt oder ist der Bogen damit raus?
Hier werde ich ein ca. 3 mm oder 4 mm dickes Pflaster von ca. 15 cm Länge aufkleben und wegen der Symmetrie vermutlich auch auf den anderen WA auch gleich mit.
So soll der Stave sich bis Morgen erholen, dann werde ich mal nachschauen wie es mit den Tipps steht.
Hartriegel formen zum trocknen 2.jpg


Werkzeug bisher:
Klappsäge zum Ernten.
Messer zum Entrinden.
Bandsäge und Flex zum Zurichten.
Bandmaß und Gliedermaßstab zum Messen.
Heißluftpistole und Leinöl zum Weich machen.
Schraubzwingen zum Biegen und Kabelbinder zum Fixieren.
Feile zum Spleiß glätten.


Gruß Dirk
Zuletzt geändert von Heidjer am 30.01.2013, 01:47, insgesamt 2-mal geändert.
Ein Pfeil, den Schaft gemacht aus der Pflanzen hölzern Teil, versehen mit eines Vogels Federn und einer Spitze, aus der Erde Mineral, wird von der Natur gern zurückgenommen.

Benutzeravatar
Heidjer
Global Moderator
Global Moderator
Beiträge: 6862
Registriert: 16.08.2006, 22:00

Heidjers Pfeiffenstrauch Part 3: Spleißen

Beitrag von Heidjer » 30.01.2013, 01:37

Heidjers Pfeiffenstrauch Part 1: Ernte
Heidjers Pfeiffenstrauch Part 2: Entrinden

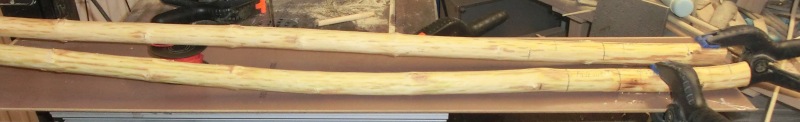

Die beiden Billets müssen gespleißt werden, zuerst Griffbereich, Fadeouts und Länge anzeichnen. Dann die Mittellinie anzeichnen und die Billets auf einen Brett fixieren, das habe ich mit Heißkleber gemacht, Weil das eine Billet einen Reflex hat, habe ich das andere Billet so weit angehoben das die Tipps beim Tillern auf einer Höhe liegen.
Pfeiffenstrauch spleissen Seitenprofil.jpg

Pfeiffenstrauch spleissen ausrichten.jpg

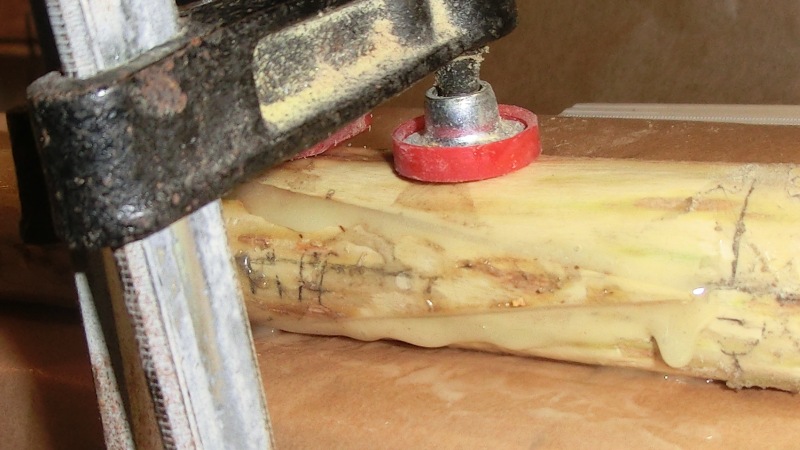

Pfeiffenstrauch spleissen fixieren.jpg

Pfeiffenstrauch spleissen fixieren 2.jpg

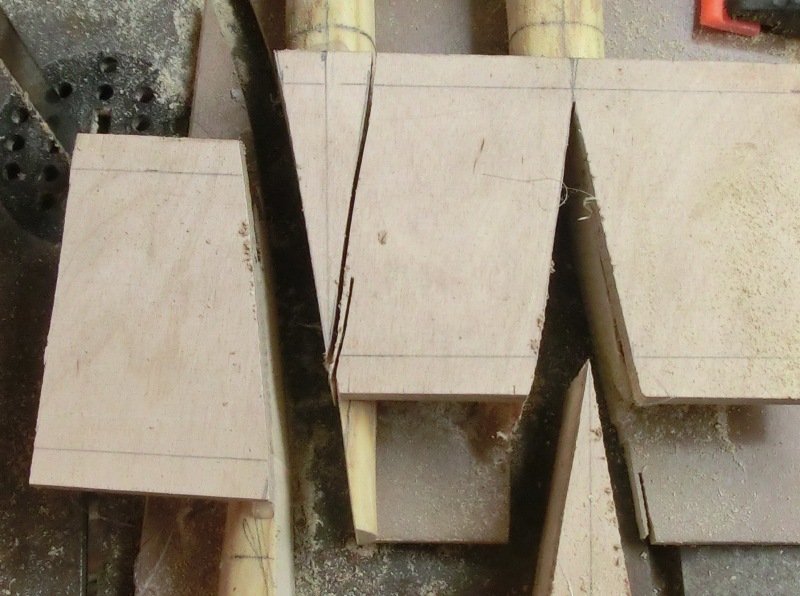

Dann ein Brettchen über die Spleißstellen geklebt und den V-Spleiß angezeichnet und mit der Bandsäge ausgesägt.
Pfeiffenstrauch spleissen anzeichnen.jpg

Pfeiffenstrauch spleissen ausgesägt.jpg

Der Spleiß passt fast auf Anhieb, zwei – drei Mal mit der Feile drüber und dann mit Epoxi verklebt.
Pfeiffenstrauch spleissen paßt.jpg

Pfeiffenstrauch spleissen geklebt.jpg


Werkzeug bisher:
Klappsäge zum Ernten.
Messer zum Entrinden.
Bandmaß und Gliedermaßstab zum Messen.
Heißklebepistole und Schraubzwingen zum Fixieren.
Bandsäge zum Spleißaussägen.


Gruß Dirk
Ein Pfeil, den Schaft gemacht aus der Pflanzen hölzern Teil, versehen mit eines Vogels Federn und einer Spitze, aus der Erde Mineral, wird von der Natur gern zurückgenommen.

Gornarak
Forenlegende
Forenlegende
Beiträge: 3476
Registriert: 22.03.2011, 21:23

Re: "saplingbow" Bogenbauturnier 5

Beitrag von Gornarak » 30.01.2013, 07:39

Der Hartriegel musste aber leiden :)
