der Bogen im Discos von Phaistos

[Chirion]

Danke Arry für den Hinweis werde dem nachgehen

[Chirion]

Ich mach mal einen Ankündigung... ich werd das von dem Piktogramm inspierierte Ding als Komposit aus Naturmaterialien (Horn Holz Flachs) bauen.


Baubeginn
2.1. 2014
geplanter erster Einsatz
4.1. 2014

angetrebte Leistung +-10% im Direktvergleich mit standard Glas Jagdrecurve gleicher Zuggewichtsklasse.

Builtalong gibts dann hier.

Bin schon neugierig ob es möglich ist einen Komposit in 3 Tagen zu bauen

[Heidjer]

Plan einen Tag länger ein, die Fotos und der Builtalong kosten viiiieel Zeit!


Gruß Dirk

[Chirion]

@Heidjer die Fotos machen mir beim Zeitplan die geringsten Sorgen, aber der Rest.....

[Wilfrid (✝)]

nun, der Leim muß durchtrocknen, und da sehe ich ein Problem beim Leim unter Horn...
Und auch im Leinen sitzt dann ne Menge Wasser

[Arry]

Du willst das Ding in 3 Tagen bauen?

[Chirion]

Ja ich will das Ding in 3 Tagen bauen, mit Hasenhautleim ist das natürlich unmöglich, deshalb wird in diesem Fall Epoxy als Kleber verwendet.

[Chirion]

So heute wars soweit Start des Phaistos Projekts, dank der Hilfe vom Sohnemann ging einiges weiter.


9.00

Als erstes Teile zusammensuchen

Hörner, Griffholz, Bambuslaminat, Verstärkung der Recurves aus Schwarznuss, die Form und Epoxyharz.
Alles da sozusagen.

9.30

in der Form fehlen noch die Löcher für die Fixation

9.50

Griff anzeichnen

10.15-14.00

Schleifen, schleifen, schleifen.

14.10

die Hornstreifen machen einen Saunagang

14.20- 15.00

ganz vorsichtig wird das Bambusblocklaminat der Form mit der Heissluftpistole angapasst, zu heiß darfs dabei nicht werden da sonst die Verleimung der Bambusstäbe aufgeht, Laminatdicke ist übrigens durchgehend 5mm.

15.00-15.20

Griff wird aufgeleimt

15.20-16.00

Sapling fürs Splingturnier ernten, während dieser Zeit kann der Griff schon mal anziehen (10min Epoxy)

16.15 -18.00

Verleimen der Hornstreifen, dadurch das die Hornstreifen gut 2 Stunden in der Sauna gelegen haben sind sie gut anformbar. Zuerst die eine Seite

Etwas Wiederspenstig zeigt sich das Horn an den Fades, ist kein Wunder hier ist ein enger Radius entgegen der natürlichen Biegung des Horns, aber mit etwas Gewalt läßt sich das warme Horn anformen.

und dann noch die andere Seite.

So das wars für heute, ich liege gut in meinen Zeitplan.

[Tom Tom]

Daumen hoch und Hut ab...

lg Tom Tom

[Taran]

Powergrau durch Schleifstaub - Haarefärben für harte Männer!
Weiterhin viel Erfolg!

[Chirion]

Heute gings weiter, Vormittag war für was anderes reserviert aber ab 13 Uhr wieder voll die Aktion.

13.00

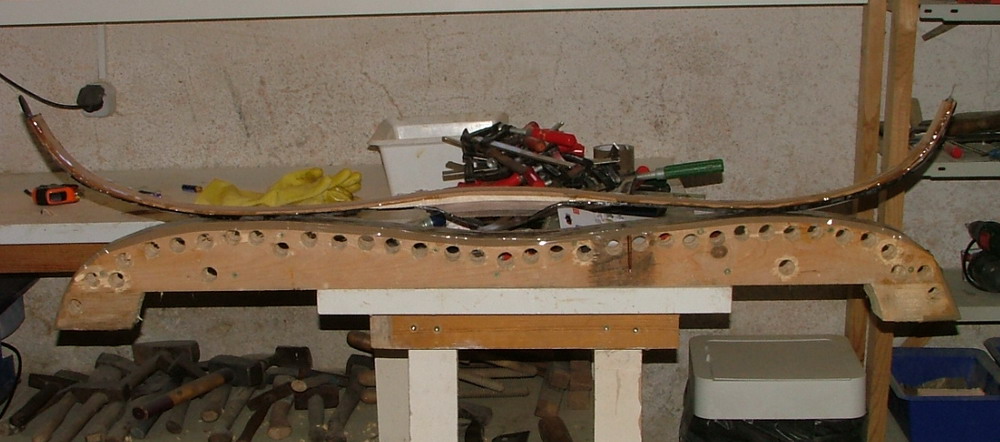

Bogen kommt aus der Form

13.10-15.00

Schleifen der Seitenkontur am Bandschleifer und Dichenangleichung des Horns ebenfalls am Bandschleifer

ein kleines Problem zeigt sich an einem Tip ist aber nichts das sich nicht in der Folge problemlos beheben lassen würde

15.30-16.00

als nächstes werden die Kanten gebrochen und der Bambus am Rücken angeschliffen

16.00 -16.30

das unidirektionele Flachsgelege das ich verwende ist ein Gelege und kein Gewebe, es sollte also nicht einfach so in Streifen geschnitten werden da es leicht zerfällt, deshalb klebe ich 2cm Malerkreppstreifen auf. In der Mitte der Klebestreifen wird dann geschnitten.

sieht dann so aus

16.30-17.30

Laninieren des Flachsfasergeleges in 3 Schichten.

18.00

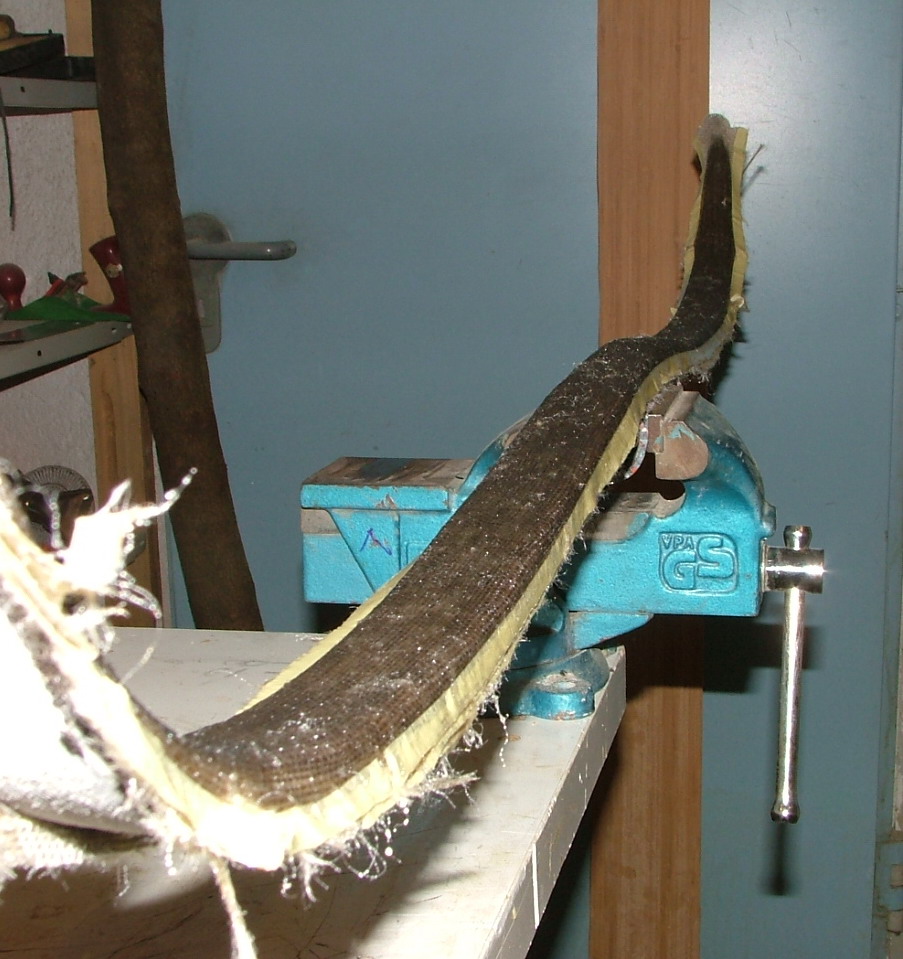

der Bogen nach dem Laminieren

18.10

der fatale Fehler und Grund für das vorläufige Scheitern des Projekts Phaistos

die Sauna ist auf 50 grad themperiert ich hab für das Backing ein dünnflüssiges Laminierharz verwendet, diese benötigt 24h zum aushärten kann aber auch bei 50 Grad in 3 Stunden ausgehärtet werden, deshalb kommt der Bogen in die Sauna.

noch sieht alles ok aus

bereits 20 Minuten später der Schock, eines der Horner löst sich vollständig vom Wurfarm, das andere Horn nur im Äußeren Berreich.

Grund des Desasters, ich habe beim hochviskösen Klebeepoxy gestern offensichtlich, etwas zu wenig Härter erwischt die Klebefuge war noch nicht durchgehärtet sodass das Epoxy in der Sauna bei den 50 Grad wieder weich geworden ist, durch die Vorspannung im Horn hat es die Klebefugen daraufhin aufgesprengt.

Mist Dreck Elender Sch...

Ich kann noch nicht beurteilen ob sich das beheben läßt, das eine Horn wieder Anzukleben ist natürlich kein Problem, aber am anderen Wurfarm hält das Horn zur Hälfte, keine Ahnung ob das reperabel ist, ich werds zumindest versuchen.

Tatsache ist das das Vorhaben einen Komposit in 3 Tagen zu bauen und Schussfertig zu bekommen vorerst gescheitert ist.

[alfred33]

Mist, i
ch hab schon Mitgefiebert und euch schon in der Endphase gesehen.... ich werde weiter die Daumen drücken..
alfredle

[Chirion]

@alfred33 da hat nicht mehr viel gefehlt zur Endphase, so wie sich das Ding angefühlt hat, denke ich das der Morgen sich am Tillerbrett sehr anständig benommen hätte und höchstens ein ein wenig Korrektur der Hornschichte mittels Bandschleifer notwendig gewesen wäre. Mist...

[Taran]

Trotzdem - du bist ein Pionier!
Das schaffst du schon noch!

[alfred33]

Ich meine da spricht ja nix dagegen das ihr dieses tolle Projekt weiterbetreibt, ( oder nochmal startet) das war bis hierher schon mehr als interessant, und schon vom Bau her mit den verschiedenen Materialien...Respekt.. ich hoffe ihr bekommt den oder so einen zum schießen und der erfüllt eure selbst aufgelegten Leistungsdaten.
ich bleibe FAN
alfredle
